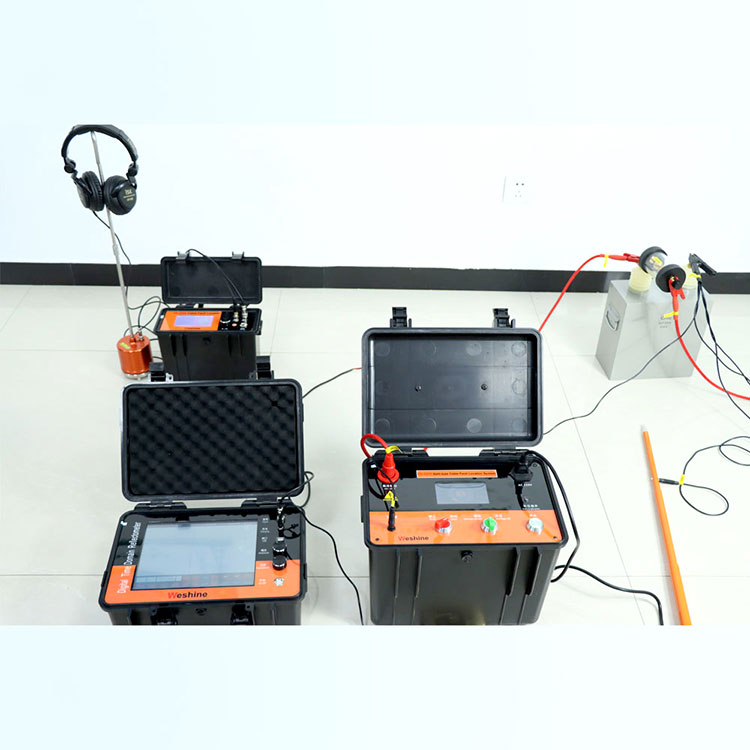

Локатор грешке ТДР кабла: како функционише и зашто је неопходан за тачну дијагностику каблова

Проналажење кварова у закопаним или ожиченим кабловима традиционално је укључивало деструктивне методе као што је копање по целој дужини или сечење кабла. Данас, тхеЛокатор квара ТДР кабламења ово у потпуности.Весхинепружа напреднеЛокатор квара ТДР кабларешења која недеструктивно прецизирају локације квара. Основна технологија се ослања на рефлектометрију у временском домену, која шаље нискоенергетски импулс низ кабл и мери време потребно да се одрази од квара.

Принцип рада

A Локатор квара ТДР кабларади као радар за каблове. Покреће краткотрајни, нисконапонски импулс у кабл. Када импулс наиђе на промену импедансе – као што је прекид струјног кола, кратак спој или улазак воде – део импулса се рефлектује назад. Уређај мери време између слања и пријема импулса. Користећи познату брзину ширења (Вп) за тај тип кабла, израчунава растојање до квара по формули: Растојање = (Брзина × Време) / 2.

Зашто нема оштећења

За разлику од тестера високог потенцијала који оптерећују изолацију,Локатор квара ТДР каблакористи нивое енергије далеко испод отпорног напона кабла. Не захтева убризгавање велике струје или ломљење омотача кабла. Мерење је пасивно из перспективе кабла - примењује се само кратак сигнал мале снаге.Весхинеинжењеринг обезбеђује да чак и осетљиви каблови за пренос података или комуникациони каблови остану неоштећени током тестирања.

Најчешћа питања о локатору квара ТДР кабла

Питање 1: Може ли ТДР локатор квара кабла да пронађе квар на кабловима под напоном?

одговор:Да, многи модерниЛокатор квара ТДР каблајединице, укључујући и оне изВесхине, имају уграђене филтере који блокирају сигнале снаге 50/60 Хз. Ово омогућава тестирање на нисконапонским кабловима под напоном до 400В АЦ или ДЦ без оштећења уређаја или кабла. Међутим, ради сигурности и тачности на високонапонским водовима, кабл треба да буде без напона.

Питање 2: Које врсте кварова на кабловима ТДР Цабле Фаулт Лоцатор може идентификовати без пресецања кабла?

одговор: A Локатор квара ТДР кабламоже да идентификује отворена кола, кратке спојеве, спојеве, улазак воде или влаге, згњечене делове и кородиране спојеве. Таласни облик рефлексије приказује отклон надоле за кратак квар и отклон нагоре за отворену грешку. Не може да мери отпорне грешке са веома високим отпором (изнад неколико стотина ома) без додатне опреме као што је филтер за рефлексију лука високог напона, али стандардне грешке ниске отпорности се лако лоцирају.

Питање 3: Колико је прецизан ТДР локатор квара каблова за дугачке каблове преко 1 км?

одговор:Тачност зависи од подешавања брзине ширења (Вп) и прецизности временске базе уређаја. Висококвалитетне јединице попутВесхине Локатор квара ТДР каблапостићи ±1% домета или ±0,5 метара, шта год је веће. За кабл од 2 км, то значи грешку унутар 20 метара. Тачност се побољшава правилном Вп калибрацијом користећи познату дужину кабла. Фактори околине као што су температура и старење кабла могу мало утицати на Вп, тако да се препоручује поновна калибрација за критична мерења.

Пример практичне примене

За мерење удаљености квара, оператер повезујеЛокатор квара ТДР каблана један проводник и штит или уземљење. Уређај аутоматски шаље импулсе и приказује рефлектовани таласни облик. Удаљеност до грешке се очитава директно на екрану.Весхинемодели укључују аутоматску калибрацију једним дугметом и препознавање типа грешке, смањујући грешке корисника и време тестирања.

Контактирајте нас

За стручне савете о избору правогЛокатор квара ТДР каблаза ваше струјне, телекомуникационе или индустријске каблове,контактирајте Весхинеданас. Наш тим пружа бесплатну подршку за апликације, демонстрације на лицу места и прилагођену обуку за недеструктивну локацију квара каблова. Обратите се преко наше веб странице или е-поште да затражите понуду или техничку консултацију.
