100кВ АЦ Хипот тест систем без делимичног пражњења

100кВ АЦ Хипот тест систем без делимичног пражњења је професионално решење за тестирање високог напона развијено за тестове отпорног напона наизменичне струје и детекцију делимичног пражњења трансформатора, расклопних уређаја, изолатора, каблова, проводника, ГИС опреме и других електричних апарата.

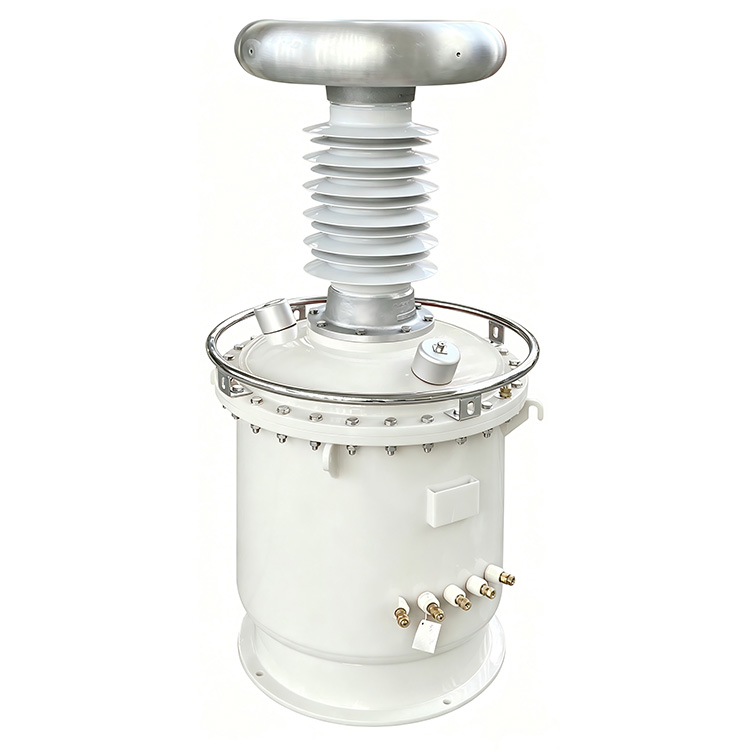

Систем усваја трансформатор за тестирање изолован СФ6 гасом уместо традиционалне структуре потопљене у уље, елиминишући ризик од контаминације уља уз значајно смањење тежине опреме за 20% до 60%.Овај трансформатор се може похвалити врхунском изолацијом и ултра-ниским делимичним пражњењем, достижући ПД ниво ≤3пЦ. Комплетан систем одржава укупно делимично пражњење не вишим од 5пЦ када ради на називном напону.

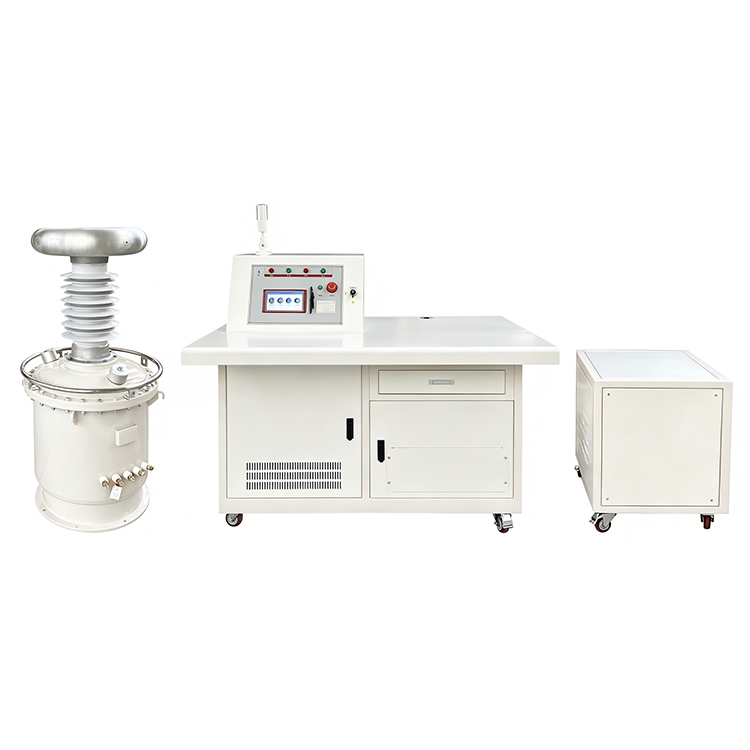

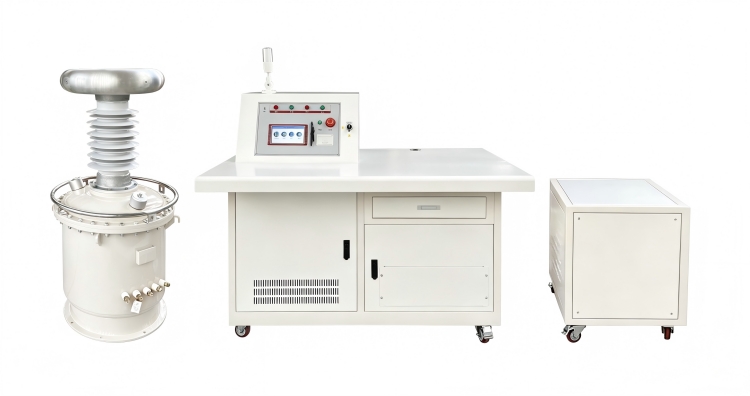

Овај комплетан интегрисани систем за испитивање је састављен са високонапонским испитним трансформатором, кондензатором за спајање, реактором за ограничавање струје високог напона, реактором за компензацију ниског напона, изолационим трансформатором, аутоматском радном конзолом као и компензационим орманом. Његова уграђена структура компензације ниског напона може ефикасно смањити потрошњу улазне струје за максимално 60%, што помаже у подизању енергетске ефикасности и смањењу дневних оперативних трошкова.

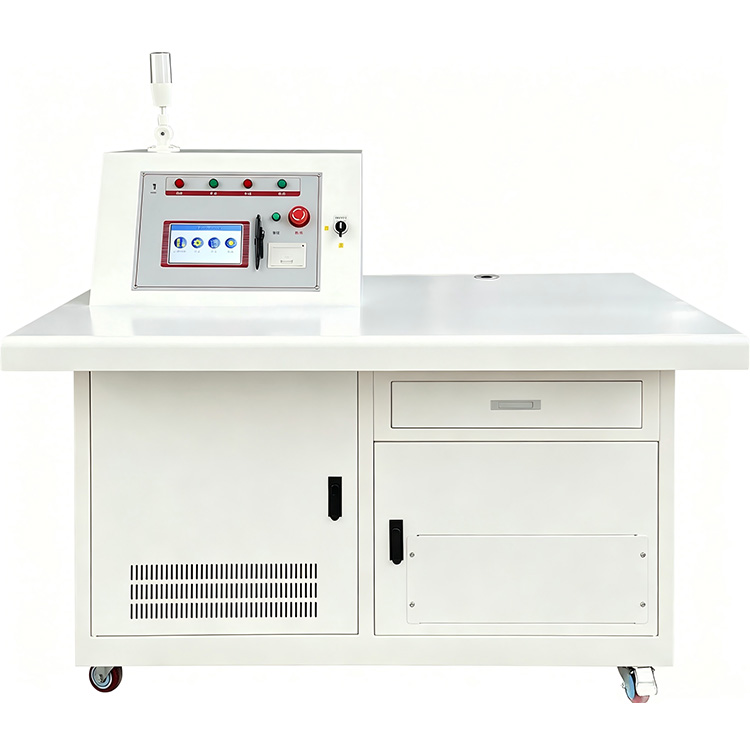

Опремљен контролном конзолом са екраном осетљивим на додир у боји од 7 инча, систем подржава и аутоматско и ручно тестирање. Корисници могу независно да конфигуришу до пет напонских степени, брзине напона и издрже трајање теста. Функције аутоматског тестирања укључују повећање напона, компензационо пребацивање, тајминг, смањење напона, складиштење података и штампање извештаја, што значајно побољшава ефикасност тестирања и поновљивост.

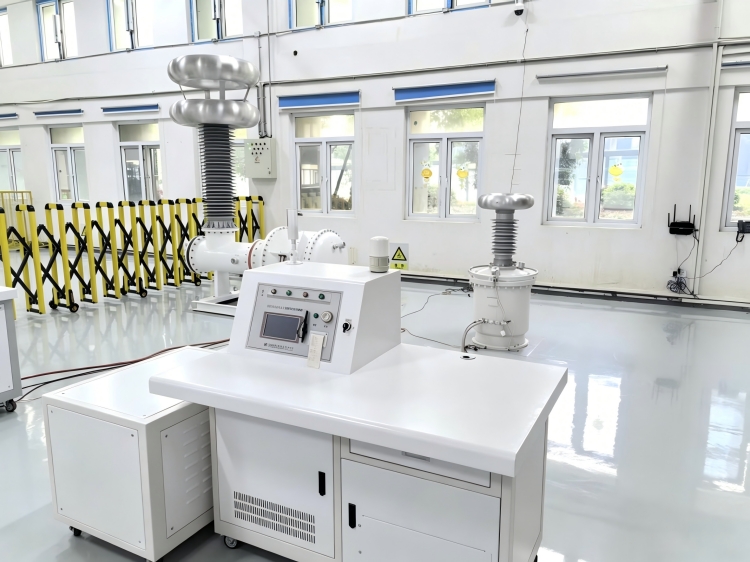

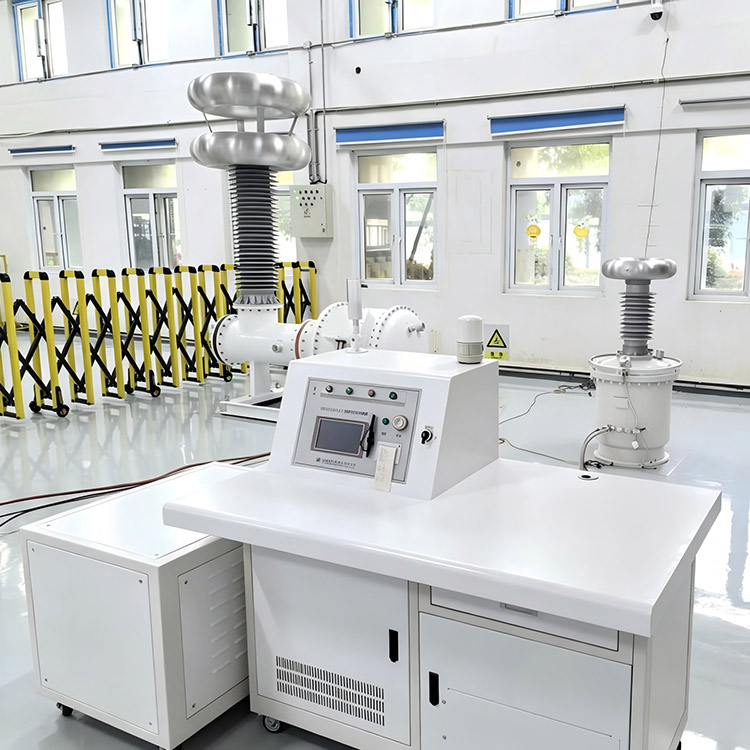

Дизајниран за високонапонске лабораторије и апликације за тестирање на терену, систем обезбеђује стабилан синусоидални излаз са изобличењем таласног облика мањим од 5%, ниском радном буком и поузданом заштитом од пренапона и прекострујних услова. Скалабилан дизајн омогућава сличним системима у оквиру серије производа да постигну напоне до 1200 кВ за ултрависоке напонске апликације.

Водич за производе

Како систем функционише

100кВ АЦ Хипот тест систем без делимичног пражњења генерише стабилан високонапонски излазни фреквенцијски излаз преко СФ6 изолованог тест трансформатора. Током тестирања, кондензатор спреге и мерно коло континуирано прате активност делимичног пражњења, док аутоматски контролни систем управља процесима повећања напона, задржавања и смањења.

Нисконапонски компензациони реактор ради на смањењу потребне улазне струје, што доноси бољу енергетску ефикасност и растерећује оптерећење прикљученог напајања. Цео систем је способан да спроведе испитивање отпорности на напон и мерење делимичног пражњења истовремено, тако да корисници могу да изврше темељну процену перформанси изолације свих врста високонапонске опреме.

Карактеристике

1. Дизајн трансформатора са СФ6 гасом без контаминације уљем

2、Укупни ниво делимичног пражњења ≤5пЦ

3、Ниво делимичног пражњења трансформатора ≤3пЦ

4、Номинални излазни напон до 100кВ

5、Компензација реактивне снаге смањује струју извора до 60%

6、Аутоматски и ручни режими тестирања

7、Петстепена програмабилна подешавања напона и времена

8、Подесива брзина рампе напона од 0,5кВ/с до 2,5кВ/с

9、Аутоматско пребацивање компензације и регулација напона

10、Складиштење историјских података и функције штампања

11、Високо прецизно мерење напона

12、Стабилан синусни излаз са изобличењем ≤5%

13、Рад са ниским нивоом буке ≤65дБ

14、Свеобухватна заштита од пренапона и струје

15、Погодно за делимично пражњење и испитивање отпорности на наизменичну струју

Апплицатион Фиелдс

1、Електропривреде

Користи се за рутинско испитивање изолације и процену делимичног пражњења трансформатора, расклопних уређаја, ГИС опреме, каблова и трафостаница.

2、Лабораторије високог напона

Погодно за испитивање типа, фабричка тестирања и истраживачке пројекте који захтевају ултра-ниске перформансе делимичног пражњења.

3、Произвођачи трансформатора

Користи се за контролу квалитета, проверу изолације и завршна фабричка испитивања енергетских и дистрибутивних трансформатора.

4、Универзитети и истраживачки институти

Подржава високонапонско инжењерско образовање, истраживање изолације и напредне пројекте електричног тестирања.

5、Индустријска и рударска предузећа

Обезбеђује тестирање превентивног одржавања и процену стања изолације за критичну електричну опрему.

Типични тестови

1. Испитивање отпорног напона трансформатора наизменичне струје

2、ГИС тестирање делимичног пражњења

3、Тестирање разводног уређаја високог напона

4、Тестирање изолације каблова за напајање

5、Тестирање изолатора и чаура

6、Прихватно тестирање фабрике електричне опреме

7、Лабораторијско истраживање високог напона

8、Програми превентивног одржавања

Весхине Предности

Весхине Елецтриц се фокусира на развој и производњу опреме за тестирање високог напона, као и система за мерење делимичног пражњења. Наше јединице за испитивање отпорног напона наизменичне струје са изолацијом гаса СФ6 карактеришу екстремно мали излаз делимичног пражњења, паметан аутоматски рад, технологију компензације за уштеду енергије и поуздане сигурносне заштитне модуле. Направљена да се носи са ригорозним задацима тестирања како у лабораторијама тако иу радним окружењима на лицу места, сва Весхине решења помажу клијентима у спровођењу прецизних провера перформанси изолације, испуњавању релевантних индустријских стандарда и одржавању стабилног дуготрајног рада њихове високонапонске опреме.

Наш 100кВ АЦ Хипот тест систем без делимичног пражњења може у потпуности да задовољи све ваше захтеве за испитивање високонапонске изолације и надгледање делимичног пражњења. Слободно се обратите нашем тиму у било ком тренутку за прилагођена решења, детаљне техничке податке и конкурентне понуде.
