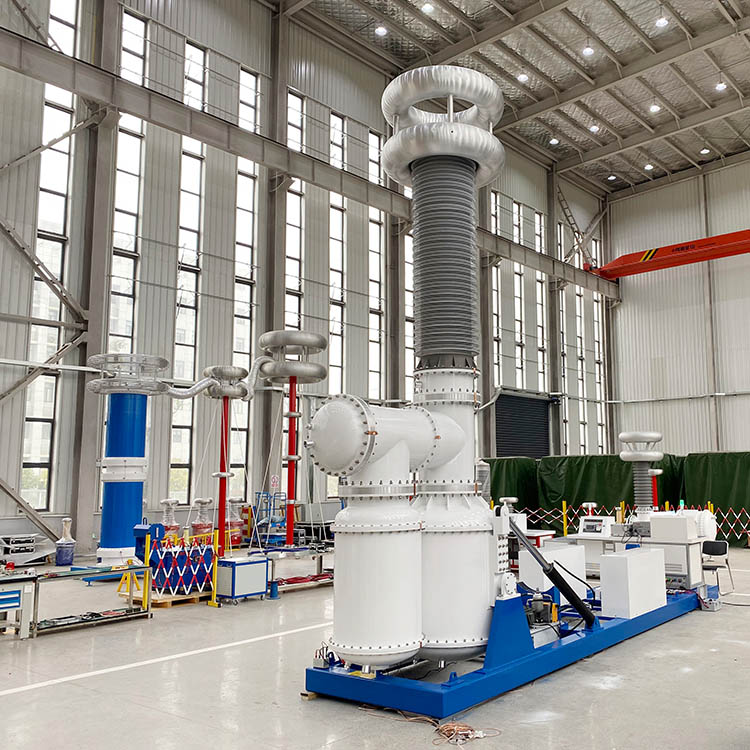

Систем за испитивање отпорног напона без ПД-а

Овај систем за испитивање отпорног напона наизменичне струје без ПД испуњава строге стандарде за проверу изолације и тестирање делимичног пражњења за све типове модерних високонапонских апарата. Опремљен са премиум трансформаторима изолованим СФ6 гасом, елиминише ризике загађења традиционалних тест трансформатора пуњених уљем док одржава стабилну изолацију и дуг радни век. Многи произвођачи електричне енергије шаљу упите о куповини како би набавили ову комплетну опрему за тестирање за контролу квалитета масовне производње.

Изграђен око СФ6 изолованих компоненти језгра, систем за тестирање отпорног напона без ПД даје стабилан напон од 250 кВ и ограничава делимично пражњење унутар 5 пЦ. Одликује га аутоматска интелигентна контрола, вишестепена компензација реактивне снаге, рад са ниским нивоом буке и потпуна сигурносна блокада, привлачећи континуиране велике наруџбине из електроенергетских предузећа, индустријских фабрика, универзитета и професионалних високонапонских лабораторија.

Интегрисана комплетна тестна платформа

Подржава тестирање на трансформаторима, ГИС расклопним уређајима, енергетским кабловима, изолаторима и пригушницама. Цела јединица комбинује високонапонски трансформатор, спојни кондензатор, делилац напона, реактор за ограничавање струје и интелигентну контролну конзолу у станицу све у једном, помажући тимовима за набавку да уштеде одвојене трошкове куповине опреме.

Када ради под номиналним напоном, овај систем за испитивање отпорног напона наизменичне струје без ПД-а одржава делимично пражњење ≤5пЦ, у потпуности испуњавајући фабричке тестове прихватања, сертификацију типа, рутинске провере изолације и лабораторијска истраживања која захтевају ултра-ниске нивое ПД. Изобличење таласног облика је контролисано испод 2%, генеришући стабилне, поновљиве тестне податке у складу са међународним индустријским стандардима.

Ефикасна компензација реактивне снаге

Уграђени нисконапонски компензациони реактор смањује укупну потрошњу енергије и повећава радну ефикасност. Фино подешавање реактивне снаге на више нивоа обезбеђује стабилан излазни напон под тешким сложеним тестним оптерећењима, што је кључна тачка која подстиче дугорочне кооперативне купце да подносе поновљене масовне поруџбине.

Поуздана интелигентна контрола и вишеслојна безбедносна заштита

Контролна конзола остварује глатку регулацију напона и праћење података у реалном времену, омогућавајући техничарима да ефикасно издрже тестове напона уз пуну сигурност. Дизајн са вишеструком заштитом, укључујући искључење пренапона, ограничавање струје и спречавање пражњења, знатно смањују опасности током експеримената високог напона.

Са опционом 500кВ високом излазном спецификацијом и супериорним перформансама сузбијања делимичног пражњења, систем за тестирање отпорног напона наизменичне струје без ПД остаје врхунски избор за електране, произвођаче електричне енергије и лабораторије које спроводе процену изолације и верификацију високонапонске опреме.

Принцип рада

Систем за испитивање отпорног напона наизменичне струје без ПД-а ослања се на трансформатор изолован СФ6 за испоруку стабилног 50Хз високог напона наизменичне струје за инспекцију. Уграђени кондензатор за спајање хвата сигнале делимичног пражњења у реалном времену, док делилац напона прати излазни напон током целог циклуса испитивања. Одговарајући компензациони реактори аутоматски прилагођавају потражњу за реактивном снагом, смањујући улазну снагу и повећавајући укупну оперативну ефикасност.

Опремљен реакторима који ограничавају струју и модулима пуне сигурносне блокаде, ова јединица штити и узорке за тестирање и главни уређај од изненадних ризика од пренапона и прескока, испоручујући стабилне, безбедне резултате тестирања који освајају признање од стране инжењера набавке.

Циљни сценарији апликација

Мрежни оператери

Идеалан за одржавање опреме подстаница, пуштање у рад и дијагностику изолације на трансформаторима, ГИС орманима и високонапонским расклопним уређајима. Многи купци електрана подносе захтеве за масовну набавку за овај систем како би стандардизовали редовне инспекцијске послове.

Фабрике за производњу трансформатора

Савршено за дневне провере производње на лицу места, фабричка тестирања и званичну сертификацију типа енергетских и дистрибутивних трансформатора. Тимови за набавку у производњи често резервишу залихе овог тестера како би скратили циклусе инспекције производње.

Професионалне високонапонске лабораторије

Његове ултра-ниске перформансе делимичног пражњења испуњавају строге стандарде за сертификацију производа и тестирање нових производа, привлачећи лабораторијске купце да дају дугорочне наруџбине.

Универзитети и истраживачке институције

Погодно за истраживање диелектричних материјала, анализу перформанси изолације и велике наставне експерименте високог напона. Купци истраживачких пројеката често траже прилагођене конфигурације пре формалног наручивања.

Фабрички и рударски индустријски корисници

Примењује се на периодичне превентивне провере и процену статуса изолације основних енергетских објеката на лицу места, помажући одељењима за набавку предузећа да смање трошкове екстерног тестирања треће стране.

Опсег примене

1. Испитивање изолације енергетског трансформатора

2.ГИС инспекција делимичног пражњења

3. АЦ напон издржати тестирање

4. Рутинска детекција расклопног уређаја високог напона

5. Тест перформанси чаура

6. Кабл за напајање издржати тест

7. Инспекција квалитета чврстог изолатора

8. Фабрички тест прихватања на лицу места (ФАТ)

9. Подршка за тестирање и сертификацију типа производа

10. Лабораторијски истраживачки рад високог напона

Весхине Цоре Снаге

Весхине Елецтриц је специјализован за развој и производњу инструмената за испитивање високог напона и опреме за мерење делимичног пражњења. Наши системи за испитивање отпорног напона наизменичне струје без ПД прихватају зрелу технологију изолације СФ6, ултра-ниске индикаторе делимичног пражњења, прецизно узорковање напона и свеобухватну безбедносну заштиту. Скројена за оператере електроенергетских мрежа, произвођаче електричне енергије, лабораторије трећих страна и истраживачке институције, наша опрема пружа тачно, безбедно и ефикасно тестирање савремених високонапонских енергетских уређаја. Купци глобалних пројеката могу организовати тестирање узорака пре потписивања формалних оквирних уговора о набавци.

ФАК

П1: Које су кључне техничке спецификације?

Називни капацитет: 250кВА. Називни излазни напон: до 500кВ. Ниво делимичног пражњења: ≤5пЦ. Изобличење таласног облика: ≤2%. Системска бука: ≤50дБ. Непрекидан рад: 30 минута. Могућност пренапона: 110% за 1 минут.

П2: Зашто СФ6 изолација уместо типа пуњеног уљем?

Гас СФ6 елиминише нуспроизводе карбонизације уља који стварају лажне ПД сигнале, обезбеђује стабилне диелектричне перформансе, нулти ризик од загађења и одржава ≤5пЦ позадински ниво ПД за тачан ФАТ на трансформаторима и ГИС-у.

П3: Које апликације подржава овај систем?

Испитивање изолације трансформатора, ГИС расклопна контрола ПД, испитивања отпорности каблова за напајање, процена перформанси чаура/изолатора, ФАТ, сертификација типа и високонапонска лабораторијска истраживања.

П4: Како функционише компензација реактивне снаге?

Уграђени реактор за нисконапонску компензацију (200квар, вишеструки моторизовани прекидач) фино подешава реактивну снагу у корацима. Ово одржава стабилан напон под великим тестним оптерећењима и побољшава укупну оперативну ефикасност.

П5: Које сигурносне заштитне карактеристике су укључене?

Вишеслојна заштита укључујући искључење пренапона, ограничавање струје, спречавање пражњења и модуле пуне сигурносне блокаде са реактором за ограничавање струје за заштиту од ризика од изненадног прескока.

П6: За кога је дизајниран овај систем?

Оператери електроенергетске мреже, фабрике за производњу трансформатора, професионалне високонапонске лабораторије, универзитети/истраживачке институције и корисници индустријских фабрика/рудника за рутинска и типска испитивања.

Водич за куповину

Поделите своје параметре високог напона са нашим продајним тимом да бисте добили прилагођене понуде и комплетне техничке датотеке за ваш план набавке.
