Систем за тестирање отпорног напона без делимичног пражњења

Користећи напредну технологију трансформатора изоловане гасом СФ6, систем за испитивање отпорног напона без делимичног пражњења обезбеђује стабилан излаз од 250 кВ са укупним нивоом делимичног пражњења од ≤5пЦ. Уз интелигентну аутоматску контролу, компензацију реактивне снаге, рад са ниским нивоом буке и свеобухватне функције заштите, идеалан је за електропривреде, индустријска предузећа, универзитете, истраживачке институте и високонапонске лабораторије.

Како електропривреде настављају да подижу стандарде за инспекцију изолације и детекцију микро делимичног пражњења, ова јединица за тестирање је развијена да одговара таквим захтевима тржишта. За разлику од конвенционалних тест трансформатора пуњених уљем, СФ6 изолација уклања ризик од изливања уља и загађења, док смањује укупну тежину опреме за 20% до 60% ради лакшег транспорта и постављања.

Све ове поуздане перформансе су подржане професионалном производном снагом. Весхине® је модерна фабрика високе технологије специјализована за истраживање и развој, производњу, продају и сервис уређаја за аутоматизацију електроенергетског система и инструмената за тестирање. Производи се продају широм света и добили су позитивне повратне информације од многих купаца.

Перформансе

Систем за испитивање отпорног напона наизменичне струје без делимичног пражњења усваја трансформаторе изоловане СФ6 гасом да би одржао стабилан излаз од 250 кВ, ограничавајући делимично пражњење целог скупа на ≤5пЦ. Интелигентна аутоматска контрола, компензација реактивне снаге, ниска бука и вишеслојна сигурносна заштита чине га практичним избором за фабрике електричне енергије, индустријске клијенте, универзитете и истраживачке лабораторије.

Индекс делимичног пражњења целе машине достиже ≤5пЦ, а уграђени СФ6 трансформатор генерише само ≤3пЦ делимично пражњење под номиналним напоном. Такве одличне перформансе изолације чине га идеалним за инспекцију делимичног пражњења, фабричке провере прихватања, верификацију изолације и разне задатке истраживања високог напона.

Структура

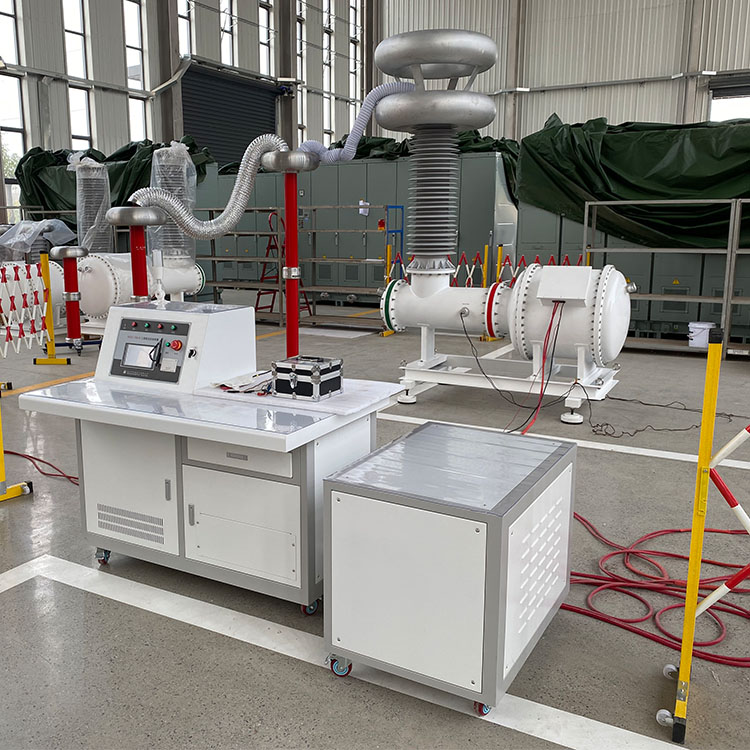

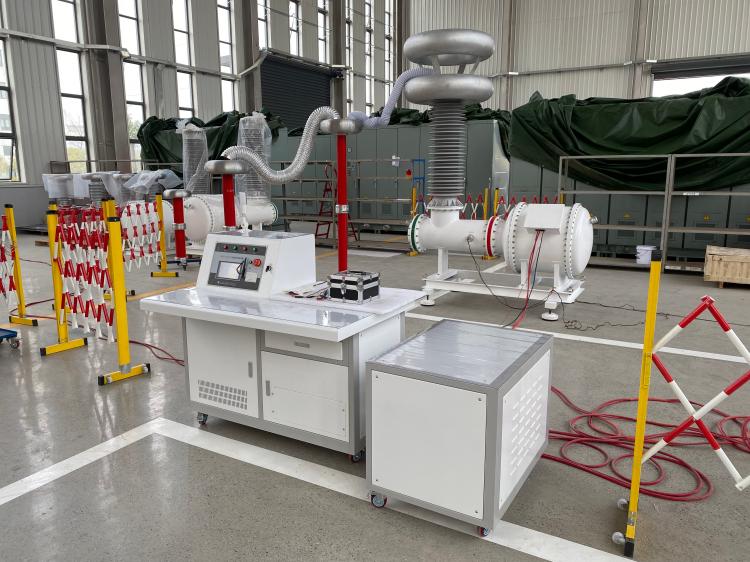

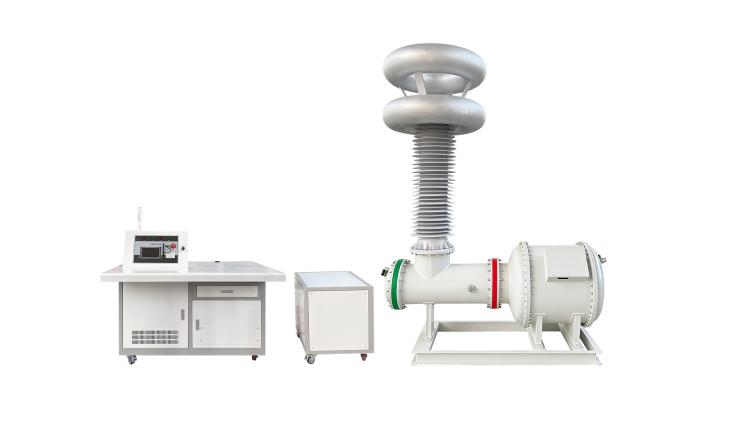

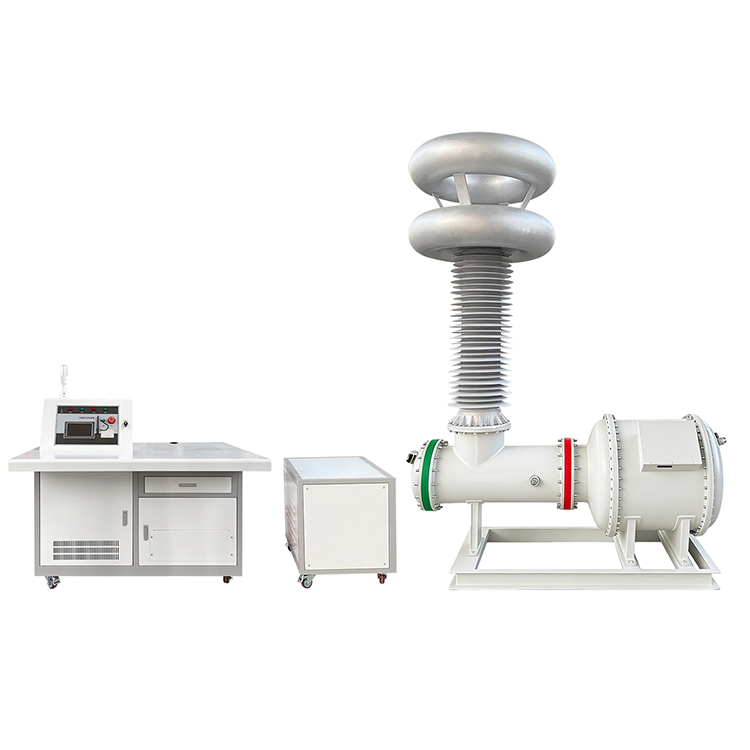

Комплетан пакет укључује СФ6 изоловани тест трансформатор, спојни кондензатор, високонапонски реактор за ограничавање струје, нисконапонски компензациони реактор, изолациони трансформатор и потпуно аутоматски управљачки ормар. Технологија компензације ниског напона смањује потрошњу улазне енергије до 60%, што у великој мери повећава ефикасност тестирања и смањује захтеве за напајање.

Контрола

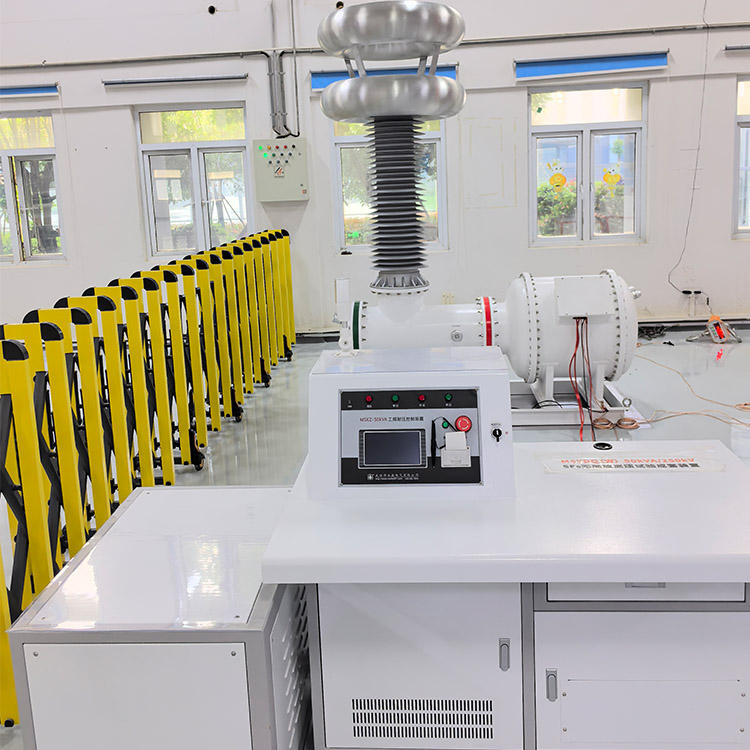

Систем за тестирање отпорног напона наизменичне струје без делимичног пражњења опремљен је контролном јединицом са екраном осетљивим на додир у боји од 7 инча која подржава и аутоматски и ручни режим рада. Оператери могу подесити пет одвојених сегмената напона, подесити брзину појачања и слободно време задржавања. Аутоматске функције покривају подизање напона, пребацивање компензације, тајминг, растерећење притиска након тестирања, складиштење података, тражење записа и штампање извештаја о испитивању.

Сигурност

Да би се гарантовао стабилан и безбедан рад, опрема емитује глатки синусни напон са изобличењем таласног облика испод 5% и буком при раду испод 65дБ. Механизми заштите од пренапона и струје су потпуно опремљени. Његов модуларни оквир подржава касније надоградње, проширив за ултрависоконапонско тестирање до 1200 кВ.

Карактеристике

1、Технологија трансформатора изолованих гасом СФ6

2、Дизајн без уља без загађења животне средине

3. Ниво делимичног пражњења комплетног система ≤5пЦ

4、Ниво делимичног пражњења трансформатора ≤3пЦ

5、Номинални излазни напон до 250кВ

6、Номинални капацитет 50кВА

7、Компензација реактивне снаге смањује улазну струју до 60%

8、Аутоматски и ручни режими тестирања

9. Петостепена програмабилна подешавања напона и времена

10、Подесива брзина напона

11、Интелигентна регулација напона и компензационо пребацивање

12、Складиштење историјских података и штампање извештаја

13、Стабилан синусни излаз са изобличењем ≤5%

14、Мала радна бука ≤65дБ

15、Пренапонска заштита високог напона

16、Заштита од прекомерне струје у репу

17、Погодно за делимично пражњење и испитивање отпорности на наизменичну струју

Апликације

1. Испитивање отпорног напона трансформатора наизменичне струје

2、ГИС тестирање делимичног пражњења

3、Тестирање изолације склопних уређаја

4、Тестирање каблова високог напона

5、Тестирање чаура

6、Тестирање изолатора

7、Фабричко прихватљиво тестирање (ФАТ)

8、Лабораторијско тестирање високог напона

9、Тестирање типа електричне опреме

10、Програми превентивног одржавања

Весхине Предности

Весхине Елецтриц је професионални произвођач опреме за тестирање високог напона и система за мерење делимичног пражњења. Наши системи за тестирање отпорног напона без делимичног пражњења серије ВС-В комбинују напредну технологију изолације СФ6, ултра-ниске перформансе делимичног пражњења, интелигентну аутоматизацију и поуздану безбедносну заштиту. Дизајнирана за захтевне лабораторијске и теренске примене, Весхине решења помажу клијентима да побољшају тачност тестирања, обезбеде усклађеност са прописима и побољшају дугорочну поузданост опреме.
