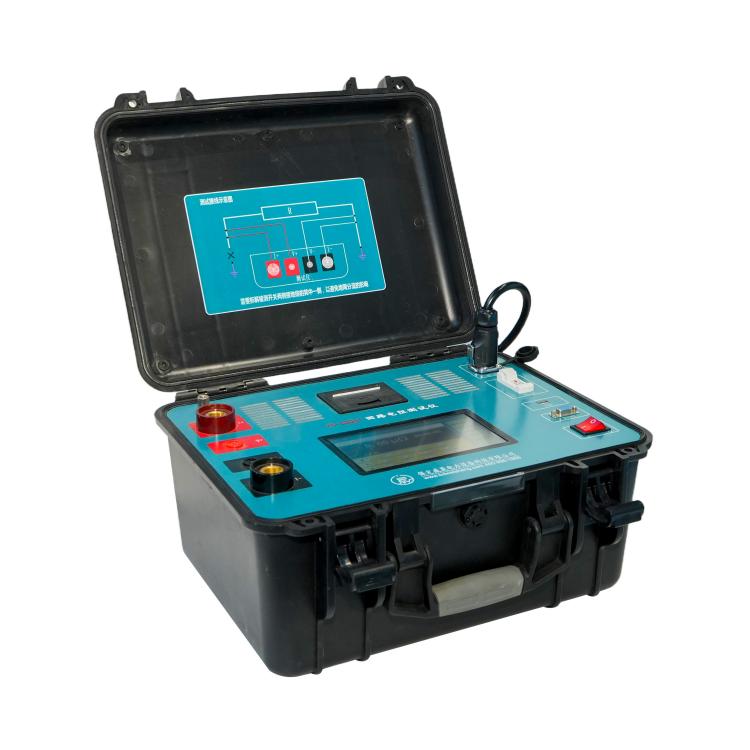

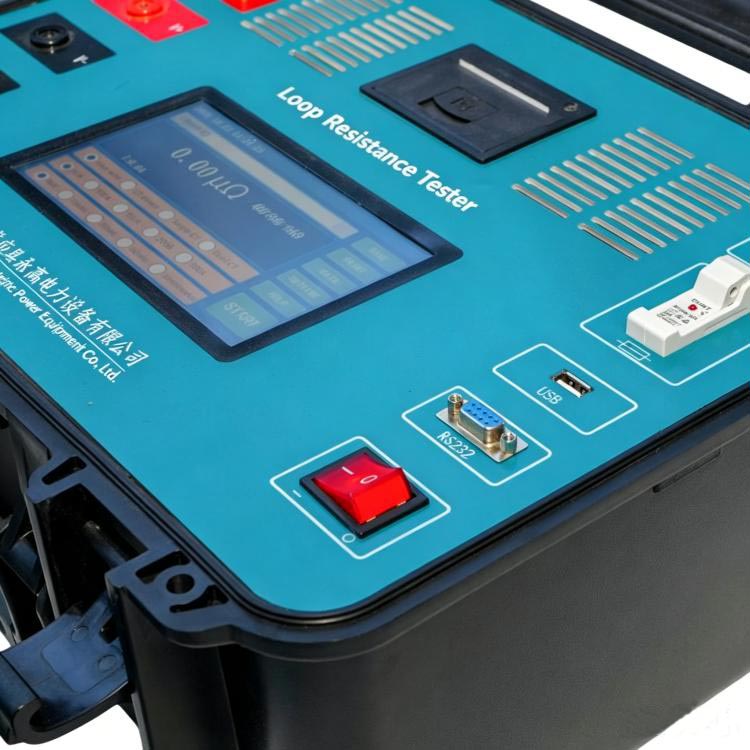

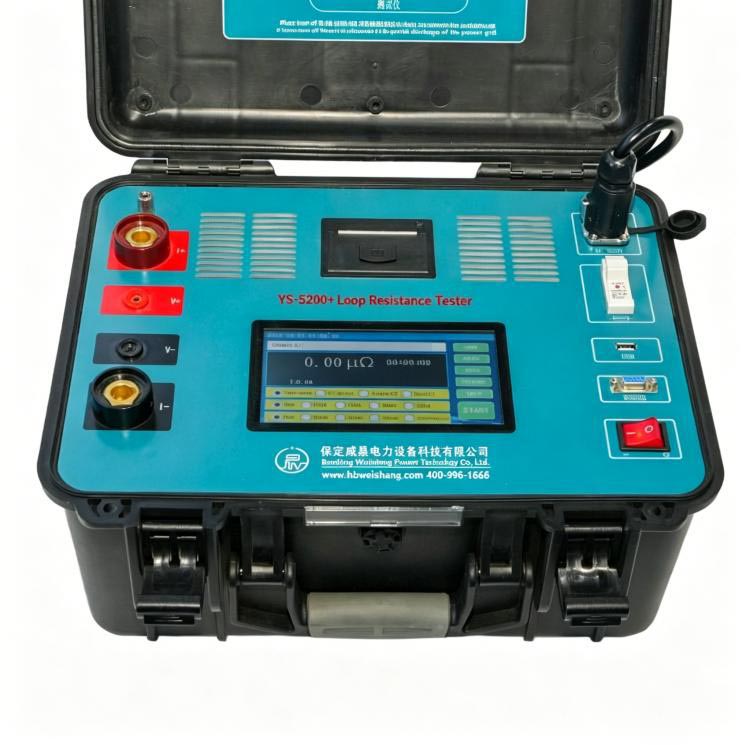

Десктоп 300А Интелигентни тестер отпора кола

Издржљиви тестер интелигентног отпора кола 300А за стони рачунар који нуди Весхине, професионални произвођач и добављач у Кини, испоручује прецизна микро-омска очитавања на прекидачима, растављачима, уземљивачима и спојевима сабирница, чак и када струје пролазе кроз појединачне петље или више паралелних грана.

Направили смо ову јединицу пратећи ДЛ/Т845.4-2019 и ИЕЦ стандарде за испитивање са четири жице, у потпуности испуњавајући захтеве индустрије за детекцију отпора високе струје.

Унутар машине се налази извор константне струје велике снаге упарен са вишеканалним хардвером за детекцију струје. Ова структура одржава излазну струју стабилном, а узорковање напона тачним, чак и када се ради са компликованим паралелним мрежама за уземљење, што је кључни разлог зашто инжењери дају вишеструке поруџбине за овај модел.

Основни принципи мерења

Десктоп 300А Интеллигент Цирцуит Ресистанце Тестер се ослања на два основна функционална модула:

1. Подесиви излаз високе константне струје: 50А–300А

2.Бежични сензор ДЦ стезаљке: хватање струје од 0~±600А

Он израчунава стварни отпор контакта на основу Охмовог закона: Р = В / И₀

В = откривен пад напона на контактним тачкама

И₀ = стварна струја која пролази кроз тестирану грану

Интелигентни режими тестирања (основна иновација)

весхине елецтриц интегрише четири напредна режима тестирања да подржи различите услове на терену:

1. Традиционални режим отпора кола

Корисници треба да одвоје једну страну мреже за уземљење да би заобишли сметње шанта. Тестер напаја до 300А једносмерне струје и чита податке о паду напона. Овај режим постиже највећу прецизност и добро функционише за планирана места одржавања.

2. Режим директног мерења стезаљке

Нема потребе да растављате прикључке за уземљење. Бежична стезаљка прати струју гране И₀ у реалном времену, а затим машина аутоматски израчунава отпор са Р=В/И₀. Издвајамо: Нема растављања, брже тестирање на терену, безбедније за одржавање у живим просторима.

3. Сингле-Сиде Схунт Моде

Погодно за паралелне распореде уземљења као што су уземљење ормара и дистрибуиране уземљене мреже. Стезаљка мери струју шанта И₂, а уређај ради ефективну тест струју са И₀=И₁−И₂ пре израчунавања отпора. Поправља грешке у тачности узроковане делимичним паралелним струјама.

4. Дуал-Сиде Схунт Моде

За велике мреже за уземљење са двосмерним подељеним струјама у подстаницама. Две стезаљке прикупљају струје грана И21 и И22, систем израчунава И₀=И₁−И21−И22 да би добио податке о истинитом отпору за мреже са више грана.

Дизајн система сигурности и стезаљки

Упарене бежичне стезаљке могу аутоматски идентификовати правац једносмерне струје.

Кључне спецификације стезаљки:

1、ДЦ тест опсег: 0 до ±600А

2、Мора се ускладити са исправним правцем струје за тачне податке

3、Уграђена функција калибрације за отклањање одступања мерења

Подсетници за безбедност при раду:

1、Не користите стезаљку изван њеног мерног опсега да бисте избегли оштећење хардвера

2、Уградите стезаљке пратећи ознаке смера струје да бисте стабилизовали очитавања

3、Редовно покрените калибрацију да бисте смањили грешке у подацима

Корак по корак упутство за рад

Овај десктоп тестер прати стандардне токове рада тестирања на терену за сценарије велике струје.

Корак 1: Припрема система

Уверите се да је опрема потпуно искључена, да је подешавање уземљења завршено и да су батерије са спојницама потпуно напуњене. Клијенти за масовну набавку могу добити комплетне приручнике за рад заједно са отпремом.

Корак 2: Конфигурација ожичења

И+ и И- повезују се на два краја испитног кола; В+ и В- се причвршћују на унутрашње тачке узорковања напона. Увек постављајте сонде за напон унутар струјне петље да бисте искључили сметње отпора жице.

Корак 3: Избор режима

Изаберите један режим тестирања: традиционални режим растављања, директан режим спајања, режим једноструког шанта или режим двоструког шанта. Затим подесите излазну струју (50А–300А) и трајање теста (Брзо / 10с / 30с / 60с / Континуирано).

Корак 4: Процес мерења

Машина аутоматски покреће повећање струје, контролу стабилности, хватање струје у реалном времену, узорковање напона, прорачун отпора и температурну компензацију без ручног подешавања.

Корак 5: Приказ резултата

Екран приказује укупну струју И₁, струје стезаљке грана (И₂ / И21 / И22), вредност отпора у микро-омима, време тестирања и статус стабилности.

Корак 6: Управљање подацима

Оператери могу да сачувају евиденцију тестова у локалну меморију, да извозе записе преко ФАТ32 УСБ дискова, да штампају извештаје са опционим модулима за штампање и да се осврћу на историјске податке теста у било ком тренутку.

Сценарији апликација

Овај Десктоп 300А интелигентни тестер отпора кола обавља задатке детекције отпора под сложеним уземљењем и условима јаких електромагнетних сметњи, које су широко прихваћени од купаца из ових сектора:

1、Велике подстанице

2、Постројења за производњу електричне енергије

3、Индустријски разводни системи

4、Преносни објекти високог напона

5 、 Мрежне мреже за уземљење

Систем ради поуздано под:

1、Јаке електромагнетне сметње

2、Паралелна струјна дистрибуција

3、、Ограничен приступ искључењу

4、Непрекидне операције одржавања

Типичне употребе за тестирање

1、Тест контактног отпора за високонапонске прекидаче

2、Инспекција кварова на мрежи за уземљење подстанице

3、Детекција отпора спојних спојева сабирница

4、Рутинско одржавање ГИС/АИС разводних ормара

5. Фабричка инспекција квалитета електричне опреме електране

6、Анализа земаљског система за преносне мреже

7、Решавање проблема са индустријским системима за дистрибуцију електричне енергије

Весхине Предности

Направили смо Десктоп 300А интелигентни тестер отпора кола са архитектуром више модова мерења да бисмо решили незгодне проблеме паралелне струје и сложене проблеме уземљења у модерним системима напајања. Тестирање бежичних стезаљки без растављања скраћује време застоја у одржавању и значајно побољшава безбедност на локацији, због чега многи добављачи електричних услуга потписују дугорочне уговоре о снабдевању са нама.

Вишеканални алгоритми за прорачун струје у реалном времену обезбеђују тачне вредности отпора чак и у окружењима са паралелним уземљењем. Велики струјни излаз од 300 А брзо разбија слојеве оксида на остарелим контактним површинама, дајући поузданије резултате испитивања истрошених проводних спојева. Уграђена интелигентна термичка контрола одржава јединицу стабилном под дугим радним оптерећењима велике струје.

Предности индустријског дизајна прилагођеног кориснику за купце:

1、Мулти-моде интелигентна операција

2、Визуелизовани приказ тренутних података у реалном времену

3、Потпуни сет функција аутоматске сигурносне заштите

4、Структурирано складиштење и извоз података

Контактирајте наш продајни тим одмах да бисте добили прилагођене понуде и комплетне датотеке техничких параметара за набавку вашег пројекта.
