Тестер изолације 1000В

Весхине® је изумео тестер изолације 1000В са ЦЕ сертификатом, високим квалитетом и прецизношћу, измишљен и произведен у складу са националним стандардима, доступно комплетно решење за електрично тестирање. Контактирајте нас за више детаља о испитивачу изолације 1000В из Весхине!

Пошаљи упит ПДФ Довнлоад

Опис производа

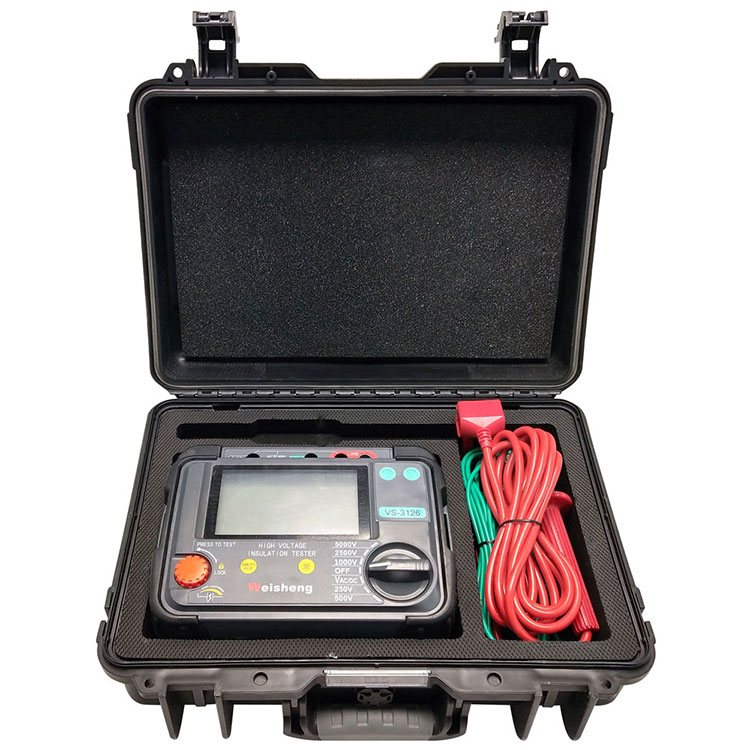

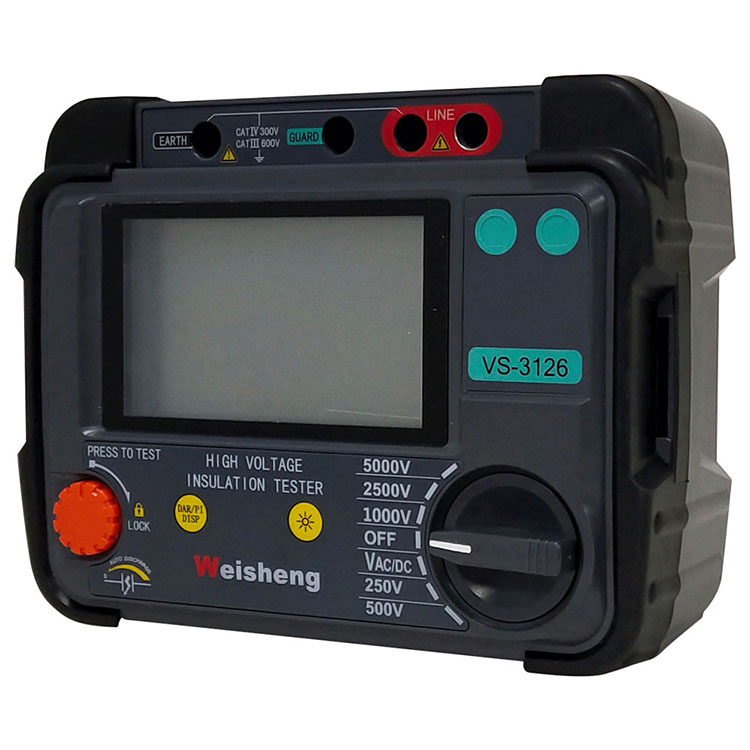

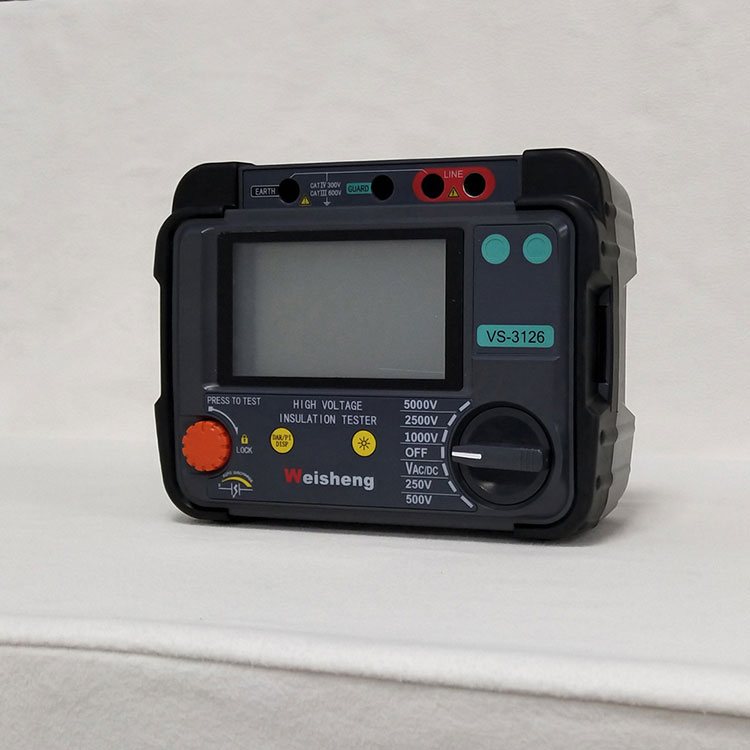

ВесхинеТестер изолације 1000Вса дигиталним и аналогним лучним дисплејом, дизајнираним за испитивање отпора изолације високог напона у одржавању и сервисирању каблова, машина за ротирање постројења, трансформатора, расклопних уређаја и индустријских апликација.

Испитивања једносмерне изолације се изводе на 250 В, 500 В, 1000 В, 2500 В, 5000 В. Опсег мерења отпора изолације је 100 к И© до 1000 Г И©. Обезбеђено је аутоматско пражњење за капацитивна кола која се тестирају и приказан је опадајући напон.

Заштитни терминал се може користити за минимизирање ефеката површинског цурења, а самим тим и погрешних мерења приликом извођења тестова отпора изолације.

За капацитивне испитне објекте инструмент ће се аутоматски испразнити кроз унутрашњи отпорник и показати напон на терминалима у опсегу од 30 В до 600 В са вишим напонима означеним са аХи. Ова карактеристика ће дати индикацију пада напона након тестирања реактивних оптерећења. Када индикатор напона нестане, безбедно је за корисника да одвоји испитне каблове.

ВесхинеТестер изолације 1000Все напаја са осам 1,5 В ИЕЦ ЛР6 (АА) ћелија. Сигурносне карактеристике дизајна укључују индикатор упозорења високог напона, екстерни приказ напона након ИР теста, аутоматско пражњење реактивних оптерећења и испитне водове

АПЛИКАЦИЈА

Електрични изолациони материјали се временом погоршавају што доводи до кварова и скупих рачуна за поправку. Испитивачи изолационог отпора примењују регулисани једносмерни напон на изолацију и мере проток струје кроз њу примењујући Охмов закон за израчунавање отпора изолације. Струја тече јер ниједан изолациони материјал није савршен.

Употреба ИР тестера укључује:

■ Монтажа опреме

■ Рутинско одржавање

■ Решења проблема

Испитивање изолације са високонапонском једносмерном струјом утиче на поларизацију изолације тако да ће узастопна испитивања без потпуног пражњења јединице која се тестира дати различите резултате.

Треба водити рачуна да увек користите исти процес и технику повезивања и тестирања изолатора да бисте могли да пратите резултате. Важно је забележити температуру изолације као и ИР вредности

КАРАКТЕРИСТИКЕ И ПРЕДНОСТИ

■ Компактан, робустан тестер отпора изолације

■ Једноставан рад и избор опсега напона

■ АЦ и ДЦ волтметар (30 В - 600 В)

■ Тајмер за ИР тест који може да подеси корисник (подразумевано 1 мин), (макс. 19 м 50 с)

■ Мека футрола за инструменте и електроде

■ Брзи почетак и комплетно упутство за употребу

■ Закључавање ХВ изолованих утикача за додатну сигурност

■ Капци преко терминала спречавају случајни улазак прљавштине и других предмета

СПЕЦИФИКАЦИЈЕ

Опсег изолације	0,1 МИ© до 2 ТИ©
Називни испитни напони	250 В, 500 В, 1000 В, 2500 В, 5000 В
Тачност напона терминала
	испитни напон
	а¥1000 В 0... 5% од номиналног испитни напон
Тачност изолације	±5% ±3 цифре
Кратког споја	5 мА ±0,5 мА
Тачност волтметра	±2%рдг±3дгт
Напајање	8 к ЛР6/АА батерије
Опсег радне температуре и влажност
	- 20°Ц до 45°Ц
Влажност	80% РХ
Температурни опсег складиштења и влажност
	-20 °Ц до 60 °Ц
Сигурносна заштита	Изолација Цат ИИИ 600 В
Белешка	Сервисна грешка са наведеним ограничењима животне средине је двоструко суштинска грешка
ЕМЦ	У складу са ИЕЦ 61326-1:2013
Димензије	177 мм к 226 мм к 100 мм
Тежина	1,9 кг (укључујући батерију)

ВС-3121

ВС-3121Тестер изолације 1000Вје дизајниран за електричне и индустријске тестне апликације, где радни напони прелазе 1000 В и где су потребни виши напони за испитивање изолације.

За разлику од ВС-3121А, ВС-3121 нуди фиксни опсег напона од 50 В, 100 В, 250 В, 500 В, 1000 В и 2500 В.

Опрема са радним напонима изнад 1 кВ захтеваТестер изолације 1000Вс на напонима изнад 1 кВ. У основи високонапонских испитивања, наше 5/10/15 кВ јединице пружају највиши ниво тестирања квалитета заједно са врхунском безбедношћу, практичношћу и преносивости.

За потпуну способност тестирања изолације свих висококапиталних

ВС-3127

ВС-3127Тестер изолације 1000Внуди могућност прецизног мерења отпора изолације до 15 кВ тест напона са максималним отпором од 30 ТИ©. Тачност мерења отпора је ± 5 % од 1 МИ© до 3 ТИ©!

За комуналне и услужне компаније ВС-3127 је свеобухватан тестер са својом флексибилношћу и могућношћу провере у будућности. Весхине ВС-3127 је дизајниран да ради где год да радите.

Максимални излазни називни напон достиже 7 брзина (250Ви¼500Ви¼1КВи¼2.5КВи¼5КВи¼10КВи¼15КВ).

Максимална струја кратког споја 7мА

Тест изолационог отпора (ИР), тест индекса поларизацијеи¼ПИ), тест односа диелектричне апсорпције (ДАР). Режим тестирања рампе (РАМП), режим тестирања филтрираног отпора (ФР). *Тест капацитивности (Цап.).

Функција монитора напона, аутоматски прати мерни напон

ЗАШТО ТЕСТИРАТИ НА 15 КВ?

5 кВ до 15 кВ ће утростручити испитну струју - ово може спречити негативну испитну струју у присуству високе буке.

15 кВ је одређено за средства од 35.000 В до 69.000 В на основу НЕТА АТС 2007.

Моторе изнад 34.500 В треба тестирати на 15 кВ на основу НЕТА АТС 2007.

СПЕЦИФИКАЦИЈЕ

Опсег изолације	0,1 МИ© до 30 ТИ©
Називни испитни напони	250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ
Тачност напона терминала
	и¼5%и½10%и¼±10В
Тачност изолације	1 МИ© до 3 ТИ©, ±5% ±3 цифре
	и¼3 ТИ©, ±20% ±3 цифре
Кратког споја	а¥7 мА ±0,5 мА
Режим тестирања рампе	±2%рдг±3дгт
Напајање	Дођите до унапред подешеног напона тестирањем са 10% степенасте величине унапред подешеног напона
Опсег радне температуре и влажност
	- 20°Ц до 50°Ц
Влажност	80% РХ
Температурни опсег складиштења и влажност
	-25 °Ц до 65 °Ц
Тест напона	АЦ/ДЦ:0Ви½1000В, Тачност: ±5%рдг±3В
Тест капацитивности	10нФи½25уФ, Тачност: ±10%рдг±10нФ
Цуррент тест	0,01нАи½7мА, Прецизност: ±5%рдг±0.5нА
Сигурносна заштита	Изолација Цат ИИИ 600 В
Белешка	Сервисна грешка са наведеним ограничењима животне средине је двоструко суштинска грешка
ЕМЦ	У складу са ИЕЦ 61326-1:2013
Димензије	280 мм к 260 мм к 160 мм
Тежина	4,9 кг (укључујући батерију)

Избори

Весхине има 8 година искуства посебно за бављење комплетним асортиманом електричне опреме. Тренутно, Весхине је измислио разнеТестер изолације 1000Вза сваки корак као што је приказано у облику:

ИНФОРМАЦИЈЕ ЗА НАРУЧИВАЊЕ ЗАТестер изолације 1000ВS
Цат. Не.	Максимални тестни напон	Максимални опсег тестирања	ИР/ПИ/ДАР	РАМП	ФР	Капа.
ВС-3121	2,5 кВ	100 ГИ©	√
ВС-3121А	5,0 кВ	20 ТИ©	√
ВС-3125	5,0 кВ	10 ТИ©	√	√	√
ВС-3125А	5,0 кВ	10 ТИ©	√	√	√	√
ВС-3126	10,0 кВ	20 ТИ©	√	√	√
ВС-3126А	10,0 кВ	20 ТИ©	√	√	√	√
ВС-3127	15,0 кВ	30 ТИ©	√	√	√	√

На основу проблема у ланцу снабдевања: Молимо контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и рокове испоруке.
