ИР тест трансформатора

Весхине® је измислио ИР тест трансформатора са ЦЕ сертификатом, високим квалитетом и прецизношћу, измишљен и произведен у складу са националним стандардима, доступно комплетно решење за електрично тестирање. Контактирајте нас за више детаља о ИР тесту трансформатора из Весхине!

Пошаљи упит ПДФ Довнлоад

Опис производа

Весхине® ВС-3127 се напаја батеријамаИР тест трансформатораса дигиталним и аналогним лучним дисплејом, дизајнираним за испитивање отпорности изолације високог напона у одржавању и сервисирању каблова, машина за ротирање постројења, трансформатора, расклопних уређаја и индустријских апликација.

Испитивања једносмерне изолације се изводе на 250 В, 500 В, 1000 В, 2500 В, 5000 В. Опсег мерења отпора изолације је од 100 к Ω до 1000 Г Ω. Обезбеђено је аутоматско пражњење за капацитивна кола која се тестирају и приказан је опадајући напон.

Заштитни терминал се може користити за минимизирање ефеката површинског цурења, а тиме и погрешних мерења приликом извођења тестова отпора изолације.

За капацитивне испитне објекте инструмент ће се аутоматски испразнити кроз унутрашњи отпорник и показати напон на терминалима у опсегу од 30 В до 600 В са вишим напонима означеним са 'Хи'. Ова карактеристика ће дати индикацију пада напона након тестирања реактивних оптерећења. Када индикатор напона нестане, безбедно је за корисника да одвоји испитне каблове.

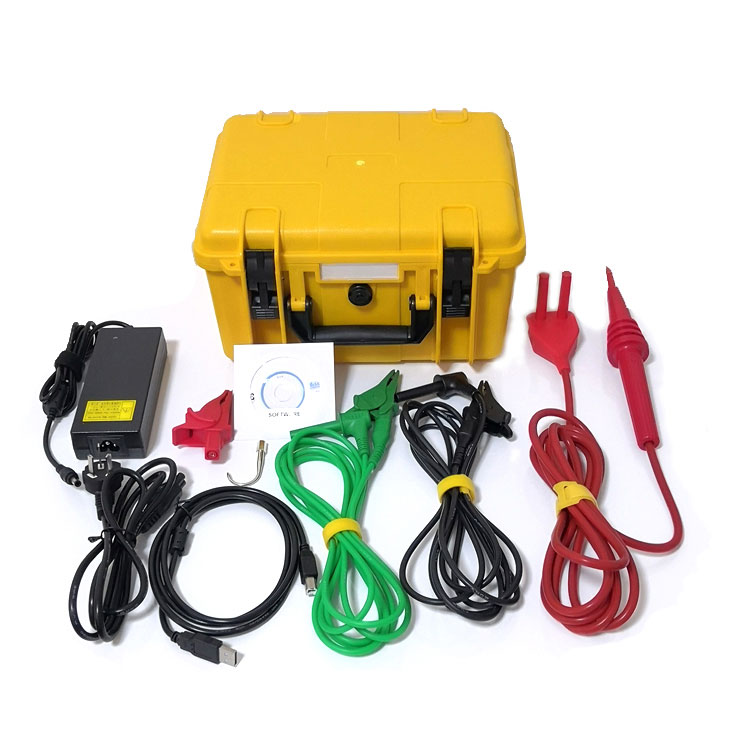

Весхине® ВС-3127ИР тест трансформаторасе напаја са осам 1,5 В ИЕЦ ЛР6 (АА) ћелија. Сигурносне карактеристике дизајна укључују индикатор упозорења високог напона, екстерни приказ напона након ИР теста, аутоматско пражњење реактивних оптерећења и испитне водове

АППЛИЦАТИОН

Електрични изолациони материјали се временом погоршавају што доводи до кварова и скупих рачуна за поправку. Тестери изолационог отпора примењују регулисани једносмерни напон преко изолације и мере струјни проток кроз њу примењујући Охмов закон да би израчунали отпор изолације. Струја тече јер ниједан изолациони материјал није савршен.

Употреба ИР тестера укључује:

■ Тестирање производа и квалификација

■ Монтажа опреме

■ Рутинско одржавање

■ Решења проблема

Испитивање изолације са високонапонском једносмерном струјом утиче на поларизацију изолације тако да ће узастопна испитивања без потпуног пражњења јединице која се тестира дати различите резултате.

Треба водити рачуна да увек користите исти процес и технику повезивања и тестирања изолатора да бисте могли да пратите резултате. Важно је забележити температуру изолације као и ИР вредности

КАРАКТЕРИСТИКЕ И ПРЕДНОСТИ

■ Компактан, робустан тестер отпора изолације

■ Једноставан рад и избор опсега напона

■ АЦ и ДЦ волтметар (30 В - 600 В)

■ Тајмер за ИР тест који може да подеси корисник (подразумевано 1 мин), (макс. 19 м 50 с)

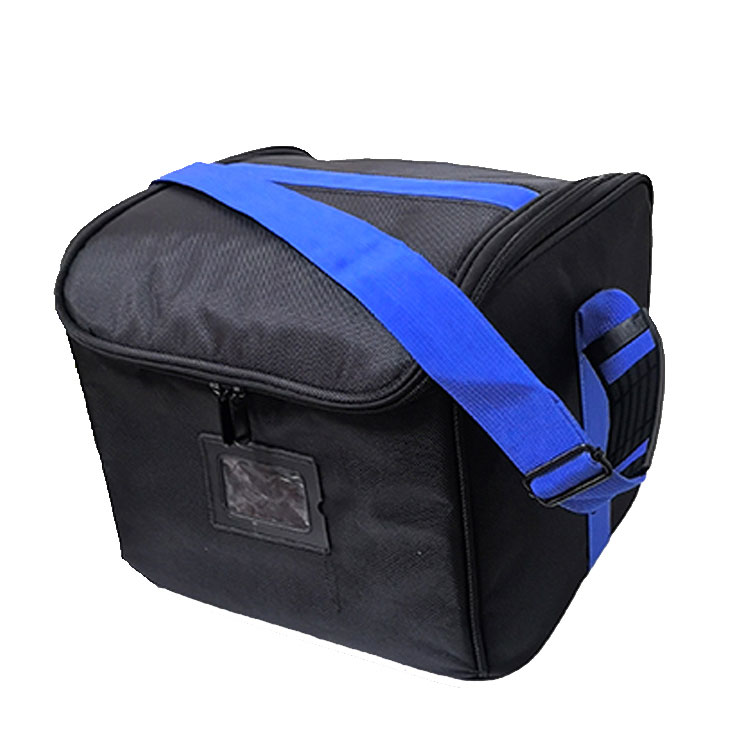

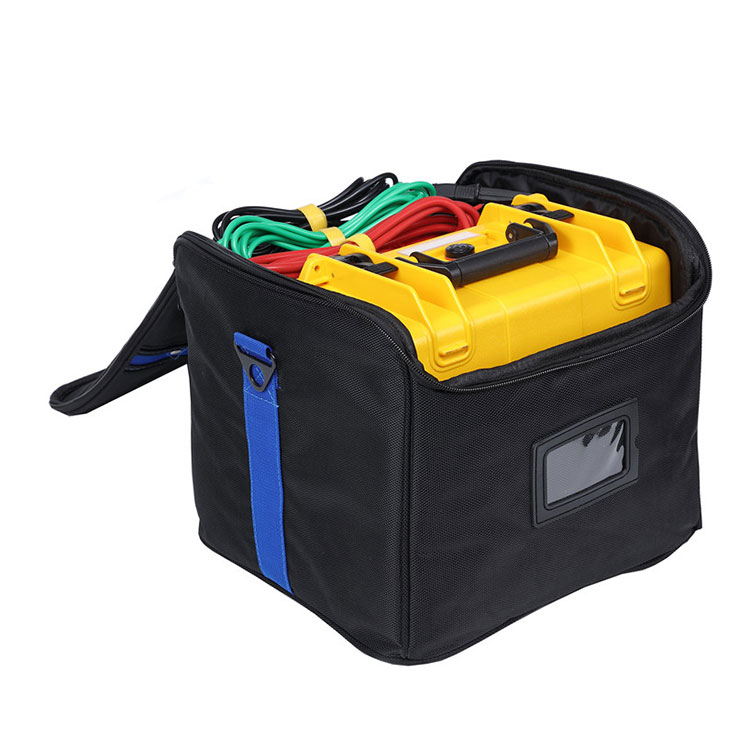

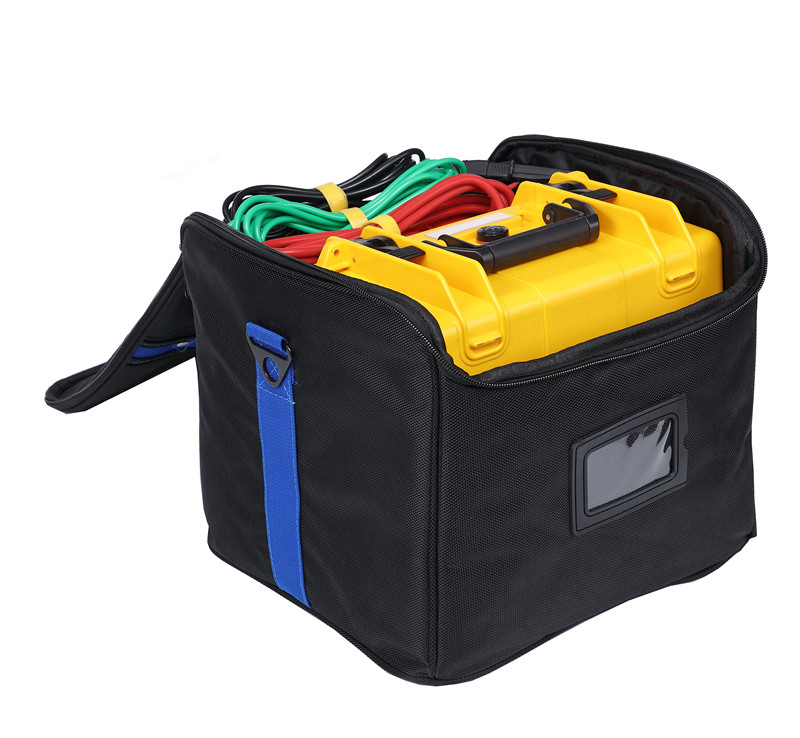

■ Мека футрола за инструменте и електроде

■ Брзи почетак и комплетно упутство за употребу

■ Закључавање ХВ изолованих утикача за додатну сигурност

■ Капци преко терминала спречавају случајни улазак прљавштине и других предмета

СПЕЦИФИКАЦИЈЕ

Опсег изолације	0,1 МΩ до 2 ТΩ
Називни испитни напони	250 В, 500 В, 1000 В, 2500 В, 5000 В
Тачност напона терминала
	<1000 В 0...+10% од номиналног испитни напон
	≥1000 В 0...+5% од номиналног испитни напон
Тачност изолације	±5% ±3 цифре
Струја кратког споја	5 мА ±0,5 мА
Тачност волтметра	±2%рдг±3дгт
Напајање	8 к ЛР6/АА батерије
Опсег радне температуре и влажност
	- 20°Ц до +45 °Ц
Влажност	80% РХ
Температурни опсег складиштења и влажност
	-20 °Ц до +60 °Ц
Сигурносна заштита	Изолација Цат ИИИ 600 В
Напомена	Сервисна грешка са наведеним ограничењима животне средине је двоструко суштинска грешка
ЕМЦ	У складу са ИЕЦ 61326-1:2013
Димензије	177 мм к 226 мм к 100 мм
Тежина	1,9 кг (укључујући батерију)

ВС-3127

ВС-3127 ИР тест трансформатораје дизајниран за електричне и индустријске тестне апликације, где радни напони прелазе 1000 В и где су потребни виши напони за испитивање изолације.

За разлику од ВС-3127, ВС-3127 нуди фиксни опсег напона од 50 В, 100 В, 250 В, 500 В, 1000 В, 2500 В и 10 КВ.

Опрема са радним напонима изнад 1 кВ захтева сразмерно веће испитне напоне. Да би био у потпуности у складу са најсавременијим захтевима за тестирање, Весхине нуди породицу високог квалитетаИР тест трансформаторас на напонима изнад 1 кВ. У основи високонапонских испитивања, наше 5/10/15 кВ јединице пружају највиши ниво тестирања квалитета заједно са врхунском безбедношћу, практичношћу и преносивости.

За потпуну способност тестирања изолације све опреме са великим капиталом, Весхине иде корак даље! Универзални стандард за испитивање ротационе опреме, ИЕЕЕ 43-2000, повећао је препоруку за испитни напон на 10 кВ за опрему од 12 кВ и више. Потпуна усклађеност са овим стандардом може се постићи са само једним тестером, нашим 10 кВ моделом.

ВС-3127

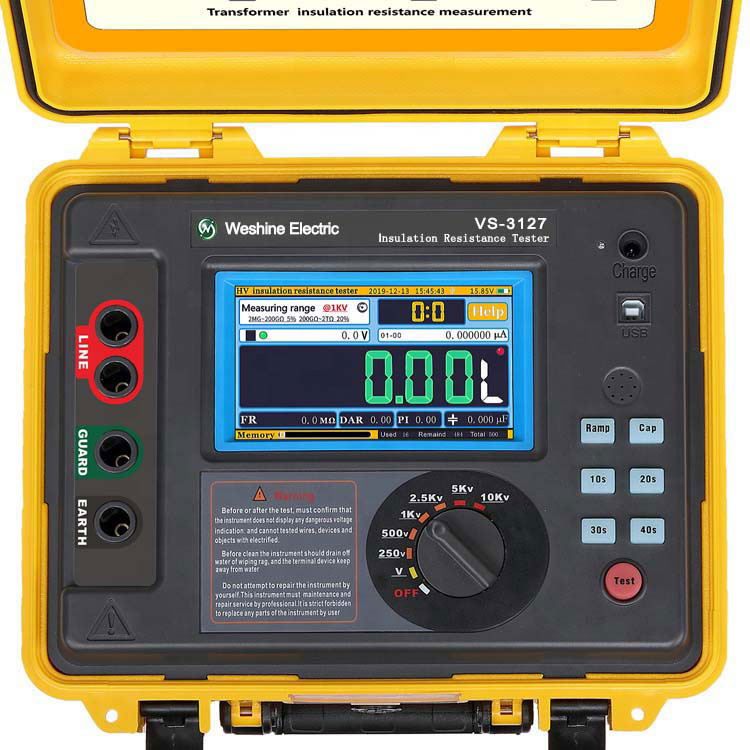

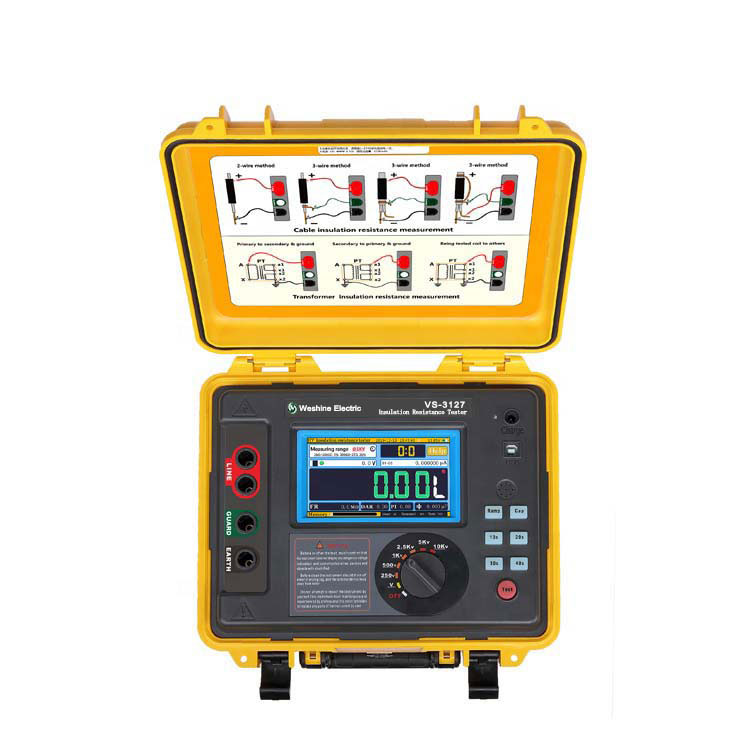

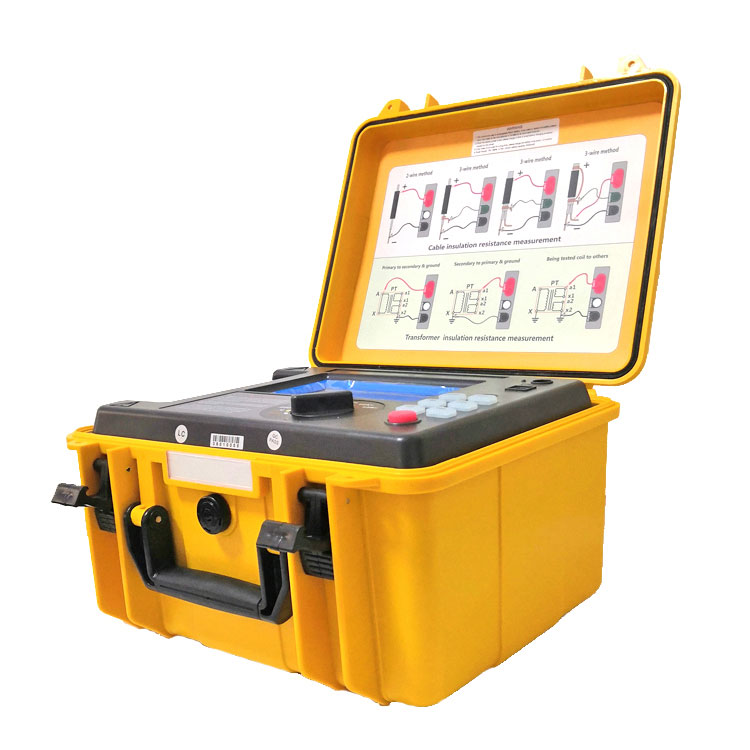

ВС-3127ИР тест трансформаторануди могућност извођења прецизних мерења отпора изолације до 15 кВ тест напона са максималним отпором од 30 ТΩ. Тачност мерења отпора је ± 5 % од 1 МΩ до 3 ТΩ!

За комуналне и услужне компаније ВС-3127 је свеобухватан тестер са својом флексибилношћу и могућношћу провере у будућности. Весхине ВС-3127 је дизајниран да ради где год да радите.

Излазни називни напон максимално достиже 7 брзина (250В, 500В, 1КВ, 2.5КВ, 5КВ, 10КВ, 15КВ).

Максимална струја кратког споја 7мА

Тест изолационог отпора (ИР), тест индекса поларизације (ПИ), тест односа диелектричне апсорпције (ДАР). Режим тестирања рампе (РАМП), режим тестирања филтрираног отпора (ФР). *Тест капацитивности (Цап.).

Функција монитора напона, аутоматски прати мерни напон

ЗАШТО ТЕСТИРАТИ НА 15 КВ?

5 кВ до 15 кВ ће утростручити испитну струју - ово може спречити негативну испитну струју у присуству високе буке.

15 кВ је одређено за средства од 35.000 В до 69.000 В на основу НЕТА АТС 2007.

Моторе изнад 34.500 В треба тестирати на 15 кВ на основу НЕТА АТС 2007.

СПЕЦИФИКАЦИЈЕ

Опсег изолације	0,1 МΩ до 30 ТΩ
Називни испитни напони	250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ
Тачност напона терминала
	（5%～10%）±10В
Тачност изолације	1 МΩ до 3 ТΩ, ±5% ±3 цифре
	＞3 ТΩ, ±20% ±3 цифре
Струја кратког споја	≥7 мА ±0,5 мА
Режим тестирања рампе	±2%рдг±3дгт
Напајање	Дођите до унапред подешеног напона тестирањем са 10% степенасте величине унапред подешеног напона
Опсег радне температуре и влажност
	- 20°Ц до +50 °Ц
Влажност	80% РХ
Температурни опсег складиштења и влажност
	-25 °Ц до +65 °Ц
Тест напона	АЦ/ДЦ:0В～1000В, Тачност: ±5%рдг±3В
Тест капацитивности	10нФ～25уФ, Тачност: ±10%рдг±10нФ
Цуррент тест	0,01нА～7мА, Прецизност: ±5%рдг±0.5нА
Сигурносна заштита	Изолација Цат ИИИ 600 В
Напомена	Сервисна грешка са наведеним ограничењима животне средине је двоструко суштинска грешка
ЕМЦ	У складу са ИЕЦ 61326-1:2013
Димензије	280 мм к 260 мм к 160 мм
Тежина	4,9 кг (укључујући батерију)

Избори

Весхине има 8 година искуства посебно за бављење комплетним асортиманом електричне опреме. Тренутно, Весхине је измислио разнеИР тест трансформатораза сваки корак као што је приказано у форми:

ИНФОРМАЦИЈЕ ЗА НАРУЧИВАЊЕ ЗАИР тест трансформатораS
Цат. бр.	Максимални тестни напон	Максимални опсег тестирања	ИР/ПИ/ДАР	РАМП	ФР	Цап.
ВС-3121	2,5 кВ	100 ГΩ	√
ВС-3121А	5,0 кВ	20 ТΩ	√
ВС-3125	5,0 кВ	10 ТΩ	√	√	√
ВС-3125А	5,0 кВ	10 ТΩ	√	√	√	√
ВС-3126	10,0 кВ	20 ТΩ	√	√	√
ВС-3126А	10,0 кВ	20 ТΩ	√	√	√	√
ВС-3127	15,0 кВ	30 ТΩ	√	√	√	√

На основу проблема у ланцу снабдевања: Молимо контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и рокове испоруке.
