ОЦ и СЦ тест на трансформатору

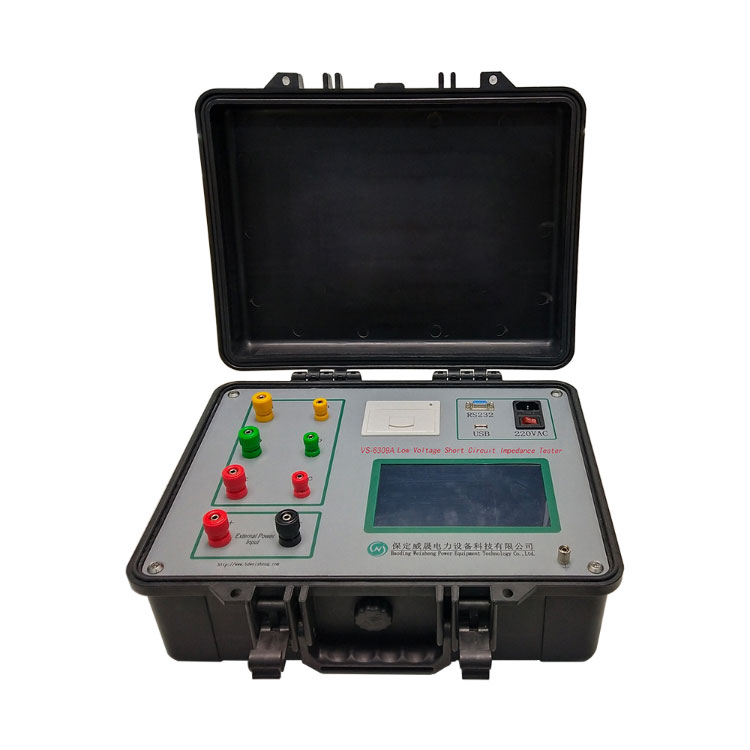

Весхине® ОЦ и СЦ тест на трансформатору, тестер кратког споја трансформатора ЛВ није опремљен екстерним регулатором напона и усваја примарни начин повезивања. Он започиње трофазно тестирање и аутоматски израчунава проценат грешке импедансе када се унесе параметар и пружа интуитивне резултате. Ово је брзи тестер који детектује деформацију намотаја трансформатора на лицу места.

Пошаљи упит ПДФ Довнлоад

Опис производа

Трансформатор ЛВ Схорт-Црцуит ИмпеданцеТестерфорОЦ и СЦ тест на трансформатору

Аутоматски тестер кратког споја ниског напона трансформатора има два модела тест снаге:

1. Унутрашње напајање: Тест трофазног трансформатора може се завршити са једним ожичењем без екстерног регулатора напона. Тест је једноставан и погодан за тестирање на лицу места.

2. Спољно напајање: примените тест напајање преко регулатора напона, погодног за испитивање у затвореном простору.

Приказ трофазног напона, трофазне струје, трофазне снаге, трофазне импедансе кратког споја (Зк), трофазне реактанције кратког споја (Кск), трофазне индуктивности кратког споја (Лк), трофазне фазни напон импедансе кратког споја (Зке) и аутоматски израчунајте трансформатор Прерачунато у називну температуру, називну струју у проценту напон импедансе и проценат грешке од импедансе са натписне плочице. Може се користити за проверу једнофазних кварова трофазних трансформатора.

ТхеОЦ и СЦ тест на трансформаторуможе снимити податке три једнофазна мерења, и може израчунати напон импедансе и проценат грешке напона импедансе трансформатора према различитим прикључцима трансформатора. Након што су три једнофазна испитивања завршена, резултати прорачуна трофазне импедансе кратког споја могу се приказати. Резултати теста се аутоматски конвертују, са корекцијом фреквенције, конверзијом температуре и конверзијом струје да би се побољшала упоредивост тестних података. ВС-6309Б има функције теста без оптерећења и оптерећења.

ВесхинеОЦ и СЦ тест на трансформаторуПараметар (Спецификација)

ИНФОРМАЦИЈЕ О ПРОИЗВОДУ
Назив производа	ИМПЕДАНЦЕТЕСТЕР КРАТКОГ СПОРА ТРАНСФОРМАТОРА
Волтаге Ранге	15 В ~ 500 В	Цуррент Ранге	0,5 А ~ 50 А
Функције	Тест импеданце кратког споја, тест импеданце нулте секвенце, тест оптерећења, тест без оптерећења
Типична примена	Високонапонски енергетски трансформатори.
Тежина	9,5 кг	Цертификати	ЦЕ; ЕМЦ; ЛВД; ИСО; ИЕЦ;
Димензије	405мм330мм180мм	Број модела	ВС-6309 серија

ОЦ и СЦ тест на трансформаторуКарактеристике

1. Мерење једнофазне импедансе, трофазне импедансе, нулте секвенце (звезда са неутралном тачком), функција теста без оптерећења.

2. Два начина напајања: унутрашње напајање и екстерни монофазни регулатор напона.

3. Опсег испитивања напона и струје је широк и прецизност је висока.

4. Са 7,0-инчним екраном осетљивим на додир, руковање је једноставно.

5. Уграђена меморија великог капацитета, коју није лако изгубити, може сачувати 160 скупова података.

6. Уграђени микро термални штампач велике брзине, који може да штампа податке теста.

7. Уграђени сат високе прецизности, време приказа у реалном времену.

8. Са функцијом складиштења У диска.

Сертификати квалитета

Увек верујемо да је сав успех наше компаније директно повезан са квалитетом производа које нудимо. ОпенЦирцуит тест трансформатора испуњава највише захтеве квалитета специфициране у смерницама ИСО9001, ИСО14000:14001 и нашем систему строге контроле квалитета.
