Испитивање потенцијалног трансформатора

Весхине® ЦТ ПТ анализатор осмишљен за тестирање потенцијалних трансформатора је нови производ настао након широког усвајања предлога купаца и дубинског теоријског истраживања. Заснован је на широко цењеном и примењеном аутоматском интегрисаном тестеру трансформатора серије ФА који производи наша компанија. Користећи ДСП високих перформанси и руку, напредна производна технологија обезбеђује стабилне и поуздане перформансе производа, комплетне функције, висок степен аутоматизације, високу ефикасност, што је на водећем нивоу у Кини. То је професионална индустрија опреме за тестирање за тестирање инструменталних трансформатора.

Пошаљи упит ПДФ Довнлоад

Опис производа

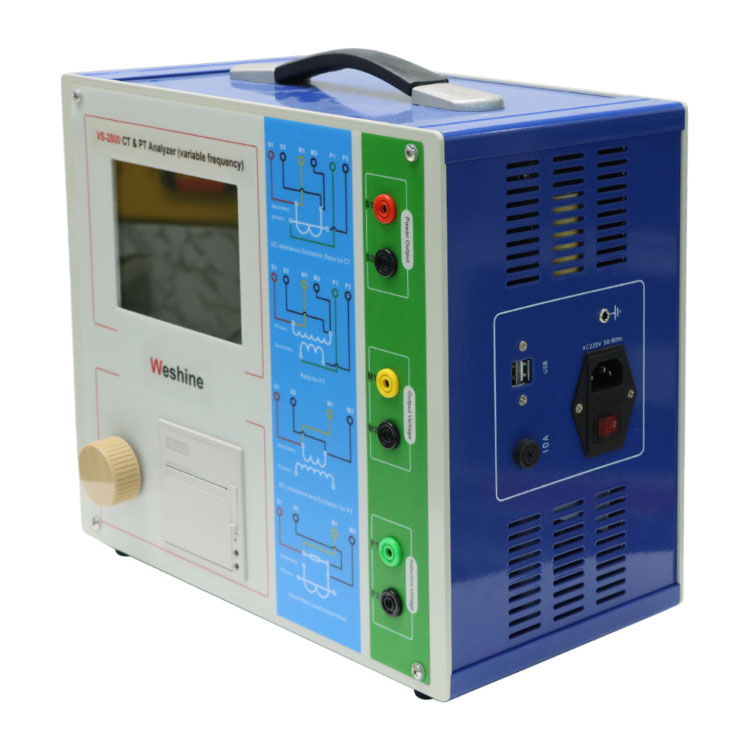

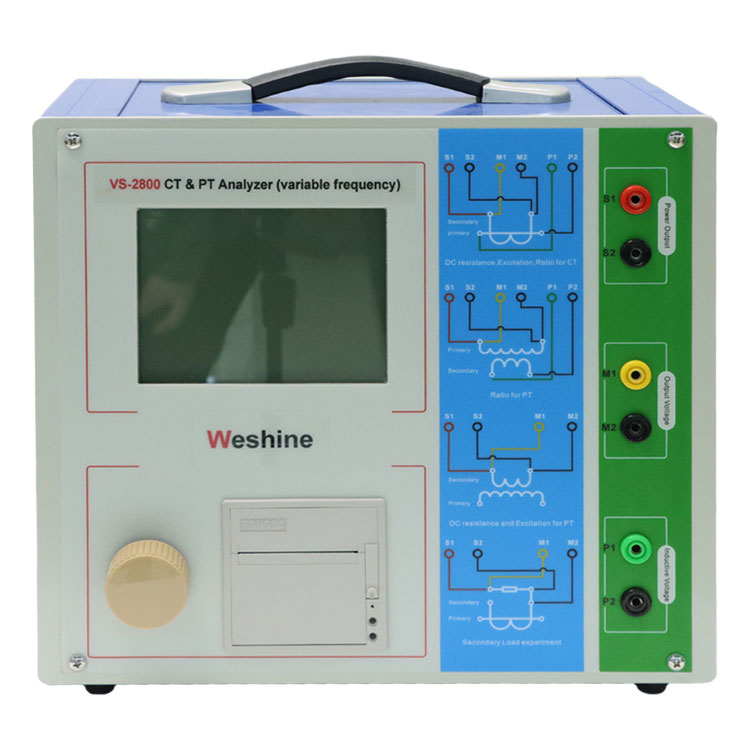

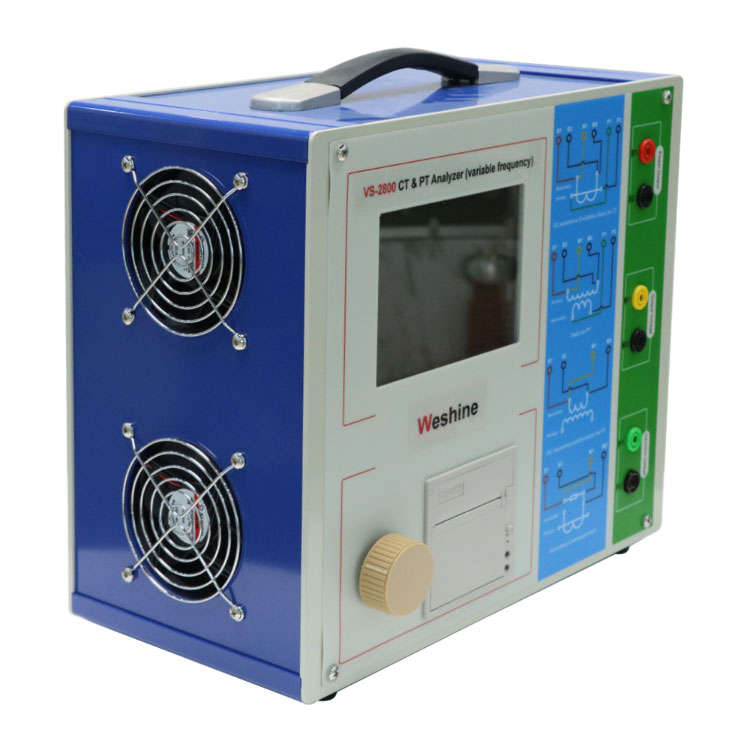

ЦТ ПТ анализатор за тестирање трансформатора потенцијала

Потпуно функционалан, не само да задовољава захтеве тестирања различитих ЦТ (укључујући ТП класу), као што су карактеристике побуде (тј. волт-ампер карактеристике), однос, поларитет, отпор секундарног намотаја, секундарно оптерећење, грешка односа и померање фазе, већ се такође може користи се за испитивања различитих ПТ, укључујући карактеристике побуде електромагнетне јединице, однос, поларитет, отпор секундарног намотаја, грешку односа и померање фазе.

Аутоматски дајте ЦТ, ВТ параметре, укључујући напон/струју тачке колена, криву грешке од 10%, фактор ограничења тачности (АЛФ), фактор сигурности инструмента (ФС), другу временску константу (Тс), коефицијент реманенције (Кр), засићене и незасићене индуктивност итд.

У складу са типовима трансформатора и нивоима аутоматског бирања стандардног теста.

Заснован на напредном принципу нискофреквентне методе испитивања која може да испуни ЦТ тест на напону колена до 30 кВ.

Инструмент може да складишти 2000 група тестних података који се неће изгубити када се искључи. Након завршетка теста, подаци се могу пренети на рачунар преко УСБ диска ради анализе и трансформисати у ВОРД извештај.

Тест је једноставан и згодан, једним кликом може да заврши тестове ЦТ секундарног отпора, ексцитације, односа и оларитета.

Лако се преноси, јер је тежина мања од 9 кг.

ВесхинеИспитивање потенцијалног трансформатораПараметар (Спецификација)

Име		ЦТ ПТ анализатор заИспитивање потенцијалног трансформатора
Употреба		Класа П/ТП ЦТ
Излаз		0~180Врмси¼12Армси¼18Аи¼вршна вредности¼
ЦТ однос	Домет	1~30000
ЦТ однос	тачност	±0,05%
ПТ Ратио	Домет	1~30000
ПТ Ратио	тачност	±0,05%
Фаза	Домет	±5мин
Фаза	тачност	0.5мин
ДЦ отпор	Домет	0~300И©
ДЦ отпор	тачност	2%±2мИ©
Терет	Домет	0~300ВА
Терет	тачност	2%±0.2ВА
Напајање		АЦ220В±10%и¼50Хз
Услови животне средине
Тежина и димензије		Димензије: 340 мм × 300 мм × 150 мм, тежина

Типична примена

Опис параметра ЦТ теста за ВесхинеИспитивање потенцијалног трансформатораје:

параметрима	Опис	P	ТПИ	мерити	ПР	ПКС	ТПС	ТПКС	ТПЗ
називна примарна струја	Користи се за прецизно израчунавање односа стварне струје	√	√	√	√	√	√	√	√
номинално оптерећење	Називно оптерећење плоче, фактор снаге за 0,8 или 1	√	√	√	√	√	√	√	√
фактор снаге	Називно оптерећење плоче, фактор снаге за 0,8 или 1	√	√	√	√	√	√	√	√
Оцењени тачан гранични коефицијентКалф	Одредбе таблице, подразумевано 10, које се користе за израчунавање границе е.м.ф. и њихову одговарајућу сложену грешку	√
Оцењени тачан гранични коефицијентКалф		√
Називни симетрични коефицијент струје кратког спојаКссц	Одредбе плоче, подразумевано 10, које се користе за израчунавање врха и њихових одговарајућих граница е.м.ф транзиентеррор		√				√	√	√
Називни симетрични коефицијент струје кратког спојаКссц			√				√	√	√
Примарна временска константа	подразумевано: 100мс		√					√	√
Друга временска константа	подразумевано :3000мс		√						√
Радни циклус	Ц-т1-О или Ц-т1-О-тфр-Ц-т2-Ои¼подразумевано: циклус Ц-т1-О		√					√
т1	Тренутно временско ограничење по први пут, подразумевано: 100 мс		√					√
тал1	Време потребно да се постигне наведена тачност током првог циклуса магнетизације, подразумевано: 40 мс
тфр	Време потребно да се постигне наведена тачност током другог циклуса магнетизације, подразумевано: 500 мс, ЦхоосеЦ-т1-О-тфр-Ц-т2-О, Биће приказан циклус		√					√
т2	Тренутно временско ограничење по други пут, подразумевано: 100 мс. ИзаберитеЦ-т1-О-тфр-Ц-т2-О, Биће приказан циклус		√		√			√
тал2	Други ток одржавањем тачних ограничења времена, подразумевано: 40 мс		√					√
тал2	изаберите Ц-т1-О-тфр-Ц-т2-О, циклус ће бити приказан		√					√
Оцењени коефицијент сигурности инструмента ФС	Регулација натписне плочице, подразумевано: 10			√
Оцењени коефицијент сигурности инструмента ФС	Користи се за израчунавање границе композитне грешке и њихове одговарајуће електромоторне силе			√
Називни рачунски коефицијенти						√
Називни потенцијал тачке прегиба (Ек)						√
Односно дописивање са Ек						√
фактор димензионисања							√
Ратед Уал	Називни еквивалентни квадратни гранични напон						√
Иал се дописује са Уалом							√

Опис параметра ПТ теста за ВесхинеИспитивање потенцијалног трансформатораје:

експериментални предмет			Опис	Шема повезивања
отпор	узбуђење	однос	Опис	Шема повезивања
√			Измерите отпор секундарног намотаја ЦТ-а	Слика 2.10, мора се искључити ако се мери примарни намотај.
√	√		Измерите отпор секундарног намотаја и карактеристике побуде ЦТ-а	Слика 2.10, мора се искључити ако се мери примарни намотај.
		√	Проверите његов однос и поларитет	Слика 2.11

Избори

Весхине има 8 година искуства посебно за бављење комплетним асортиманом електричне опреме. Тренутно, Весхине је измислио различите ЦТ ПТ анализаторе заИспитивање потенцијалног трансформаторакао што је приказано у форми:

ИНФОРМАЦИЈЕ ЗА НАРУЧИВАЊЕ ЦТ ПТАНАЛИЗАТОРА ЗАИспитивање потенцијалног трансформатора
Цат. Не.	Максимални тестни напон	Макс. струја тестирања	Тачност теста односа	Димензије	Тежина
ВС-2800	0 до 2500 Врмс	0 до 1000 А	±0,2%	425 к 290 к 310 мм	30 кг
ВС-2800А	0 до 180 Врмс	0 до 150 А	±0,1%	340 к 300 к 150 мм	9 кг
ВС-2800Б	0 до 180 Врмс	0 до 150 А	±0,05%	340 к 300 к 150 мм	9 кг

*Засновано на проблемима у ланцу снабдевања: Молимо контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и време испоруке.

КАКО ОДАБРАТИ ЦТ ПТ АНАЛИЗЕРФОРИспитивање потенцијалног трансформатора?

■ВС-2800:Права фреквенција снаге, симулира радно стање трансформатора.

■ВС-2800А:Надограђен на бази ВС-2800, коришћењем технологије конверзије фреквенције, компактног кућишта, јаке отпорности на сметње, нижег тестног напона значи сигурније и поузданије.

■ВС-2800Б:Прецизност теста односа окретаја без премца је достигла 0,05%, мала иновација, велика мудрост.

Сертификати квалитета

Увек верујемо да је сав успех наше компаније директно повезан са квалитетом производа које нудимо. ЦТПТ анализатор заИспитивање потенцијалног трансформатораиспуњавају највише захтеве квалитета наведене у смерницама ИСО9001, ИСО14000:14001 и наш строги систем контроле квалитета.
