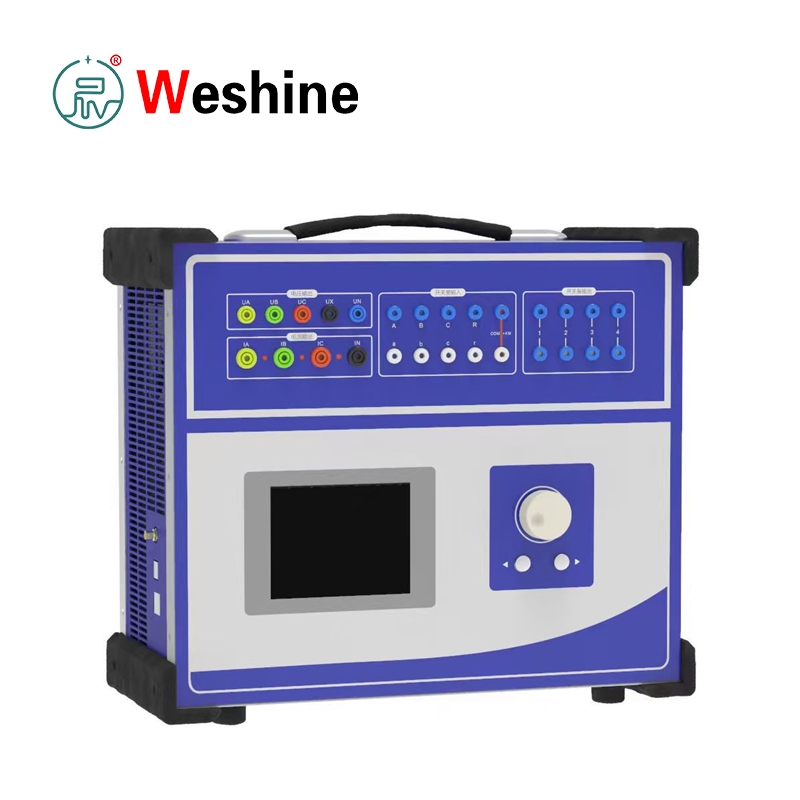

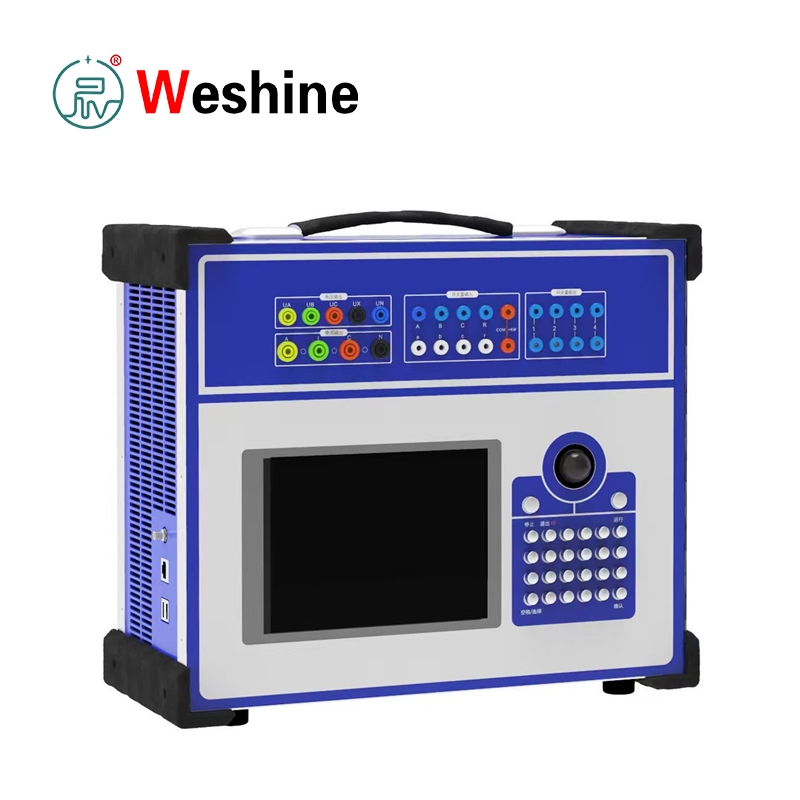

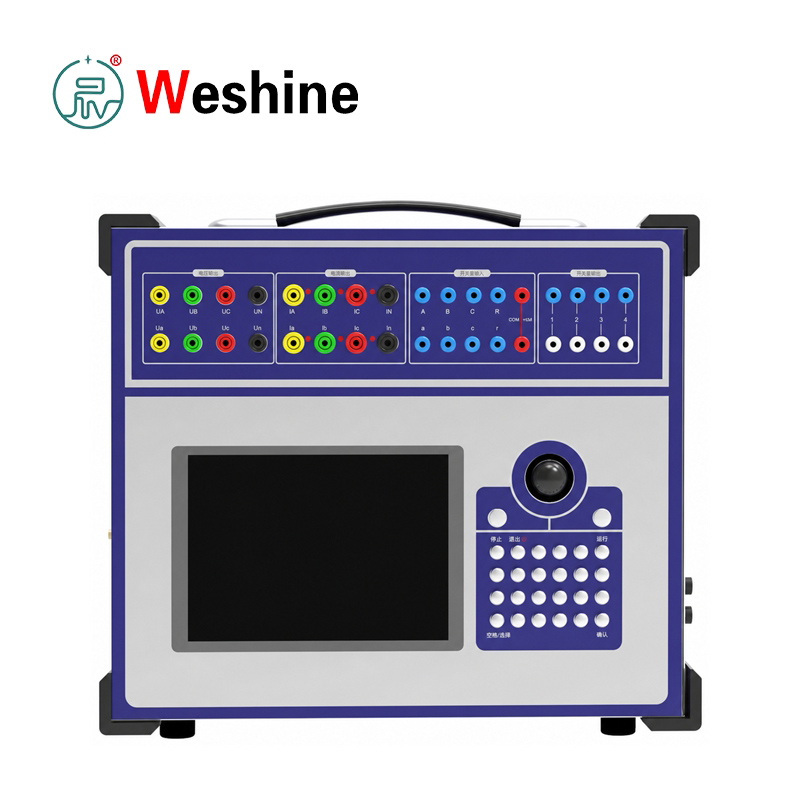

Тестер трофазне релејне заштите

Купите квалитетну опрему за тестер заштите трофазних релеја од Веисхине-а, професионалног произвођача у Кини, пројектована је за инспекцију заштитних релеја, микропроцесорских заштитних јединица, секундарних кола, опреме за аутоматизацију и комплетних система заштите електричне мреже. Релеји морају тачно да реагују испод кварова на линији, абнормалног напона, прекомерне струје, акција поновног затварања, окидача диференцијалне заштите и кретања управљачког кола, тако да је редовно тестирање од суштинског значаја за безбедан, координисан рад електроенергетског система.

Шта је тестер трофазне релејне заштите?

Трофазни тестер заштите релеја је професионални уређај за тестирање дизајниран да провери перформансе и радне карактеристике заштитних релеја, заштитних јединица заснованих на микропроцесору, секундарних кола, опреме за аутоматизацију и заштитних шема електроенергетског система.

Тестер генерише контролну секундарну струју, напон, фреквенцију, фазни угао, хармонијске, једносмерне и прекидачке сигнале да би симулирао нормалне и абнормалне услове система напајања. Применом ових симулираних сигнала на тестиране заштитне уређаје, инжењери могу да верификују подешавања релеја, вредности подизања, време рада, логику окидања и одзив контакта.

Вишеканални излаз струје и напона

Тестер трофазне релејне заштите је опремљен са 4 напонска канала и 3 струјна канала за свеобухватно тестирање релејне заштите. Напонски канали подржавају фазни напон, линијски напон, напон нулте секвенце, неуравнотеженост напона, губитак напона, померање фреквенције и тестове синхронизације.

Три струјна канала могу да раде независно за испитивање појединачних фазних струја или да се повезују паралелно да обезбеде краткотрајни струјни излаз до 120А. Подржава тестирање прекострујних релеја, релеја земљоспоја, заштите од инверзног времена, диференцијалне заштите, даљинске заштите, логике поновног затварања, заштите од поднапона и фреквентних релеја.

Индустријска компјутерска контрола и рад на терену

Изграђен на индустријској рачунарској платформи, тестер интегрише уграђени дисплеј и локални оперативни панел за самостално тестирање на терену без екстерног рачунара. Параметри и резултати теста се могу видети директно на екрану, што га чини погодним за пуштање у рад и одржавање на лицу места.

Опрема се такође може повезати са рачунаром са компатибилним софтвером за подршку напредним функцијама тестирања, управљање подацима и аутоматско генерисање извештаја о тестирању.

Флексибилна струја, напон и ДЦ излаз

Тестер пружа широк спектар излазних могућности, укључујући:

Излаз наизменичне струје:0~40А по каналу, до 120А краткотрајни излаз са три паралелна канала

Излаз наизменичног напона:0~120В фазни напон и 0~240В линијски напон

ДЦ излаз:ДЦ струја, једносмерни напон и подесиво ДЦ помоћно напајање

Ове функције подржавају тестирање ДЦ релеја и омогућавају да се заштитни уређаји и секундарна кола укључе током пуштања у рад на терену.

Мерење фреквенције, хармоника и времена

Тестер интегрише варијабилну фреквенцију и излаз хармонијског сигнала како би симулирао различите радне услове електроенергетског система, укључујући варијацију фреквенције и хармонијска окружења више реда. Ово омогућава техничарима да процене перформансе релеја у различитим условима секундарног сигнала, а не само под стандардном фреквенцијом напајања.

Уграђени улазни и излазни модули прекидача подржавају детекцију контакта за искључење, праћење контаката релеја, симулацију прекидача, верификацију сигнала покретања и мерење времена акције. Временски опсег достиже 0,1мс до 9999с, омогућавајући прецизно мерење времена рада релеја, кашњења окидања, интервала поновног затварања и логичког одзива заштите.

Опсег примене и безбедност

Тестер трофазне заштите релеја је погодан за тестирање електромагнетних релеја, статичких релеја, дигиталних заштитних уређаја, микропроцесорских релеја, уређаја за поновно затварање и система заштите трансформатора, линија, мотора и генератора.

Широко се користи у трафостаницама, електранама, фабричким дистрибутивним просторијама, железничким мрежама за напајање и професионалним релејним лабораторијама.

Интегрисано је више функција заштите, укључујући заштиту од преоптерећења излаза, самодијагнозу квара, блокаду излаза и дизајн снаге за меко покретање. Ове функције помажу у заштити и тестера и повезане опреме током рада на терену. Опремом треба да рукују обучени техничари упознати са безбедношћу секундарног кола, стандардним процедурама ожичења и токовима рада за тестирање релеја.

Опрема је у складу саГБ/Т 7261-2008иДЛ/Т 624-2010. Оператери треба да се придржавају локалних кодекса за тестирање релеја, правила пуштања у рад електране и безбедносних стандарда на лицу места током употребе.

Упутство за употребу производа

Тестер трофазне релејне заштите генерише контролну секундарну струју, напон, фреквенцију, фазни угао, хармонијске, једносмерне и прекидачке сигнале да би симулирао нормалне и неисправне услове мреже, а затим шаље сигнале тестираном заштитном уређају. Надзире контактне радње, излазе окидања, повратне сигнале и логичке повратне информације, аутоматски бележећи време акције и вредности радних подешавања.

Пре тестирања, потврдите модел релеја, називну секундарну струју, називни секундарни напон, потражњу за једносмерном струјом, тип контакта за искључење и унапред подешене параметре заштите. Проверите дијаграме ожичења заштитних уређаја, изолујте испитна кола у складу са безбедносним правилима, а затим прописно ожичите струјне излазе, напонске излазе, улазно/излазне портове прекидача и прикључке за помоћну једносмерну струју.

Кораци теста релеја прекомерне струје:Подесите излазну струју, фазни угао, фреквенцију и трајање теста. Постепено појачајте струју према стандардним процедурама тестирања, забележите вредност подизања, вредност испадања и време рада. За трофазно тестирање велике струје, паралелна три струјна канала да би се постигао максимални краткотрајни излаз од 120А.

Кораци испитивања напонског релеја:Повежите напонске канале и конфигуришите фазни или линијски напон по потреби. Јединица симулира поднапон, пренапон, напон нулте секвенце, неравнотежу напона и фазни помак; Функција померања фреквенције служи за смањење оптерећења испод фреквенције и калибрацију фреквентног релеја.

Испитивање удаљености, усмерености, диференцијалне заштите и заштите од поновног затварања: Подесите напон, струју, фазни угао и контакте прекидача пратећи заштитне логичке шеме. Опрема прати кретање контакта релеја и мери време окидања; излазни портови прекидача симулирају помоћне контакте прекидача или екстерне логичке сигнале када је то потребно.

Испитивање ДЦ релеја и помоћних кола:Користите излаз једносмерног напона/струје унутар номиналних опсега. Када је напајање једносмерном струјом на лицу места недоступно или је потребно изоловано тестно напајање, активирајте уграђено подесиво помоћно напајање једносмерном струјом.

Након завршетка свих тестова, упоредите измерене вредности акције и податке о времену са унапред подешеним поставкама заштите. Архивирајте записе о испитивању у складу са прописима о интерном одржавању и пуштању у рад.

Основне карактеристике

1. Стандардни 4-фазни напонски и 3-фазни независни струјни излазни канали

2. Једноканални излаз наизменичне струје до 40А

3．Три паралелна струјна канала подржавају краткотрајни максимални излаз од 120А

4. Опсег излазног напона АЦ фазе: 0~120В

5．АЦ линијски напон излазног опсега: 0~240В

6. Уграђени излаз једносмерне струје за све сценарије тестирања заштите релеја

7. Уграђени излаз једносмерног напона за симулацију стања секундарног кола

8. Независни подесиви ДЦ излаз за помоћно напајање

9. Временски опсег деловања релеја: 0.1мс ~ 9999с

10．Пребаците улазне канале за праћење статуса контакта релеја у реалном времену

11. Пребаците излазне канале за симулацију прекидача и спољних контактних сигнала

12．Излаз хармонијског сигнала за тестирање карактеристика хармонијског одзива заштитних уређаја

13．Излаз сигнала променљиве фреквенције за инспекцију фреквентног релеја

14．Уграђени екран за јасно приказивање свих тестних параметара и резултата

15．Индустријска компјутерска контрола омогућава потпуно независан рад ван мреже

16．Резервисани УСБ порт за читање података и подршку за повезивање софтвера

17．Аутоматско блокирање излаза под ненормалним радним статусом како би се спречило оштећење опреме

18．Интегрисана самопровера грешака и функције вишеслојне хардверске заштите

19．Компатибилан са калибрацијом заштите микропроцесора, статичких релеја и електромагнетних релеја

20．Све-у-једном алат за пуштање у рад на терену, свакодневно одржавање и лабораторијска испитивања

Сценарији апликација

1. Тимови за рад и одржавање електричне мреже

Извршити пуштање у рад нових трафостаница, периодичну калибрацију заштите, инспекцију секундарног кола, испитивање оклопног кола и одржавање комплетне шеме заштите.

2. Произвођачи трансформатора

Спровести фабричку инспекцију заштитних ормана, верификацију диференцијалног релеја, проверу интерфејса температурне заштите и фабричка тестова прихватања заштитних панела.

3. Електране

Комплетна калибрација заштите генератора, заштите главног трансформатора, заштите мотора, помоћног електроенергетског система и заштите расклопних уређаја током пуштања у рад јединице и одржавања у прекидима.

4. Железничка индустрија

Железничке вучне трафостанице и дистрибутивне мреже опремљене су уређајима за релејну заштиту. Опрема се бави рутинским одржавањем релеја, верификацијом заштите фидера и прегледом логике окидања прекидача.

5. Велика индустријска предузећа

Челичана, рударска, петрохемијска и производна постројења користе га за редовно одржавање средњенапонских релеја, испитивање заштите мотора и инспекцију заштитних кола фабричке трафостанице.

6. Универзитети и установе за стручно оспособљавање

Применити машину за подучавање теорија релејне заштите, операције секундарног испитивања убризгавања, симулацију стања квара и практичну обуку координације заштите.

7. Лабораторије за испитивање треће стране

Комплетна калибрација релеја, верификација перформанси заштитне опреме, пријемна инспекција и екстерно пуштање у рад.

8. Екипе за одржавање каблова

Након замене или поправке кабла, проверите заштиту фидера, заштиту од земљоспоја, логику поновног затварања и усклађена секундарна контролна кола.

Доступни предмети за тестирање

1．Укупна провера перформанси заштитних уређаја заснованих на микропроцесору

2．Калибрација и верификација електромагнетних релеја

3．Тестирање перформанси статичких релеја

4．Тестирање вредности подизања и временског ограничења за прекострујне релеје

5. Потпуна инспекција релеја земљоспоја

6．Калибрација релеја заштите од поднапона и пренапона

7．Тестирање перформанси фреквентних релеја

8．Тест функционалне симулације за усмерену заштиту

9．Комплетна калибрација диференцијалне заштите

10． Симулација услова рада за заштиту на даљину

11．Функционална инспекција уређаја за аутоматско поновно затварање

12．Провера струјног кола окидања прекидача

13．Пуно пуштање у рад секундарног кола на лицу места

14．Фабричко тестирање за пријем заштитних панела

15．Прецизно мерење времена деловања релеја

Практичан случај примене

Област индустрије: Надоградња и пуштање у рад средњенапонских трафостаница

Пројектни изазов: Грађевински тим је преузео пројекат реновирања трафостанице. Његове унутрашње заштитне плоче су садржавале прекострујне, уземљене, поднапонске, поновно затварање и логичке функције окидања. Пројекат је захтевао једну машину која је могла да емитује трофазну струју, четворофазни напон и подржава симулацију контакта и високо прецизно време. Ово је место где тестер трофазне релејне заштите пружа могућност тестирања све у једном.

Комплетан ток теста: Техничари су повезали уређај са струјним улазним терминалима релеја, терминалима за улаз напона, контактима за искључење и екстерним логичким круговима. Прво су тестирали вредности подизања и испадања наизменичне струје, а затим су забележили време деловања заштите под симулираном струјом квара. Напонски канали симулирају поднапон и стање опоравка напона; прекидач излаз симулира стање помоћног контакта прекидача се мења, док улаз прекидача синхроно снима сигнале окидања и повратка.

Исход пројекта: Све вредности подешавања релеја су се поклапале са шемом пуштања у рад. Подаци о времену путовања и радњи су уписани у документе о раду и одржавању. Сва одступања у ожичењу и подешавањима су исправљена пре него што су заштитни панели званично пуштени у рад.

Предности примене: Стандардизовани секундарни сигнали симулације се генеришу од стране једне машине, са следљивим временским подацима за архивирање. Нису потребни посебни извори струје, извори напона, тајмери ​​или симулатори контаката, што драстично смањује количине алата на лицу места. Смањите укупне трошкове набавке за инжењерске компаније.

ФАК

1、За шта се користи тестер трофазне релејне заштите?

Користи се за испитивање секундарног убризгавања заштитних релеја, уређаја за заштиту микропроцесора, окидачких кола, уређаја за поновно затварање и заштитних панела.

2、Колико излаза напона и струје има ВС-ЈБ900?

Обезбеђује стандардни 4-фазни напон и 3-фазни струјни излаз.

3、Који је максимални излаз наизменичне струје?

Свака фаза може да произведе 0 до 40 А РМС. Када су три струјна канала повезана паралелно, излаз може да достигне 0 до 120 А РМС за краткотрајно тестирање.

4、Који је опсег излазног наизменичног напона?

Опсег излазног напона фазе је од 0 до 120 В РМС, а опсег излазног напона линије је од 0 до 240 В РМС.

5、Може ли тестер да мери време деловања релеја?

Да. Опсег мерења времена је од 0,1 мс до 9999 с, са тачношћу од 0,1 мс.

6、Да ли тестер трофазне релејне заштите подржава ДЦ излаз?

Да. Подржава излаз једносмерне струје, излаз једносмерног напона и независни ДЦ излаз за помоћну снагу за тестирање релеја и секундарног кола.

7、Које врсте релеја се могу тестирати?

Тестер се може користити за прекострујне, земљоспојне, напонске, фреквенцијске, диференцијалне, даљинске, усмерене, поновно затварање и друге заштитне уређаје.

8、Који стандарди су применљиви?

Референтни стандарди за овај тип тестера релејне заштите укључују ГБ/Т 7261-2008 и ДЛ/Т 624-2010. Корисници такође треба да прате локалне процедуре тестирања релејне заштите.
