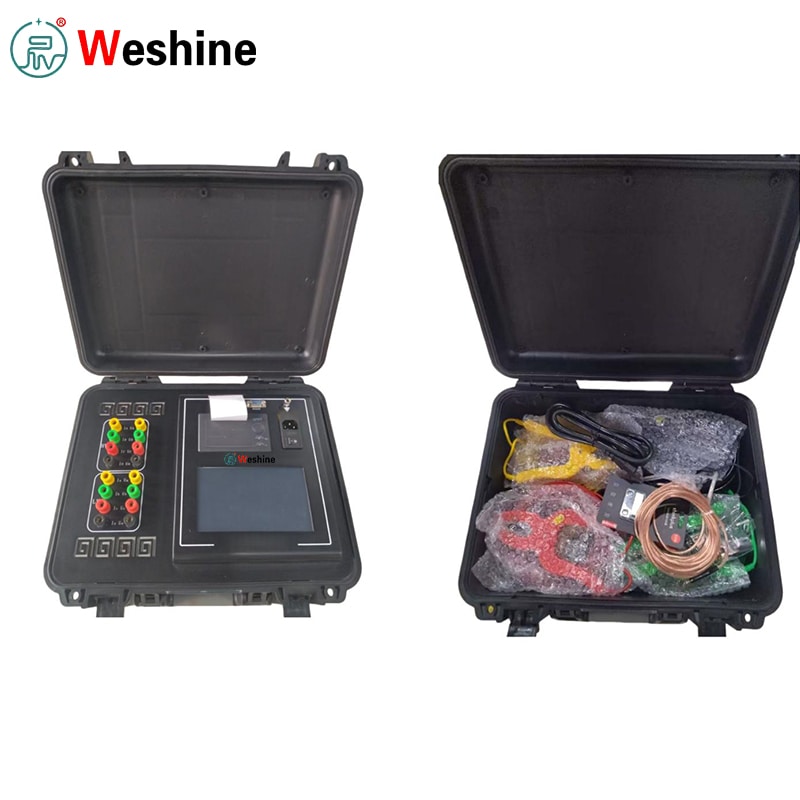

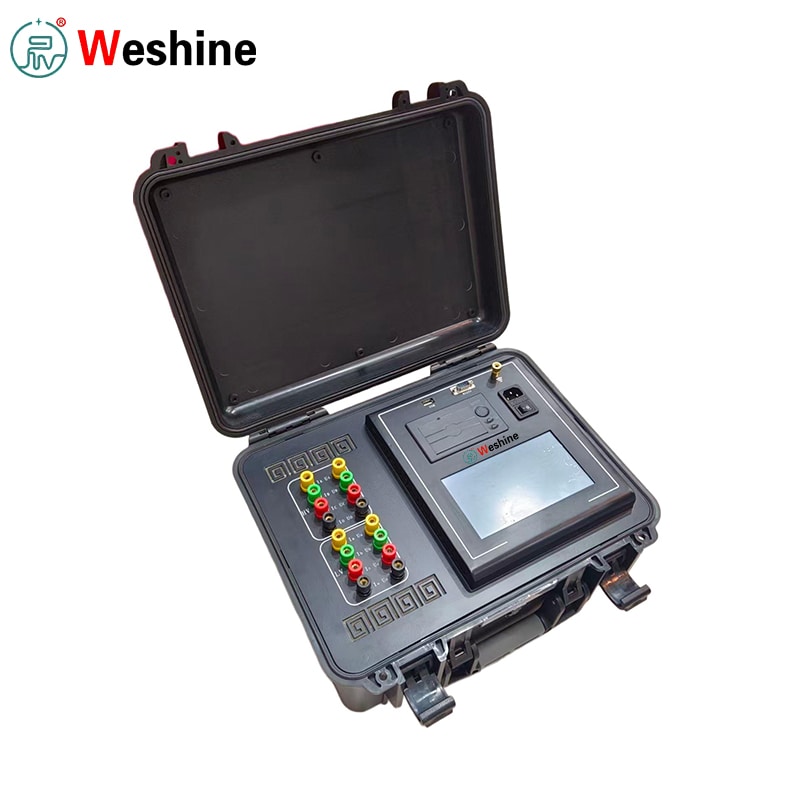

Трансформатор ДЦ отпор и однос окрета 2 у 1 тестер

Весхине, професионални произвођач из Кине, обезбеђује висококвалитетни тестер ДЦ отпора и односа обртаја трансформатора 2 у 1, који обавља две основне процедуре верификације енергетских трансформатора: тест отпора намотаја једносмерне струје и тест односа обртаја.

● ДЦ провере отпора:лоше контактне тачке, унутрашњи дефекти намотаја, кварови на измењивачу, лабаве везе и неуравнотежен отпор између фазе.

● Тестирање односа окретаја:потврђује да ли се стварни однос трансформатора, положај славине и векторска група подударају са натписном плочицом и спецификацијама дизајна.

Интегрише обе критичне функције испитивања у оквиру једног инструмента. Теренске екипе више не морају да превозе два одвојена тестера. Једном када се повежу високонапонски и нисконапонски испитни каблови, вишеструки тестови се могу завршити без поновљених промена ожичења.

Мерење ДЦ отпора

За мерење ДЦ отпора, јединица омогућава трофазно истовремено тестирање заједно са аутоматским магнетизацијом.

● За звездасто конфигурисане намотаје са неутралном тачком, А0, Б0 и Ц0 фазни отпори се могу истовремено ухватити да би се скратили укупни циклуси испитивања.

● Приликом тестирања трофазних петокраких трансформатора са унутрашњим трокутастим везама, уграђени аутоматски режим побуде додатно повећава ефикасност тестирања на нисконапонским странама.

Резултати тестирања и заштита

Резултати испитивања за високонапонске, средњенапонске и нисконапонске намотаје могу се приказати и одштампати директно на лицу места.

● Аутоматски израчунава дебаланс трофазног отпора.

● Излази очитавања отпора претворена у номиналну температуру.

● Обезбеђује потпуне записе о испитивању трансформатора спремне за проверу.

● Свеобухватна заштита од повратне електромагнетне струје штити оператере током пражњења ДЦ отпора и руковања тест кабловима.

Мерење односа обртаја

Приликом мерења односа навоја, тестер ДЦ отпора и односа навоја 2 у 1 подржава и једнофазно и аутоматско трофазно тестирање намотаја.

● Оператери бирају одговарајућу групу повезивања трансформатора.

● Мери вредност односа, грешку односа и параметре групе везе у фазама АБ, БЦ и ЦА.

● Једнофазно мерење односа обртаја може да се заврши за приближно 15 секунди као што је документовано у званичном приручнику.

Операције и управљање подацима

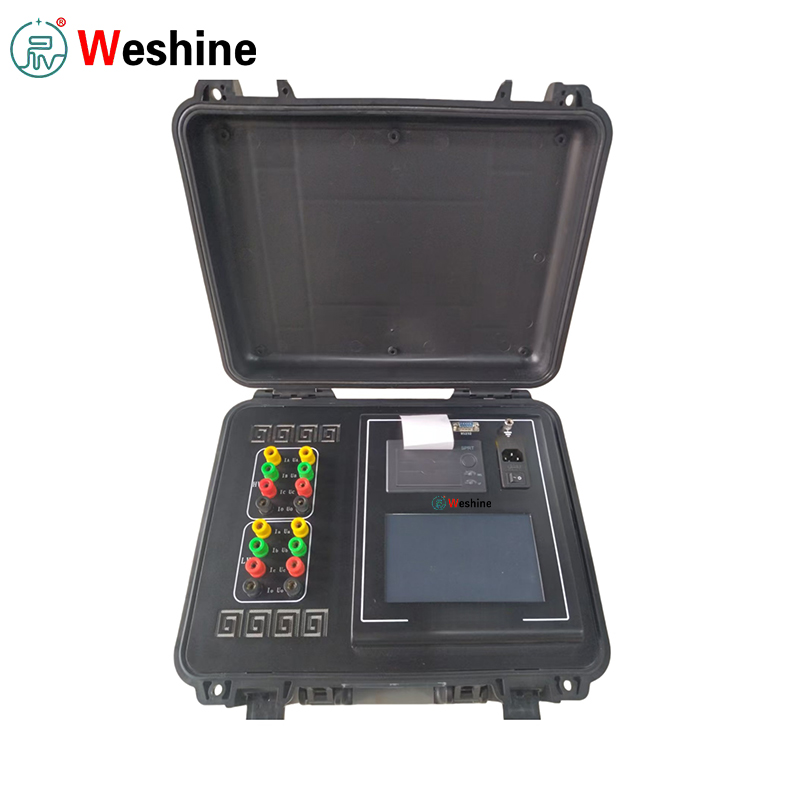

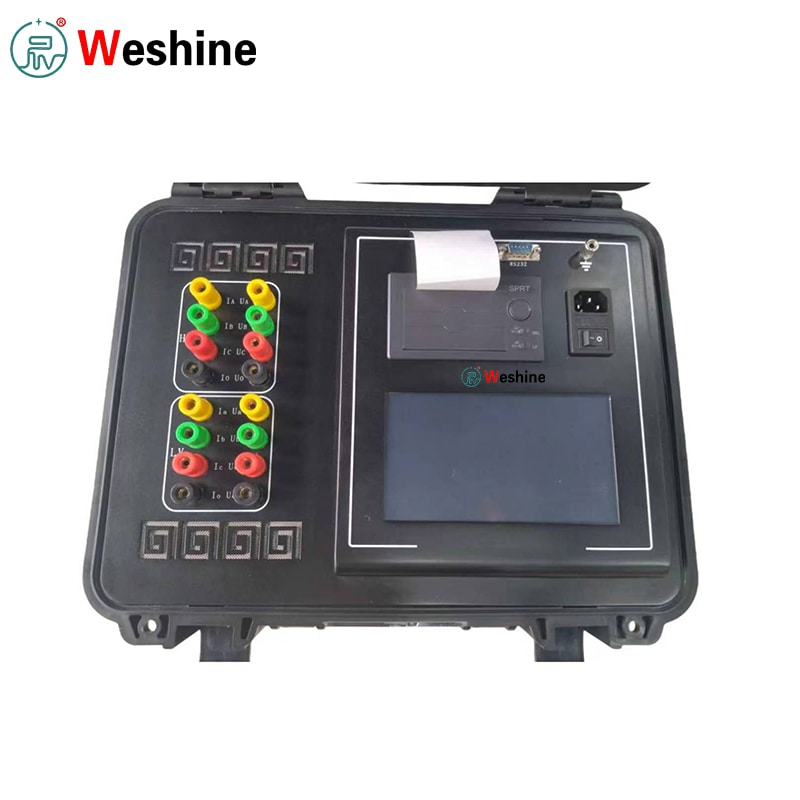

Интеракција корисника се одвија на 7-инчном ЛЦД екрану у боји осетљивом на додир са двојезичним упутствима на екрану на кинеско-енглеском.

● Извештаји о тестирању могу да се генеришу тренутно преко уграђеног микро штампача.

● Сви скупови података могу бити сачувани на УСБ флеш дисковима и организовани према датуму тестирања и серијском броју трансформатора.

● Опције хардверске комуникације покривају изоловане РС232, Блуетоотх и интерне РС485 бус интерфејсе.

Тецхницал Параметерс

Водич за производе

Пре употребе тестера ДЦ отпора и односа обртаја 2 у 1 трансформатора, проверите да ли је циљни трансформатор потпуно без напона, безбедно испражњен и правилно уземљен. Увек повежите терминал заштитног уземљења инструмента пре него што причврстите било какве испитне копче.

За тестирање ДЦ отпора, причврстите високонапонске и нисконапонске струјно-потенцијалне копче на одговарајуће проводнике трансформатора. За трансформаторе са два намотаја, жичани терминали А, Б, Ц, О и а, б, ц, о прате шеме ожичења. За једнофазне трансформаторе, повежите релевантне терминале на високој и ниској страни према дијаграму. Укључите тестер са напајањем од 220 В наизменичне струје. Крећите се кроз меније на екрану осетљивом на додир да бисте унели ИД трансформатора, материјал намотаја, режим тестирања, опсег струје, параметре намотаја и подешавања конверзије температуре, а затим покрените мерење ДЦ отпора или односа обртаја.

Када покрећете тестове односа обртаја, изаберите тачне информације о групи везе и мењачу да бисте обезбедили исправан однос, грешку и излаз векторске групе. Ако се открије веза обрнутог поларитета, стање кратког споја или грешка у ожичењу, одмах зауставите тестирање и прегледајте све испитне каблове пре него што наставите са радом. По завршетку теста, прегледајте очитавања на екрану. Штампајте штампане извештаје када је то потребно, интерно складиштите записе или извезите скупове података на УСБ флеш диск за каснију компилацију извештаја.

Карактеристике

1、Подржава испитивање ДЦ отпора трансформатора и односа обртаја у једном инструменту.

2、Истовремено мери трофазни ДЦ отпор.

3、Мери однос трансформатора, грешку односа и векторску групу.

4、Пружа аутоматску магнетизацију за тестирање ДЦ отпора.

5、Пружа аутоматску методу побуде за интерно трофазне трансформаторе са пет кракова спојених на делта.

6、Аутоматски израчунава неравнотежу трофазног отпора.

7、Приказује и штампа податке о тесту намотаја високог, средњег и ниског напона.

8、Израчунава вредности отпора претворене у номиналну температуру.

9、Подржава једнофазно и трофазно мерење односа трансформатора.

10、Детектује високонапонску и нисконапонску обрнуту везу током тестирања односа.

11、Открива услове кратког споја трансформатора и кратког споја између завоја током тестирања односа.

12、Укључује свеобухватну заштиту од повратног ЕМФ-а.

13、Омогућава рад са екраном осетљивим на додир у боји од 7 инча.

14、Укључује уграђени микро штампач за извештаје о тестовима на терену.

15、Подржава УСБ складиште за резервну копију спољних података.

16、Пружа изоловану РС232 комуникацију и Блуетоотх комуникацију.

17、Укључује упутства за мени на кинеском и енглеском.

Сценарији апликација

Тестер ДЦ отпора и односа обртаја 2 у 1 служи произвођачима трансформатора за валидацију пре испоруке намотаја једносмерног отпора, фазног неуравнотежености, грешке односа обртаја и векторске групе. Једна јединица испуњава два обавезна захтева за фабричка испитивања и поједностављује припрему опреме и радни ток документације за тестирање за производне тимове.

За оператере енергетских предузећа и подстаница, овај дијагностички тестер се примењује на инсталацију нове јединице, пријем примопредаје, планирано одржавање и отклањање кварова. Подаци о отпору намотаја откривају потенцијално хабање контакта мењача и абнормално одступање фазног отпора; Резултати односа обртаја потврђују исправност положаја славине и групе везе.

У радионицама за поправку трансформатора, техничари се ослањају на овај тестер за процену статуса намотаја након премотавања, третмана сушења или ремонта мењача. Скупови података о отпорности и омјеру окретања прије поправке и након поправке могу се упоредити како би се потврдило да се трансформатори враћају у прихватљиво радно стање.

За екипе за пуштање у рад на терену, дизајн све-у-једном смањује количину опреме за тестирање која се транспортује на локације. Уграђено штампање, УСБ архивирање и сортирање података засновано на ИД-у трансформатора стварају добро структуриране записе за документе о прихватању пројекта и испоруке крајњег корисника.

Апликације

Трансформатор ДЦ отпор и однос окретаја 2‑у‑1 ТТР тестер је широко прихваћен од стране ОЕМ-а трансформатора, оператера енергетских предузећа, екипа за одржавање трафостаница, извођача радова за пуштање у рад, радионица за поправку трансформатора, одељења за индустријску енергију и добављача услуга за тестирање високог напона.

Типични субјекти тестирања укључују енергетске трансформаторе, дистрибутивне трансформаторе, монофазне и трофазне трансформаторе, двонамотајне и трофазне трансформаторе, намотаје повезане звездом, троугао спојене намотаје, трансформаторе за промену славина под оптерећењем, међусобне индукторе инструмента, генераторе, електромоторе са ниским отпором и другу опрему са ниским отпором.

Уобичајени псеудоними за претрагу у индустрији за иностране СЕО & Б2Б изворе: дијагностички тестер трансформатора, тестер отпора намотаја једносмерне струје, тестер односа обртаја трансформатора, тестер ТТР трансформатора, тестер односа трансформатора и отпора намотаја, тестер векторске групе трансформатора, инструмент за испитивање одржавања трансформатора.

Цустомер Цасе

Једном извођачу радова на одржавању трансформатора било је потребно тестирање дистрибутивног трансформатора веће ефикасности током периода нестанка струје у трафостаници. Раније је њихова теренска екипа користила посебан тестер једносмерног отпора и тестер односа обртаја, што је донело честе поновљене промене ожичења и неповезано вођење евиденције за сваку трансформаторску јединицу.

Применом тестера све-у-једном тестера ДЦ отпора и односа обртаја 2 у 1, тестови отпора једносмерне струје намотаја и односа и векторских група могу да се заврше са једним инструментом. Након правилног уземљења и инсталације водова, техничари снимају очитавања трофазног отпора намотаја, процењују фазни баланс, а затим настављају са проверама односа обртаја и векторске групе без преусмеравања испитних каблова.

Током једног задатка одржавања, излаз ДЦ отпора је означио абнормалну фазну девијацију под одређеним положајем славине. Тим је затим користио интегрисану ТТР функцију за унакрсну проверу подешавања славина и групе повезивања, локализујући основни узрок неисправног контакта измењивача славине. Одштампане штампане копије и дигитални записи сачувани на УСБ-у су директно додани званичним извештајима о одржавању.

Усвајање овог комбинованог тестера смањило је радно време за подешавање на лицу места, побољшало конзистентност података унакрсног тестирања и изгладило свеукупне токове рада инспекције трансформатора за техничаре сервиса на терену.

ФАК

П1: За шта се користи овај тестер?

А1: Обавља мерење једносмерног отпора намотаја трансформатора заједно са односом обртаја трансформатора и верификацијом векторске групе.

П2: Може ли овај тестер истовремено тестирати трофазни отпор?

А2: Да. Подржава истовремено тестирање трофазног ДЦ отпора, нудећи изборе струјних опсега од 10 А, 5 А и 1 А.

П3: Која је максимална тестна струја отпора ДЦ?

А3: За испитивање отпора на једносмерну струју појединачне фазе, максимална испитна струја достиже 20 А.

П4: Која је тачност мерења ДЦ отпора?

А4: Званични приручник наводи тачност мерења класе 0,2 са резолуцијом очитавања од 0,1 μΩ.

П5: Који је опсег мерења односа трансформатора?

А5: Опсег мерења односа обртаја обухвата 1 до 10000.

П6: Може ли да мери групу вектора трансформатора?

А6: Да. Он идентификује групе повезивања трансформатора, подржава уобичајене конфигурације укључујући ИИ, ИД, ДД и ДИ као што је наведено у корисничкој документацији.

П7: Колико је брз тест односа?

А7: Према приручнику производа, једнофазни тест односа обртаја може да се заврши у року од отприлике 15 секунди.

П8: Да ли подржава штампање и извоз података?

О8: Да. Овај тестер долази са уграђеним микро штампачем и УСБ меморијом за екстерно архивирање резултата теста.

П9: Који су комуникациони интерфејси укључени?

О9: Хардверски интерфејси садрже изоловану комуникацију РС232, Блуетоотх и интерну РС485 магистралу.

П10: Које сигурносне заштите су укључене?

А10: Механизми заштите укључују заштиту од повратне електромагнетске струје за тестирање отпора на једносмерну струју, детекцију обрнуте везе високог ниског напона, плус аларм кратког споја и грешке међу завојима током мерења односа.

Весхине Предности

Весхине Елецтриц испоручује професионалне инструменте за тестирање трансформатора и електричну дијагностичку опрему за комуналије, произвођаче трансформатора, подстанице, теренске извођаче, радионице за поправке и тимове за индустријско одржавање.

За овај тестер ДЦ отпора и односа обртаја 2-у-1 ТТР тестер, Весхине подржава глобалне купце са консултацијама о избору модела, практичним упутствима за методу тестирања, потврдом техничких параметара, документацијом спремном за пројекат и комплетном постпродајном услугом.

Тестирање трансформатора захтева ожичење без грешака, стабилно прикупљање ниског отпора, тачну валидацију односа и строгу контролу опасности након мерења једносмерне отпорности. Овај тестер обједињује два неопходна тока рада за инспекцију трансформатора у једну хардверску јединицу, опремљену радом на екрану осетљивом на додир, аутоматским прорачуном, штампањем на лицу места, складиштењем података у више режима и разноврсним комуникацијским могућностима.
