Тест односа трансформатора

Весхине® је измислио тестер односа окретаја за тестирање теста односа трансформатора са ЦЕ сертификатом, високог квалитета и тачности, измишљен и произведен у складу са националним стандардима, доступно комплетно решење за електрично тестирање. Контактирајте нас за више детаља о тестеру односа окретаја за тестирање теста односа трансформатора из Весхине-а!

Пошаљи упит ПДФ Довнлоад

Опис производа

Весхине

Однос трансформације трансформатора једнак је броју завоја примарног намотаја подељеном са бројем завоја секундарног намотаја. Однос трансформатора обезбеђује жељене перформансе трансформатора и одговарајући напон који захтева секундарни намотај.

Ако се захтева да секундарни напон буде нижи од примарног напона – трансформатор за поништавање – секундарни намотај треба да има мање обртаја од примарног и обрнуто за појачани трансформатор; када однос трансформатора смањује напон, он повећава струју и обрнуто, Стога је однос напона и струје идеалног трансформатора директно повезан са односом трансформације.

Нажалост, трансформатори нису савршени, у стварном трансформатору односи напона или струје можда неће одговарати физичким односима трансформатора због различитих електричних губитака као што су у гвозденом језгру трансформатора (хистереза и губици на вртложне струје) и бакра. губици (због отпора примарног и секундарног намотаја); стога, произвођачи покушавају да дизајнирају трансформаторе да минимизирају ове губитке за максималну ефикасност при пуном оптерећењу, конверзију снаге изнад 95%, чиме се обезбеђује разлика од не више од 5% од односа напона трансформатора/односа обртаја.

Весхине је измислио тест односа обртаја трансформатора, или ТТР тест, за мерењеТест односа трансформатораи потврђује да трансформатор има исправан однос примарних и секундарних навојака. Исправно коришћење овог теста може помоћи да се идентификују перформансе мењача, кратки завоји, отворени намотаји, погрешне везе намотаја и друге грешке унутар трансформатора. Весхинеов асортиман ТТР тестера је робустан да издржи тешке услове у којима тестирају неки трансформатори. Асортиман укључује различите функције за поједностављење и убрзање тестирања, као и трофазне ТТР тестере и ПТ и ЦТ ТТР тестере.

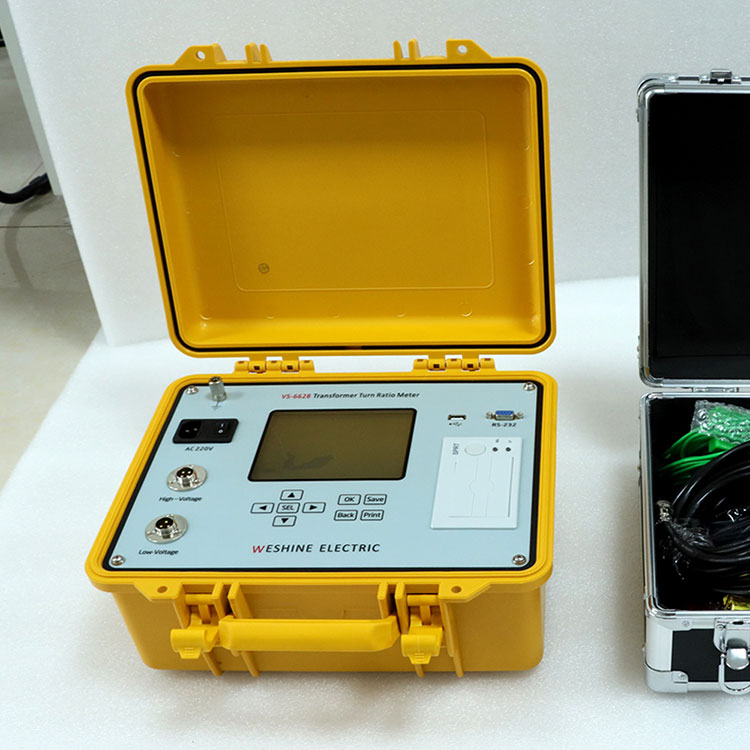

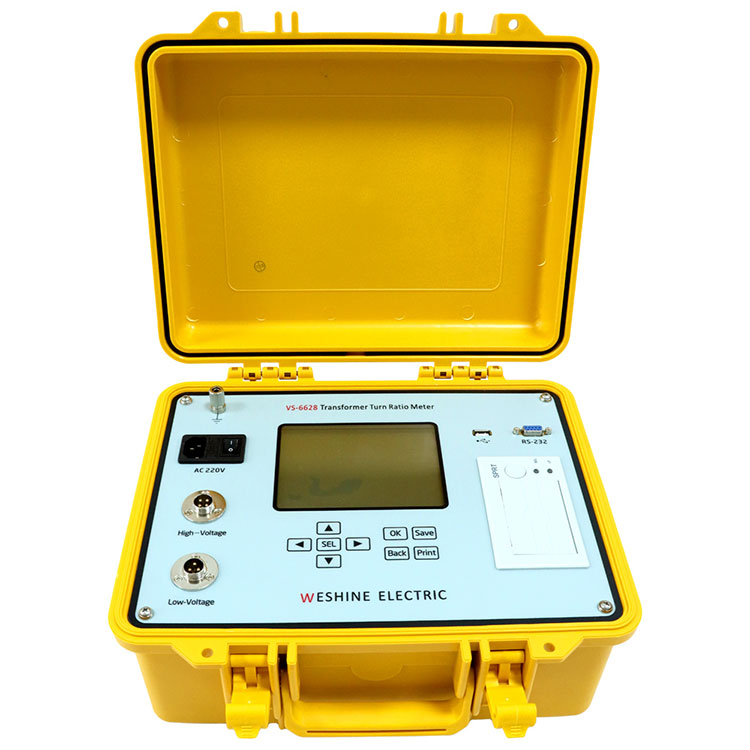

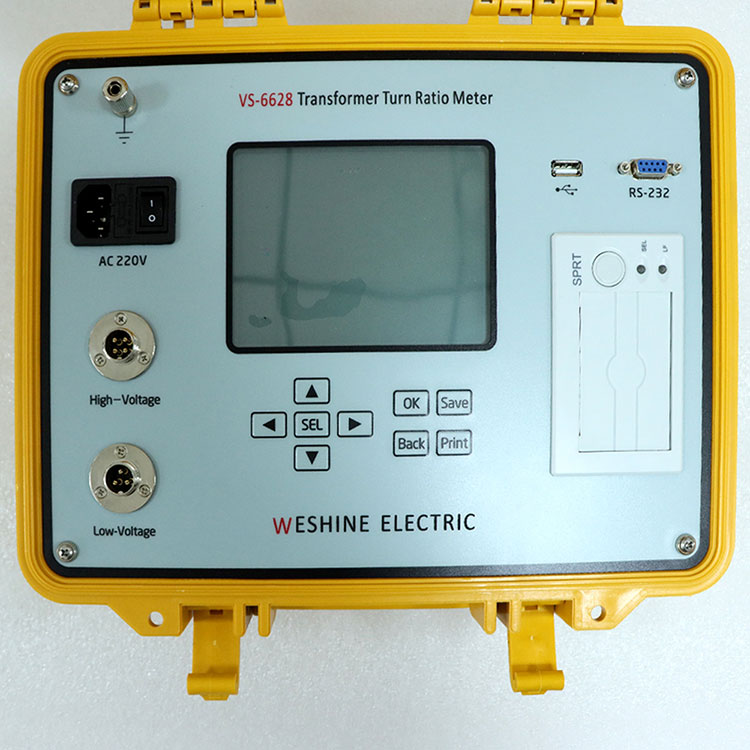

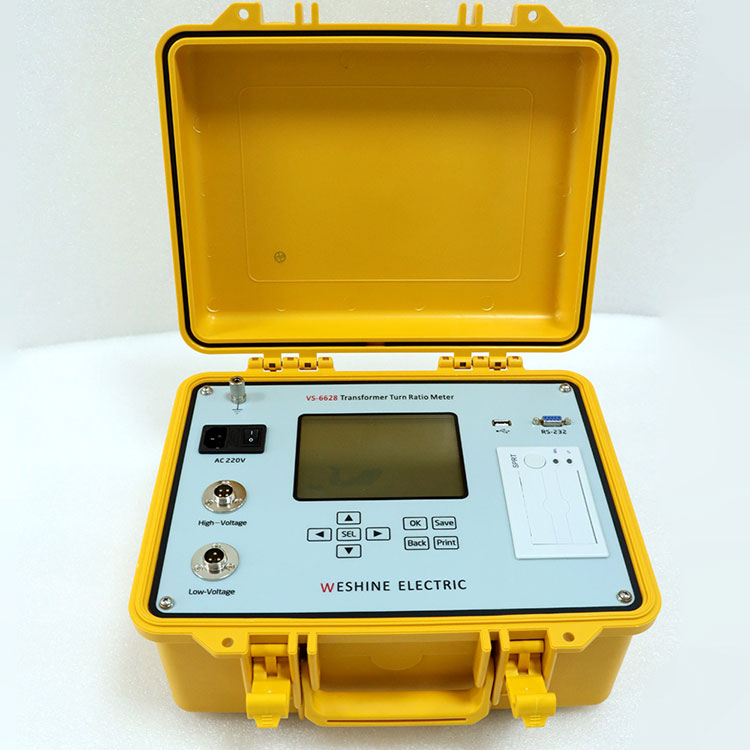

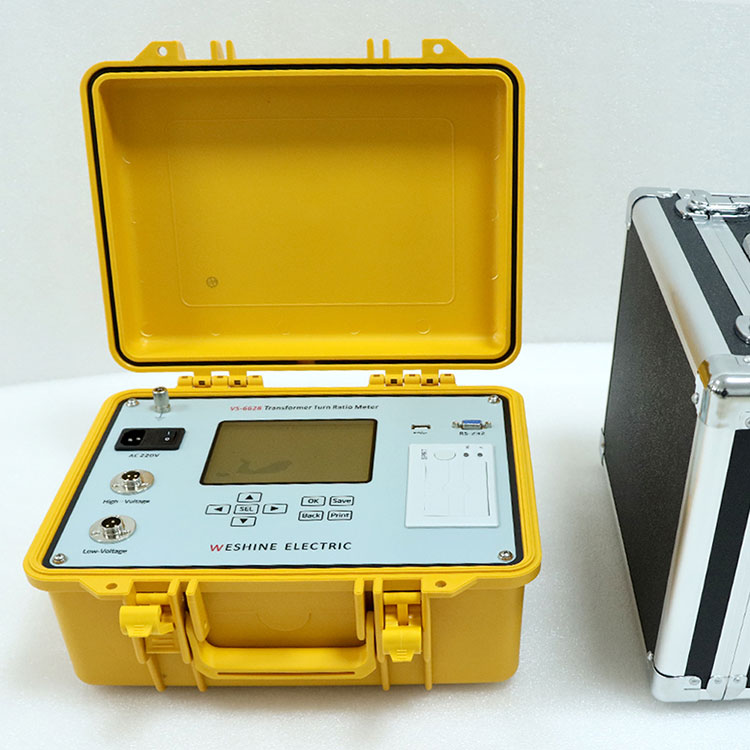

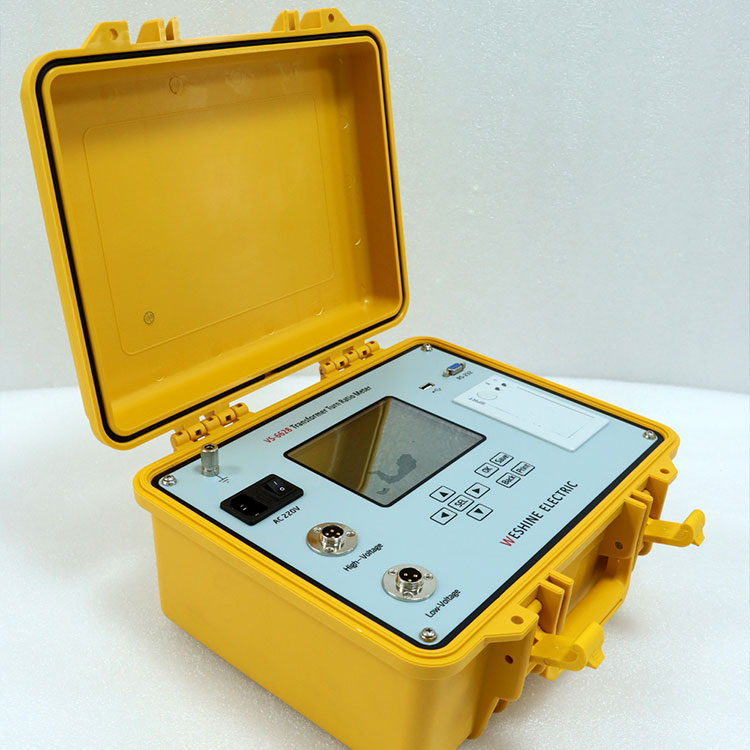

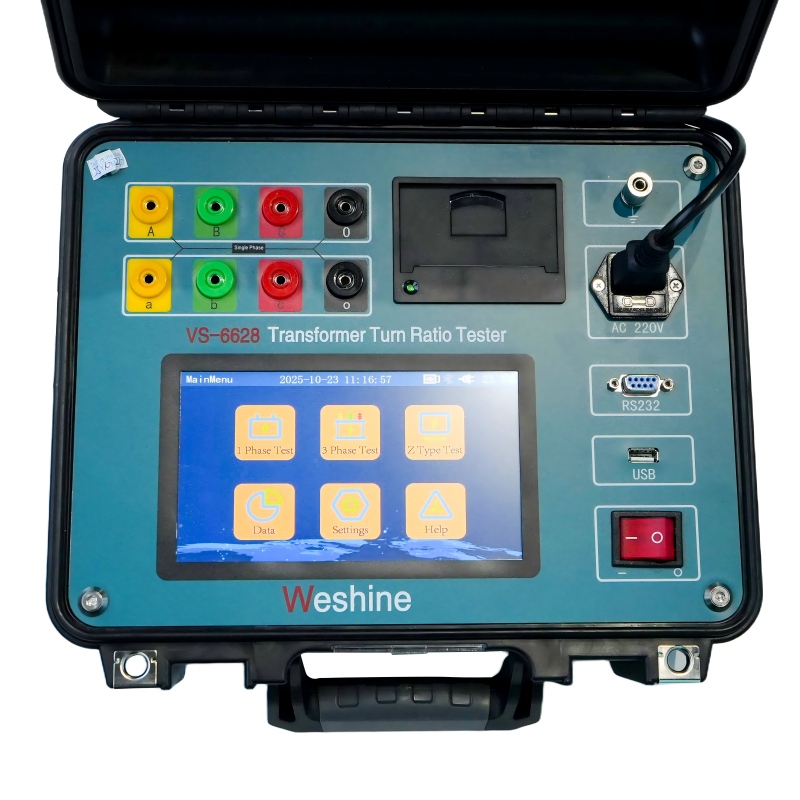

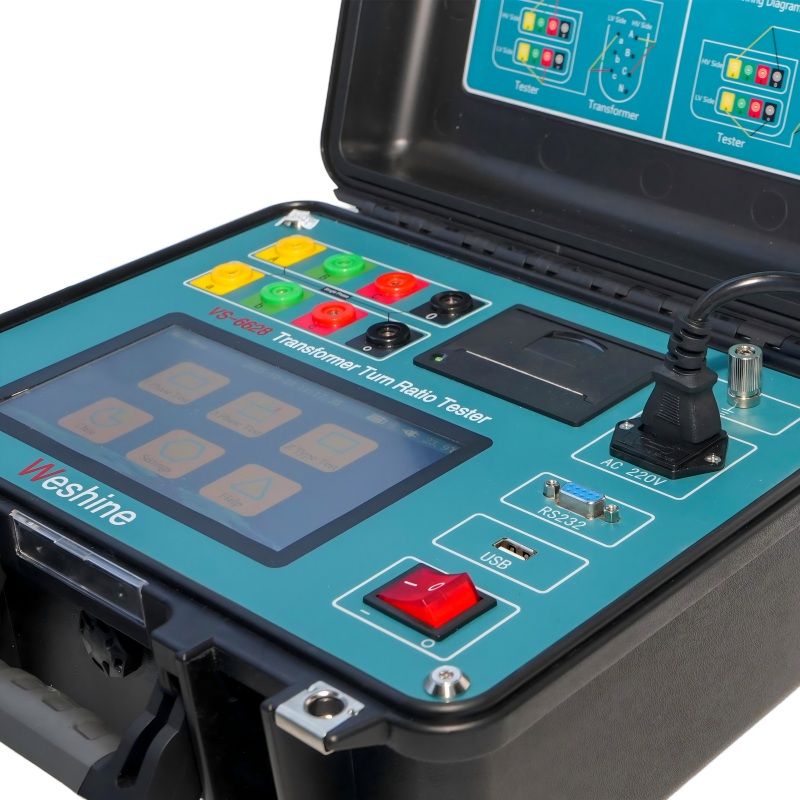

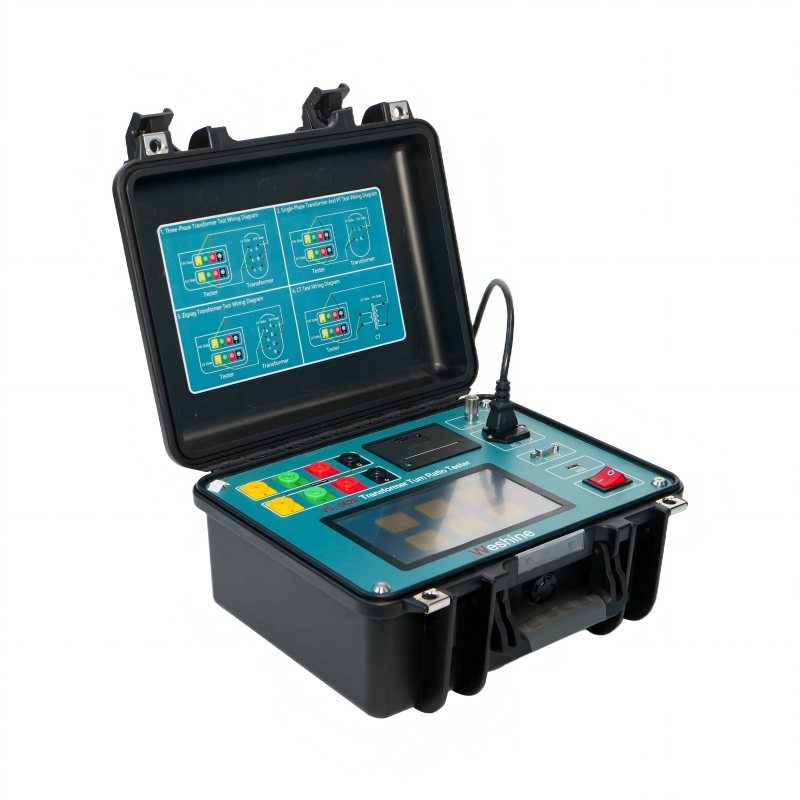

ВС-6628 серија тестних сетова за однос навоја трофазних трансформатора дизајнирана је за мерење односа обртаја енергетских, инструменталних и дистрибутивних трансформатора у трафостаници или производном окружењу. Робустан и робустан дизајн чини ове инструменте погодним за употребу у разним тешким окружењима. Наши каблови су посебно дизајнирани да обезбеде неопходну флексибилност потребну по хладном времену.

Али пошто су трансформатори подложни разним напрезањима и променама, како електричним тако и механичким, током свог животног века, исправан однос обртаја трансформатора се мора проверити пре него што се трансформатор пусти у рад и током различитих распореда одржавања, ево Тестер односа обртаја трансформатора Стога, односи навоја измерени коришћењем различитих комплета за испитивање односа завоја трансформатора (ТТР уређаји) укључују губитке који су типично присутни у трансформаторима, што резултира односима завоја који се разликују од физичког броја завоја, али одражавају стварне односе напона које очекују произвођачи и корисници, или однос правог трансформатора снаге трансформатора.

Весхине

ИНФОРМАЦИЈЕ О ПРОИЗВОДУ
Назив производа	ТЕСТЕР ОДНОСА ОБРАТА ЗА ИСПИТИВАЊЕ Тест односа трансформатора
Број модела	ВС-6628	Тест Ранге	0,9 ~ 10000
Прецизност	0,2%	Цертификати	ЦЕ; ЕМЦ; ЛВД; ИСО;
Типична примена	Испитује однос обртаја, померање фазе и поларитет.
Помагала у идентификацији
Димензије	345 к 295 к 175 мм	Тежина	5 кг

Избори

Весхине има 8 година искуства посебно за бављење комплетним асортиманом електричне опреме. Тренутно је Весхине измислио различите тестере односа окретаја за тестирањеТест односа трансформаторакао што је приказано у форми:

ИНФОРМАЦИЈЕ О НАРУЧИВАЊУ ТЕСТЕРА ОДНОСА ОБРАТА ЗА ТЕСТИРАЊЕТест односа трансформатора
Цат. Не.	Тест Ранге	Прецизност	Резолуција	Димензије (мм)	Тежина (кг)
ВС-6628	0,9 до 10000	0,2%	0.0001 мин	345 к 295 к 175	5
ВС-6629	0,9 до 10000	0,1% (0,9 до 500) 0,2% (500 до 3000) 0,3% (3000 до 10000)	0,9и½9,9999и¼0,0001и¼ 10и½99,999и¼0,001и¼ 100и½999,99и¼0,01и¼ 1000и½9999,9и¼0,1и¼ 10000 и вишеи¼1и¼	325 к 225 к 125	3.8
ВС-6630	0,9 до 10000	0,1% (0,9 до 2000) 0,3% (2000 до 10000)	0.0001 мин	360 к 280 к 160	6
ВС-6628Т	0,8 до 10000	0,1% (0,8 до 3000) 0,2% (3000 до 10000)	0.0001 мин	320 к 240 к 130	3
ВС-6628А	0,9 до 10000	0,1% (0,9 до 500) 0,2% (500 до 3000) 0,3% (3000 до 10000)	0,9и½9,9999и¼0,0001и¼ 10и½99,999и¼0,001и¼ 100и½999,99и¼0,01и¼ 1000и½9999,9и¼0,1и¼ 10000 и вишеи¼1и¼	246 к 156 к 62	1.7

На основу проблема у ланцу снабдевања: Молимо контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и рокове испоруке.

Сертификати квалитета

Увек верујемо да је сав успех наше компаније директно повезан са квалитетом производа које нудимо. Тестер односа окретаја за тестирањеТест односа трансформатораиспуњавају највише захтеве квалитета наведене у смерницама ИСО9001, ИСО14000:14001 и нашем систему строге контроле квалитета.
