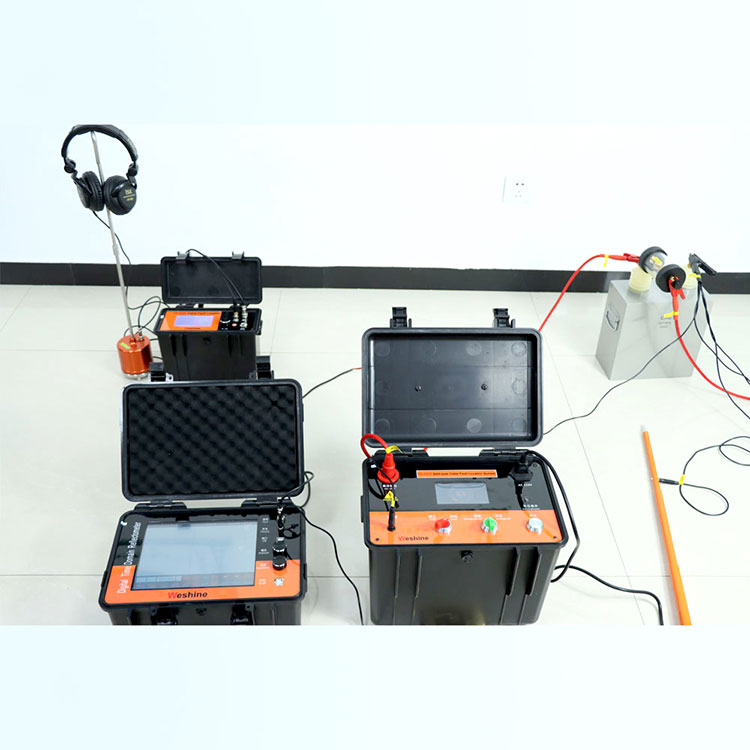

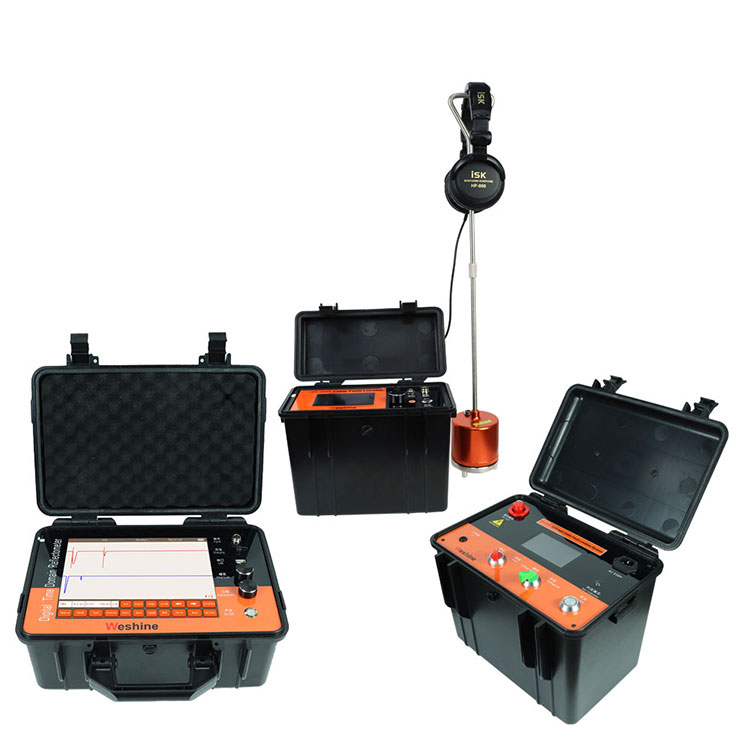

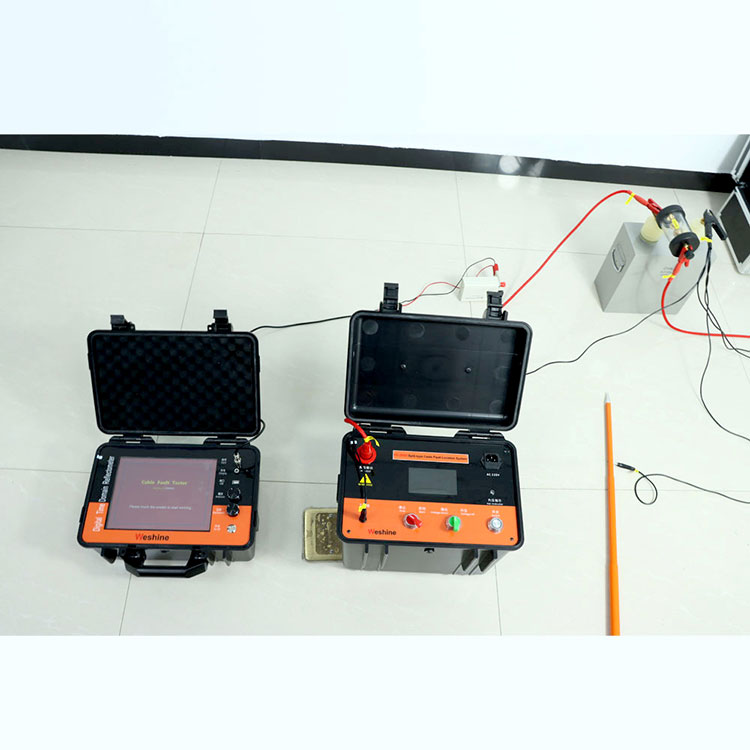

Локатор удаљености подземног кабла

Шта треба да урадите када постоје кварови на кабловима?

Већину кварова каблова не можете видети очима, тако да вам је потребан систем лоцирања квара кабла. Ово је процес у више корака који треба да се уради што је могуће безбедније и брже, пошто струја није доступна купцу.

Корак 1. Раздвајање каблова и мере безбедности: Отказивање кабла је скоро увек неповратно. То значи да је дотични кабл активирао заштитни уређај на једном или оба краја кабла и да је кабл изолован и није уземљен (неуземљен).

Први задатак је да обезбеди каблове од стране квалификованог особља. Пре уземљења, препоручује се изолација једног или оба краја. Само поштујући одговарајуће процедуре, тестер може приступити каблу и припремити га за тестирање.

Корак 2. Идентификација кабла: Ако постоји више каблова, тест идентификације кабла одређује исправан кабл за употребу. Јасна идентификација каблова пре њиховог сечења је неопходна за безбедно одржавање. Грешке овде могу бити фаталне и довести до још дужих прекида везе повезаних клијената.

Корак 3. Праћење кабла: Када се подземни каблови први пут полажу, они ретко иду у правој линији, већ се криве у дубини и правцу. Траса кабла се врши како би се осигурало да траса кабла прати очекивану путању.

Корак 4. Идентификација квара: Први важан корак је идентификовање неисправне фазе и утврђивање да ли има низак или висок отпор.

Овај тест утврђује исправне методе и опрему за дијагнозу квара. Типично, ако је шум мањи од 100 ома, може се користити нисконапонски импулс (нпр. 40 В) из ТДР (Тиме Домаин Рефлецтометер). Грешке су повезане са већим отпором (

Корак 5. Прелиминарно одређивање локације оштећења: Да бисте брзо и ефикасно лоцирали кварове каблова, потребан вам је поуздан и прецизан метод претходног откривања (од стране Весхине-аЛокатор удаљености подземног кабла). Рано откривање озбиљних кварова може се локализовати унутар неколико процената дужине кабла, смањујући време изолације на минуте.

Запамтити:

а) За грешке ниске отпорности, претходна локализација је вероватно била једина опција.

б) У случају кратког споја високог отпора, АРМ (одбијање лука) или ИЦЕ (пулсна струја) се мора користити са СВГ (генератор пулсних таласа). локација унапред.

Корак 6. Тачка: Метода испитивања која је горе описана омогућава руковаоцу да буде унутар 5% препреке. Да бисте сузили траке грешке на 0,1%, требало би користити метод акустичне тачности. Најчешће се за идентификацију користе генератори ударног пражњења у комбинацији са акустичним методама. Електрично пражњење ствара јак шум који се може прецизно идентификовати употребом опреме за акустичну идентификацију. Овај уређај процењује временску разлику између акустичног сигнала (брзине звука) ударца и електромагнетног (приближног брзини светлости) импулса. Тачна локација квара се утврђује навођењем најмање временске разлике.

Корак 7. Поново повежите каблове: По завршетку свих тестова и поправки, безбедносна/тестна документација ће бити поништена. Каблови се затим враћају одговарајућим оператерима на поправку и поновно повезивање новопоправљених кабловских оптерећења.

Представљање производа

Електричне мреже су морале да постану флексибилније, брзо реагују на промене и захтевају боље перформансе. Ова потреба за флексибилношћу је посебно важна када постоји више извора производње електричне енергије, као што је повремена енергија из обновљивих извора као што су соларни и ветар. Данас његова СМАРТ мрежна технологија може брзо да идентификује кварове у подстаницама и генераторским сетовима, али кварови на кабловима могу да се појаве било где у мрежи. Брзо проналажење кварова на кабловима ради поправке је главни приоритет како би се избегло дуго време опоравка (преко ВесхинеЛокатор удаљености подземног кабламоже лако). Пре свега, ово утиче на показатеље поузданости, посебно у електроенергетици. Ове метрике укључују САИДИ (Индекс просечног трајања прекида система), који мери укупно трајање просечног прекида клијента током одређеног временског периода, и САИФИ (Индекс просечне учесталости прекида система). Израчунава се дељењем укупног броја клијената. Прекинут укупним бројем услужених клијената.

ВесхинеЛокатор удаљености подземног каблаПараметар (Спецификација)

КОРАЦИ ЗА ОТКРИВАЊЕ КВАРА КАБЛОВА СУ СЛЕДЕЋИ:

Избори

Весхине има 8 година искуства посебно за бављење комплетним асортиманом електричне опреме. Тренутно, Весхине је измислио разнеЛокатор удаљености подземног каблаза сваки корак као што је приказано у облику:

На основу проблема у ланцу снабдевања: Молимо контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и рокове испоруке. Весхине пружа сваком купцу најкомплетније решење за испитивање квара каблова.

Сертификати квалитета

Увек верујемо да је сав успех наше компаније директно повезан са квалитетом производа које нудимо.Локатор удаљености подземног каблаиспуњавају највише захтеве квалитета наведене у смерницама ИСО9001, ИСО14000:14001 и нашем систему строге контроле квалитета.

Испорука

За додатне информације о Весхинеовим сервисним решењима, контактирајте нашег продајног представника 24/7 да бисте добили понуде од Весхине-а.
