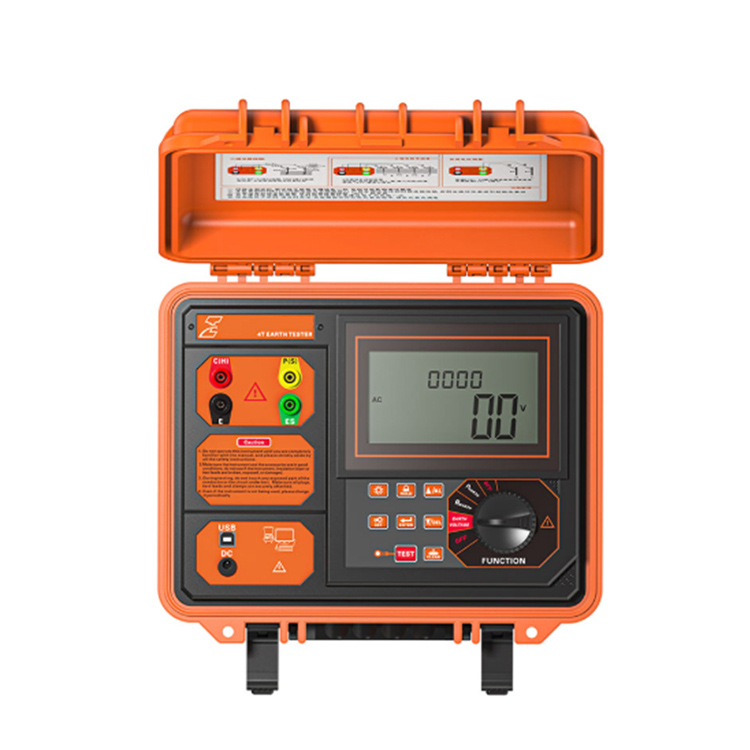

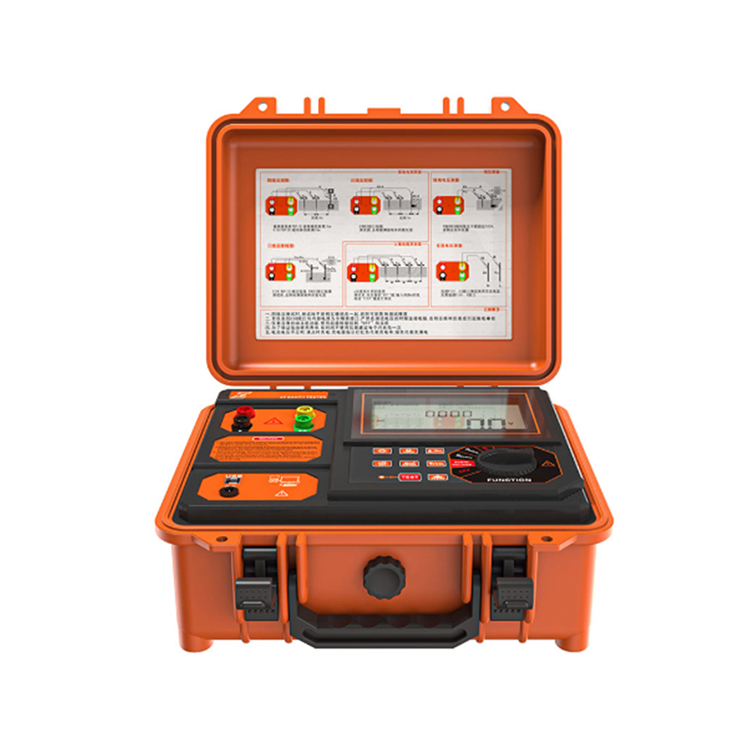

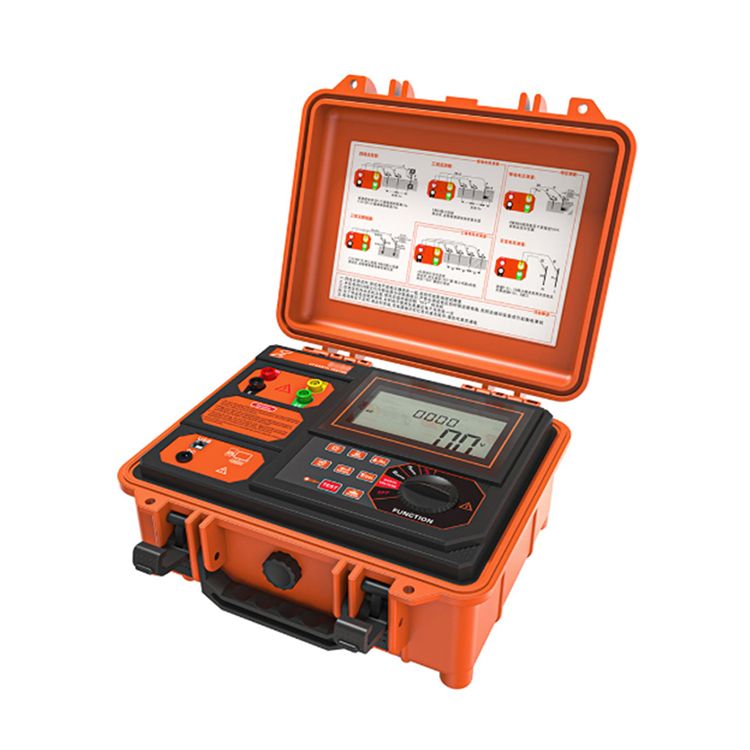

ВС-3001 Дигитални тестер уземљења

ВС-3001 Тестер отпора уземљења и отпорности тла је специјално дизајниран и произведен за мерење отпора уземљења, отпорности тла, напона уземљења и наизменичног напона у комбинацији са новим стандардом за испитивање отпорности уземљења заштите од грома. Тестна струја је до 20мА. Технологија дигиталне и микро обраде, прецизна 4-жична метода, 3-жична метода и једноставна 2-жична метода за мерење отпора уземљења, увоз ФФТ (брза Фуријеова трансформација) технологија, АФЦ (аутоматска контрола фреквенције) технологија, аутоматски идентификују сметње и бирају фреквенцију мерења, стварају сметње Минимизирајте утицај и обезбедите прецизнију вредност отпора уземљења. Има јединствену способност против сметњи и прилагодљивост околини, и има добру конзистентност поновљених тестова, обезбеђујући високу прецизност, високу стабилност и високу поузданост дуготрајног мерења. Широко се користи у мерењу отпора уземљења, отпорности тла, напона уземљења и наизменичног напона електричне енергије, телекомуникација, метеорологије, нафтног поља, грађевинарства, заштите од грома и индустријске електричне опреме.

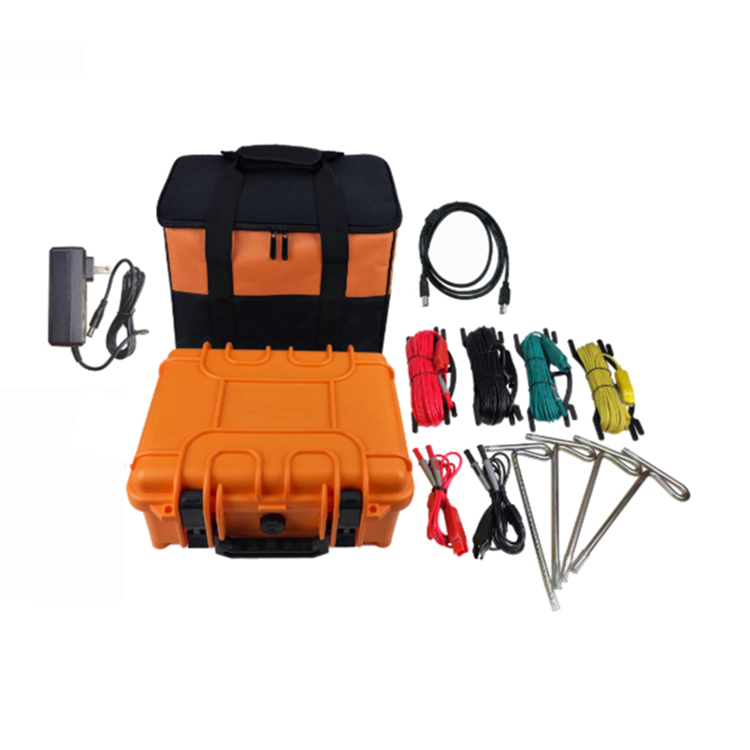

ВС-3001 тестер отпора уземљења и отпорности тла, познат и као прецизни тестер отпора уземљења, четворожични тестер отпора уземљења, дво-три-четворожични тестер отпора уземљења, тестер отпора тла, састоји се од хоста, софтвера за податке, тест линије, помоћних шипки за уземљење, комуникационих линија, итд. композитна пунила за једнократно бризгање, мала густина, чврстоћа, крутост, тврдоћа, отпорност на хабање, отпорност на топлоту, перформансе изолације су супериорније, његово кућиште може издржати притисак од око 200 кг, осигуравајући високу прецизност, високу стабилност и високу поузданост у различитим еколошким тестовима. Велики ЛЦД екран домаћина, са позадинским осветљењем и индикацијом тракастог графикона, јасан је на први поглед. Истовремено, може да складишти 300 скупова података, а функције читања историјских података, прегледа, чувања, извештавања и штампања могу се реализовати преко софтвера за податке.

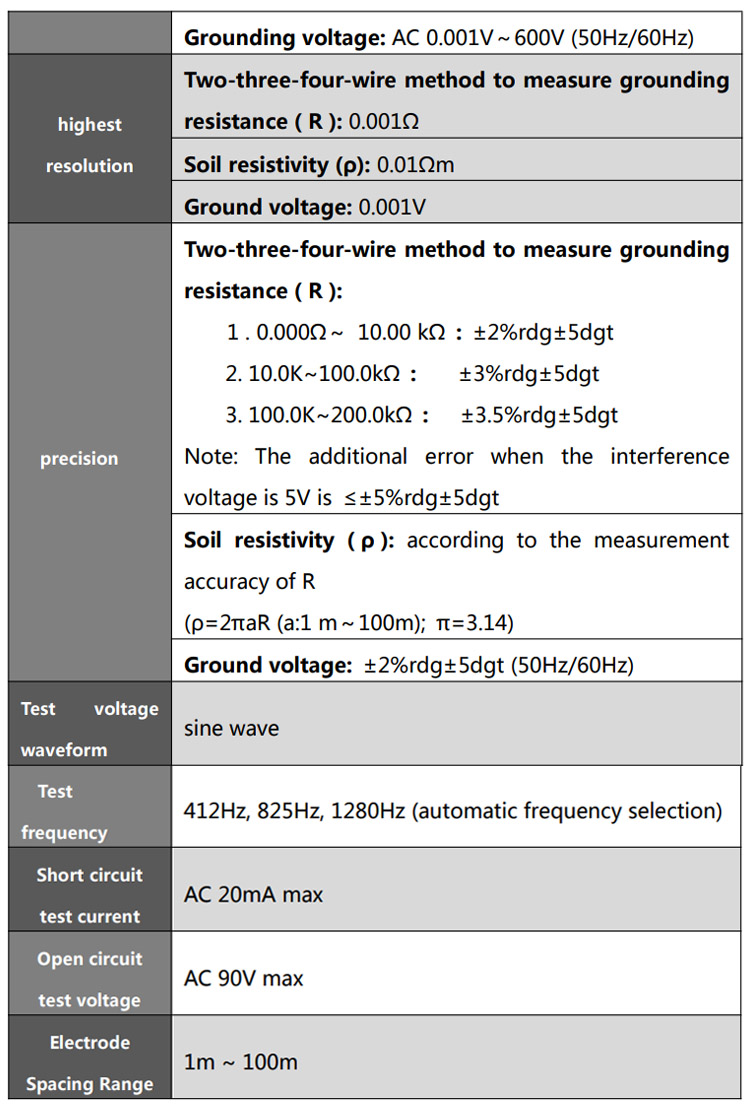

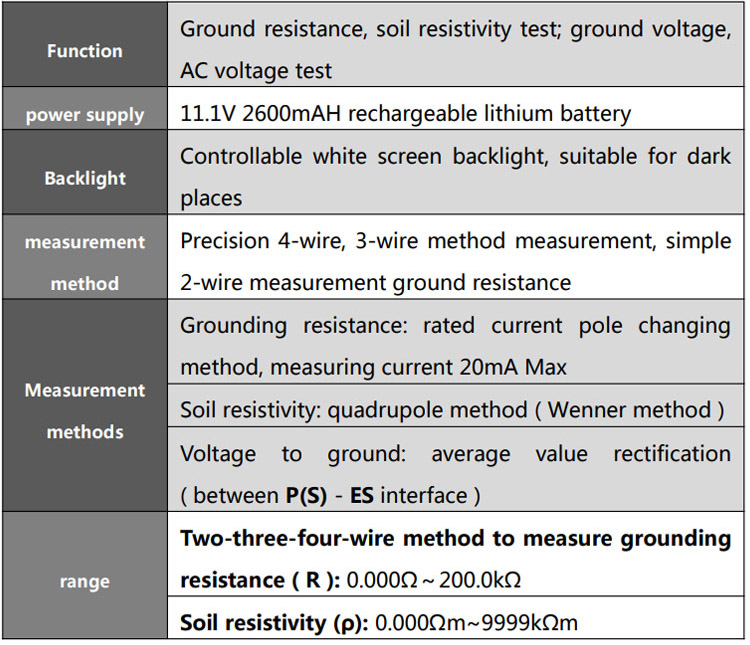

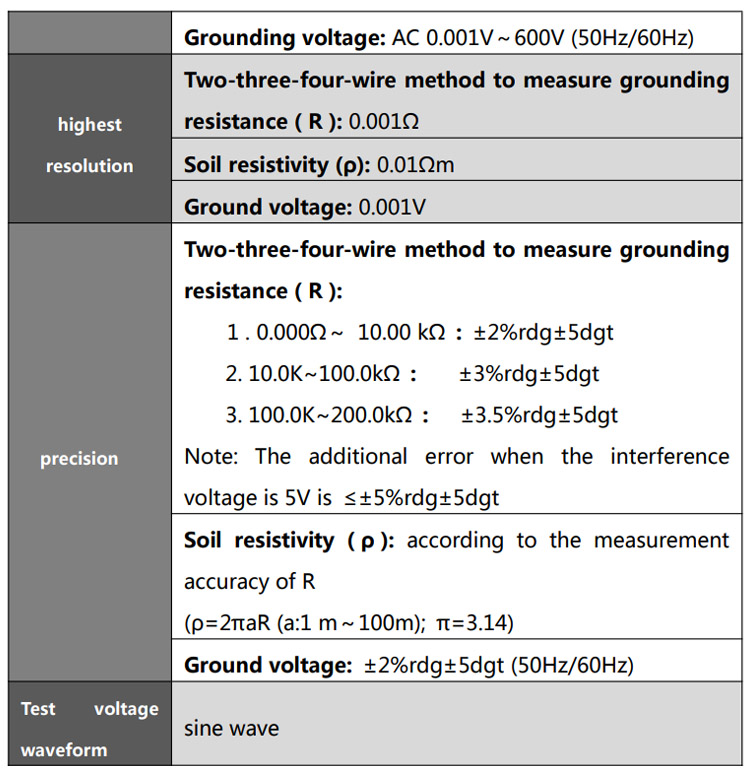

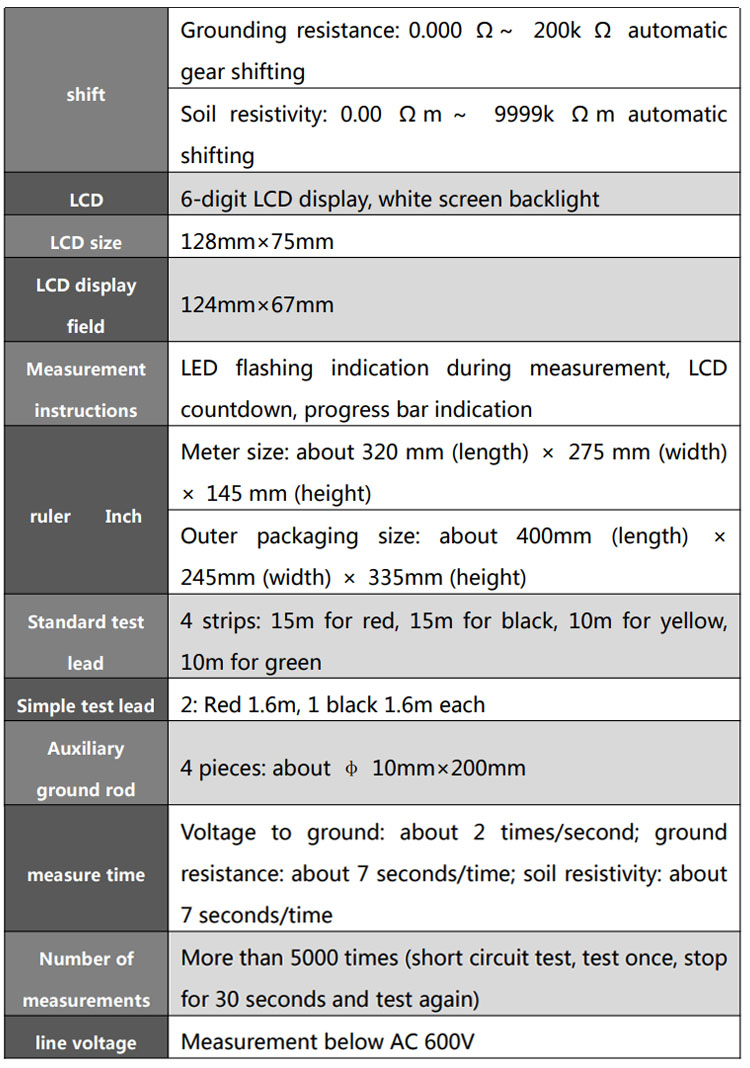

Техничке спецификације

Кључне карактеристике

Висока прецизност и заштита од сметњи‌: Аутоматски избор фреквенције (412Хз/825Хз/1280Хз) помаже да се сметње минимизира. Прецизност мерења отпора уземљења може да достигне ±2%рдг±5дгт за опсег 0,000Ω–10,00кΩ.

Робустан и преносив дизајн‌: Долази у кутији за алате индустријске базне станице која може да издржи 200 кг притиска. Лаган је (базна станица 2,7 кг) и погодан за употребу на терену.

Широки опсег мерења‌: Отпор уземљења: 0,000Ω–200 кΩ; Отпорност тла: 0,00 Ω·м–9999 кΩ·м; Уземљење/изменични напон: 0,001–600,0 В.

Рад прилагођен кориснику‌: Велики ЛЦД са позадинским осветљењем, траком напретка тестирања, индикатором одбројавања и интуитивним функцијским точкићима/дугмадима. Може аутоматски детектовати сметње (упозорење о БУКУ >5В) и услове преоптерећења (ОЛ дисплеј).

Управљање подацима‌: Чува до 300 скупова података. Подаци се могу чувати, прегледати, брисати на уређају и пренети преко ‌РС232/УСБ-а на рачунар‌ коришћењем обезбеђеног софтвера за извештавање и штампање.

Безбедносна усклађеност‌: Задовољава ИЕЦ61010-1 (ЦАТ ИИИ 300В, ЦАТ ИВ 150В), са заштитом од преоптерећења и јасним безбедносним упозорењима у вези са изолацијом, ограничењима напона (не прелазе 600В) и исправним радом.

Апликације

ВС-3001 се широко користи у индустријама које захтевају поуздано тестирање система уземљења и анализу тла, укључујући:

Електротехника‌ – Тест

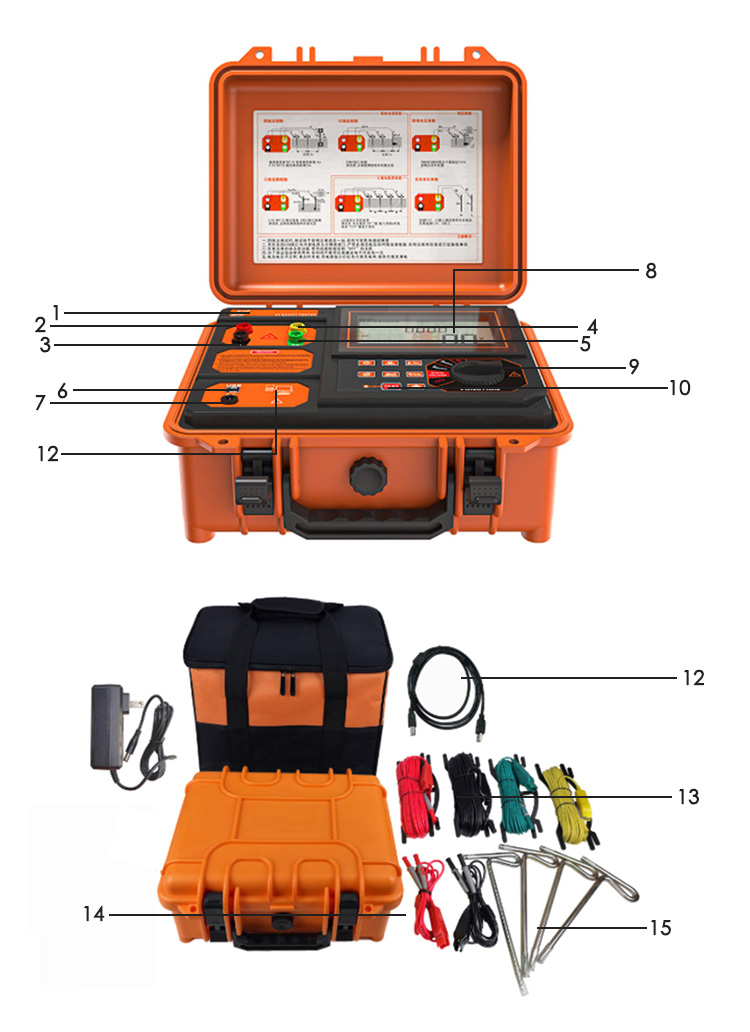

Структура

1: Постављање модела производа

2: Ц(Х) интерфејс: струјни пол

3: Е интерфејс: стуб за уземљење

4: П(С) интерфејс: напонски стуб

5: ЕС интерфејс

6: УСБ интерфејс

7: Порт за пуњење

8: ЛЦД

9: Дугме за функцију зупчаника

10: Кључна област

11: УСБ кабл за пренос података

12: С480 метар

13: 4 стандардне тест линије

14: 2 једноставне тест линије

15: Помоћна шипка за уземљење

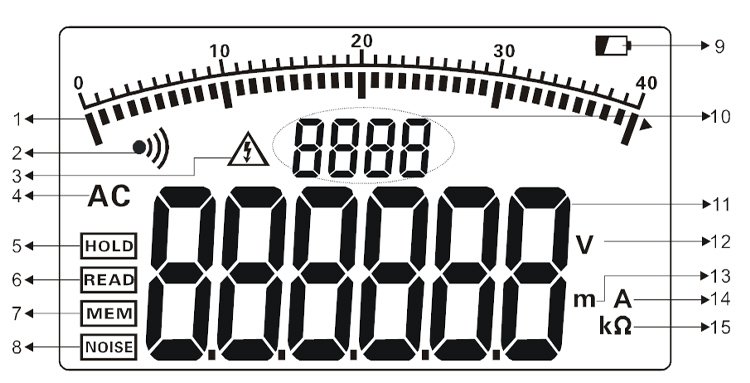

1. Тракасти графикон напретка тестирања (прикажи напредак теста, динамички приказ)

2. Индикатор аларма (приказује се када је активирана функција аларма и трепери када је праг аларма премашен)

3. Индикација пренапона (приказује се када тестирани напон пређе 30В, подсећајући да обратите пажњу на безбедност)

4. упутства за комуникацију

5. Индикација задржавања података (приказује се када се притисне тастер ХОЛД за задржавање података)

6. Упутство за преглед података (приказује се када дуго притиснете дугме ХОЛД 3 секунде да бисте ушли у преглед података)

7. Индикација складиштења података (приказује се када се подаци чувају док се подаци држе притиском на тастер ХОЛД)

8. Индикација сигнала сметње (приказује се када напон интерференције пређе 5В)

9. Индикатор ниске батерије

10. Индикација броја сачуваних група података

11. Подаци о тесту

12. Симбол јединице напона

13. Симбол јединице дужине

14. Симбол тренутне јединице

15. Симбол јединице отпора

Компанија није одговорна за друге губитке проузроковане злоупотребом.

Садржај овог упутства за употребу не треба користити као разлог за коришћење производа у посебне сврхе.
