Испитивање отпора намотаја трансформатора

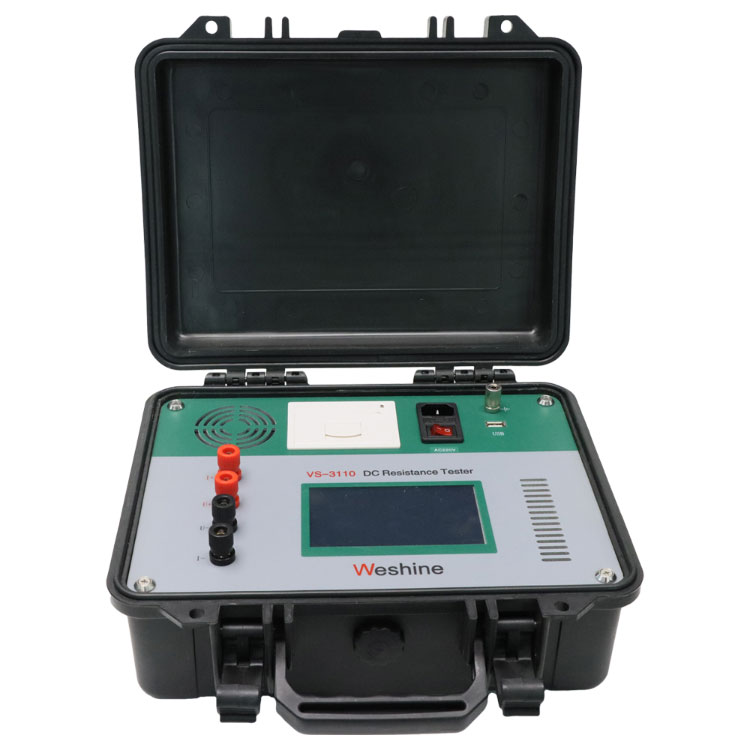

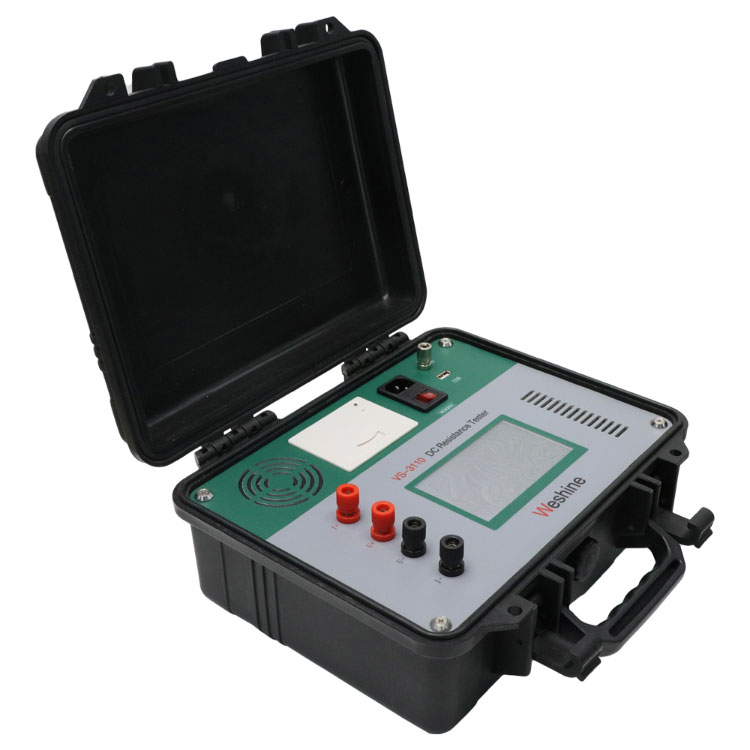

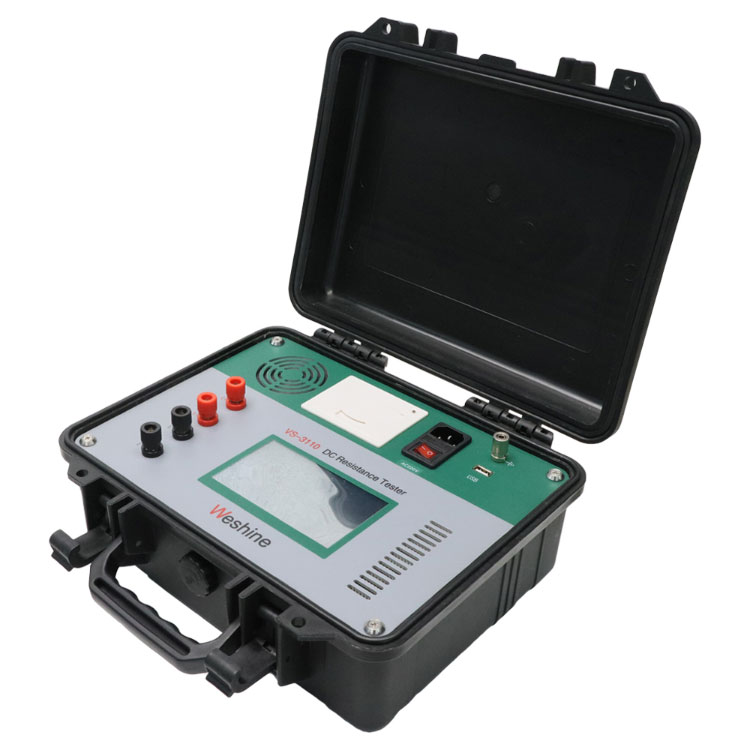

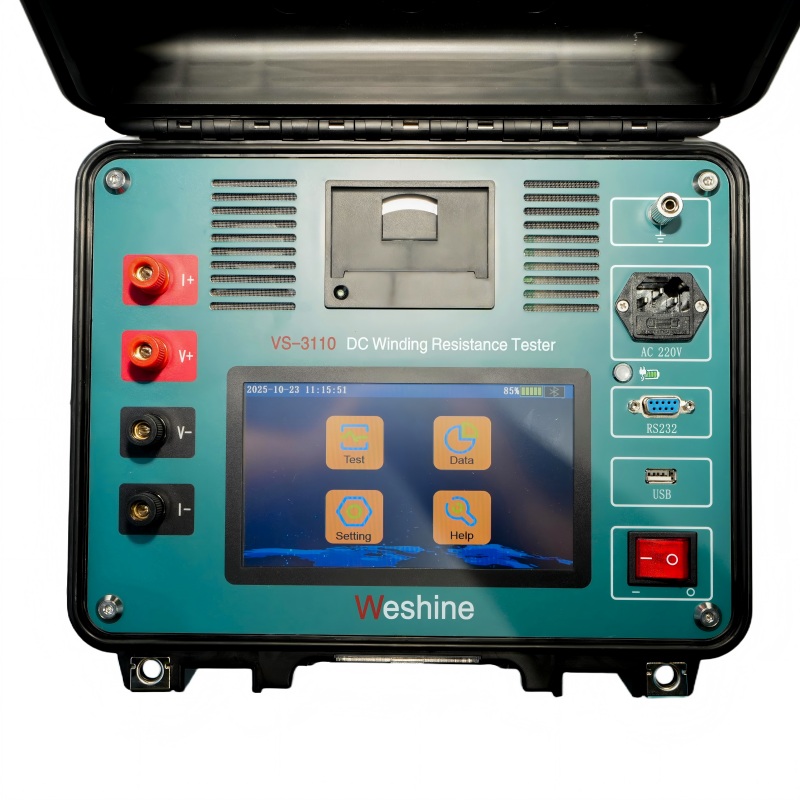

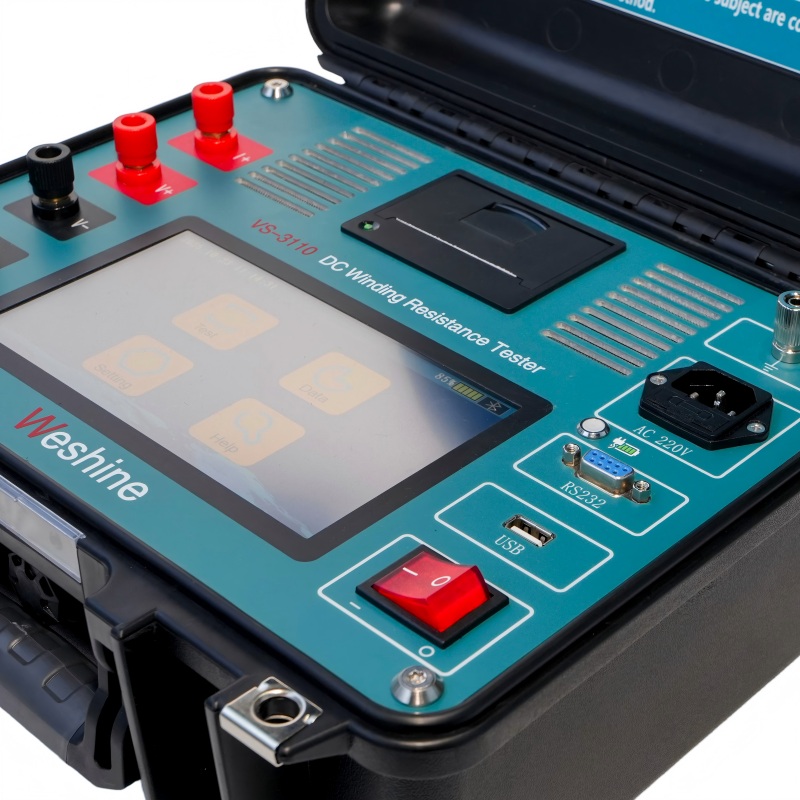

Весхине, професионални произвођач у Кини, обезбеђује ВС-3110 тестер отпора намотаја трансформатора је професионални инструмент за електрично тестирање дизајниран за прецизно испитивање отпора намотаја трансформатора. Такође познат као тестер отпора на једносмерну струју трансформатора или омметар трансформатора, овај инструмент је развијен за мерење отпора различитих магнетних намотаја и електричних веза ниског отпора.

Испитивање отпора намотаја трансформатора је важна дијагностичка метода која се користи за верификацију електричног стања намотаја трансформатора, проверу унутрашњих веза и процену интегритета измјењивача славина. Прецизним мерењем вредности једносмерног отпора, инжењери могу да идентификују потенцијалне проблеме везане за везе намотаја и стања проводника током производње, инсталације, пуштања у рад и одржавања трансформатора.

Зашто је испитивање отпора намотаја трансформатора важно?

Испитивање отпора намотаја трансформатора је једно од најважнијих рутинских електричних тестова који се користе за верификацију интегритета намотаја, откривање лабавих веза, идентификацију кварова на мењачу и процену стања проводника.

Упоређивањем вредности отпора између фаза и историјских записа одржавања, инжењери могу да идентификују абнормалности пре него што се развију у кварове трансформатора.

Уобичајени откривени проблеми укључују:

Лабаве везе намотаја

Оштећени мењачи славина

Лоши лемљени спојеви

Кратки завоји намотаја

Старење проводника

Висока отпорност на контакт

Кључне карактеристике

1. Прецизно мерење отпора намотаја трансформатора

ВС-3110 је специјално дизајниран за прецизно мерење ДЦ отпора намотаја трансформатора. Са опсегом тестирања од 200 μΩ до 50 кΩ и прецизношћу мерења од ±0,2%, пружа поуздане податке о отпорности за проверу и одржавање трансформатора.

2. 10 А Тест струје излаза

Инструмент обезбеђује максималну излазну струју од 10 А, омогућавајући стабилно мерење отпора за примене намотаја трансформатора.

Одговарајућа испитна струја помаже у добијању тачних вредности отпора и подржава ефикасне процедуре тестирања за различите типове електричних намотаја.

3. Мерење двоструког потенцијала улаза

Функција уноса двоструког потенцијала омогућава тестеру да измери:

Два примарна намотаја

Два секундарна намотаја

Један примарни и један секундарни намотај

Овај дизајн побољшава ефикасност тестирања омогућавањем функција истовременог мерења.

4. Дуал Реадинг и Дуал Ињецтион Функција

Функција двоструког очитавања и двоструког убризгавања пружа практичну методу тестирања за инжењере који морају ефикасно да заврше мерења отпора намотаја.

Помаже у побољшању продуктивности тестирања на терену уз одржавање тачности мерења.

10 Тестер отпора трансформатора за отпор намотаја Тест трансформатора

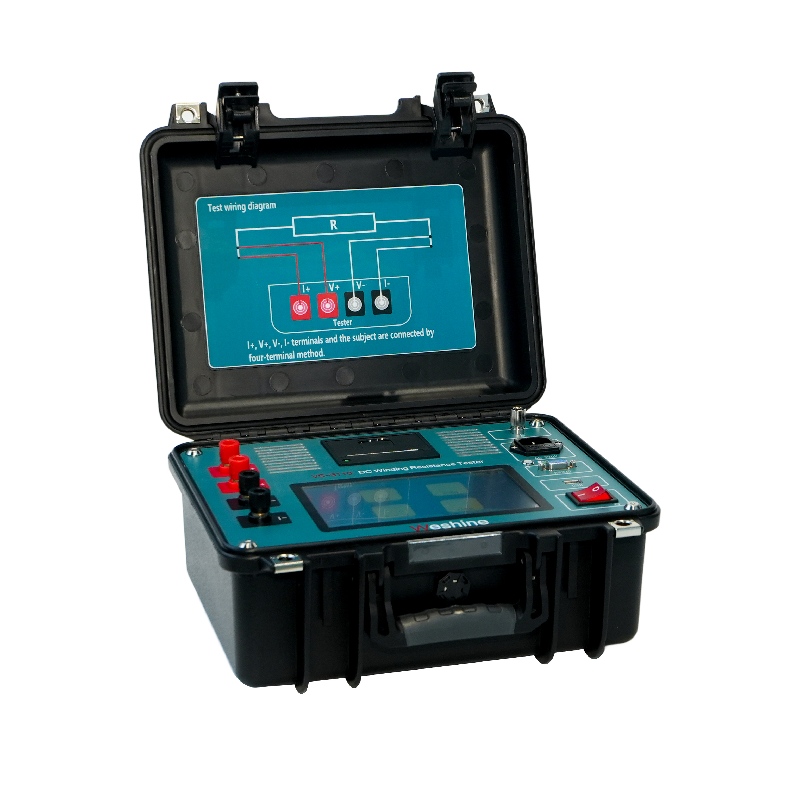

10 А тестер отпора трансформатора, такође се назива Трансформатор ДЦ Ресистанце Тестер или Трансформер Охмметер, направљен за намотавање Испитивање отпора трансформатора, је линијски погон, преносив на терену инструмент посебно дизајниран за безбедно и прецизно мерење отпор свих врста магнетних намотаја. Тестира трансформаторе, ротирајући намотаја мотора, шант реактора и мерења ниског отпора веза, контакти и управљачка кола.

Двоструки потенцијални улаз може да мери отпор два примарна намотаја, два секундарна намотаја или једног примарног и један секундарни намотај у исто време. Ово двоструко очитавање и двоструко убризгавање функција је ефикасан начин да се тест заврши на време.

Весхине®Испитивање отпора намотаја трансформатораПараметар (Спецификација)

Типична примена

Сврха Весхине®-а  Испитивање отпора намотаја трансформатораје:

-Проверите интегритет намотаја трансформатора

-Проверите интегритет измењивача славина (ако било који)

-Проверите унутрашње везе

-Израчунајте губитак проводника узрокован једносмерном струјом отпор (п=И²Р)

Спецификација сваког трансформатора ће бити утврђен типским испитивањем, рутинским испитивањем, специјалним испитивањем и другим испитивањима.

Избори

Весхине посебно има 8 година искуства за бављење комплетним асортиманом електричне опреме. Тренутно, Весхине има измислио различите тестере отпорности трансформатора као што је приказано у облику:

На основу проблема у ланцу снабдевања: молим контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и времена довођења.

Сертификати квалитета

Увек верујемо да је сав успех наша компанија је директно повезана са квалитетом производа које нудимо. Виндинг Испитивање отпора трансформатора задовољавају највише специфициране захтеве квалитета према ИСО9001, ИСО14000:14001 смерницама и нашем строгом систему контроле квалитета.

Испорука

За више информација о Весхине-у Сервисна решења, контактирајте нашег продајног представника 24/7 да бисте добили понуде из Весхине.
