Генератор ултра ниске фреквенције високог напона

Као професионални произвођач у Кини, Веисхине би желео да вам обезбеди висококвалитетни ултранискофреквентни високонапонски генератор, који је дизајниран за испитивање електричне изолације отпорне на наизменичну струју где би конвенционална опрема за тестирање фреквенције захтевала превелик капацитет. У превентивном испитивању изолације, високонапонско испитивање отпорности је једна од најважнијих метода за проверу да ли изолација опреме може безбедно да издржи наведени испитни напон. За објекте за испитивање великог капацитета као што су КСЛПЕ каблови за напајање, кондензатори за напајање, велики генератори и мотори, испитивање отпорности на наизменичну струју од 50 Хз често захтева велики тест трансформатор или резонантни сет за тестирање. Систем за тестирање ултра-ниске фреквенције од 0,1 Хз смањује потребну снагу теста и чини тестирање на терену практичнијим. Компактан и преносив дизајн смањује укупне трошкове набавке за теренске инжењерске тимове.

Јединица за тестирање генерише контролисан наизменични напон ултра ниске фреквенције. Доступне излазне фреквенције су 0,1 Хз, 0,05 Хз, 0,02 Хз и 0,01 Хз. Нижа фреквенција омогућава инструменту да тестира већа капацитивна оптерећења док одржава величину опреме за тестирање и потражњу за снагом. Према приручнику, систем је посебно погодан за електричну опрему са великим еквивалентним капацитетом, укључујући каблове за напајање, кондензаторе, средње и велике генераторе и моторе.

Компоненте производа

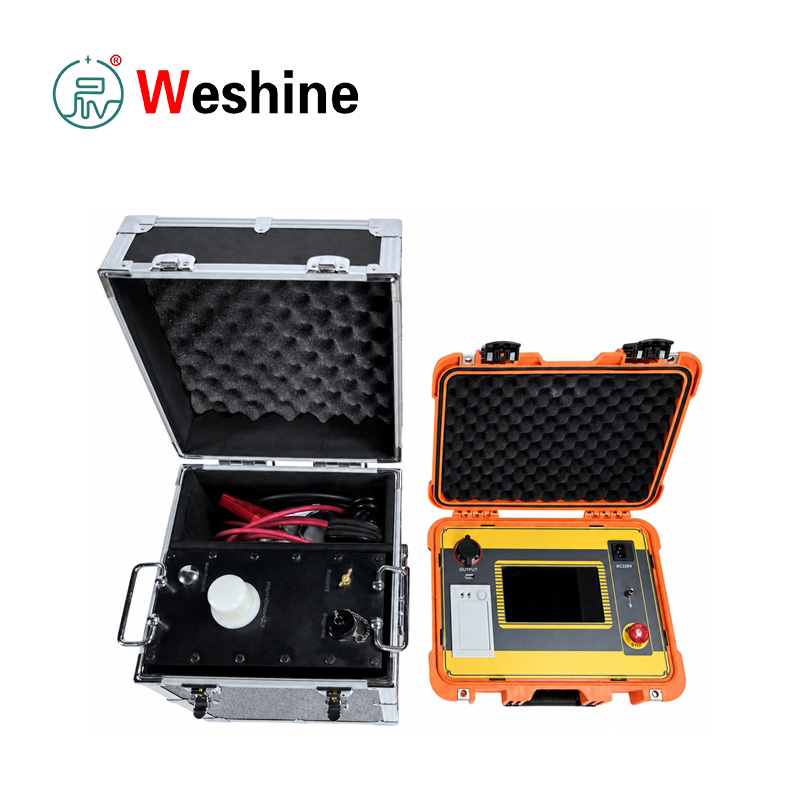

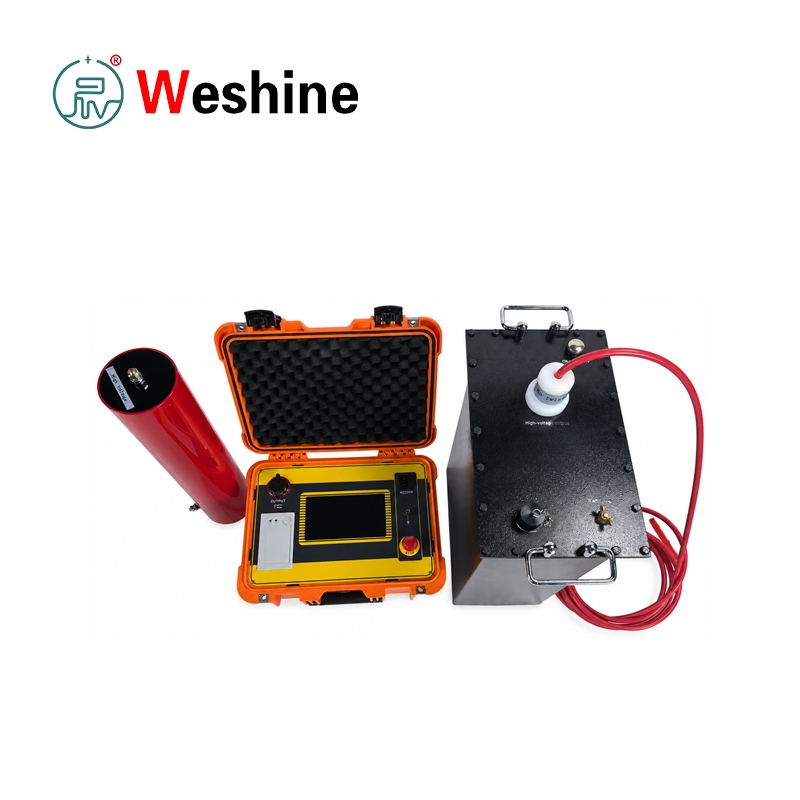

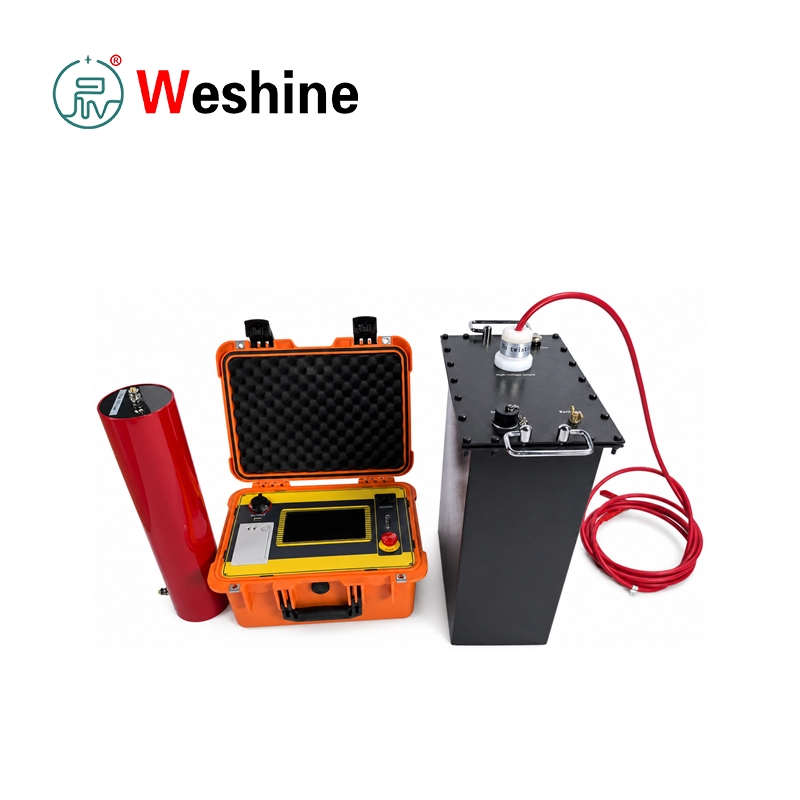

Систем се састоји од два главна дела: контролера и високонапонског појачивача.

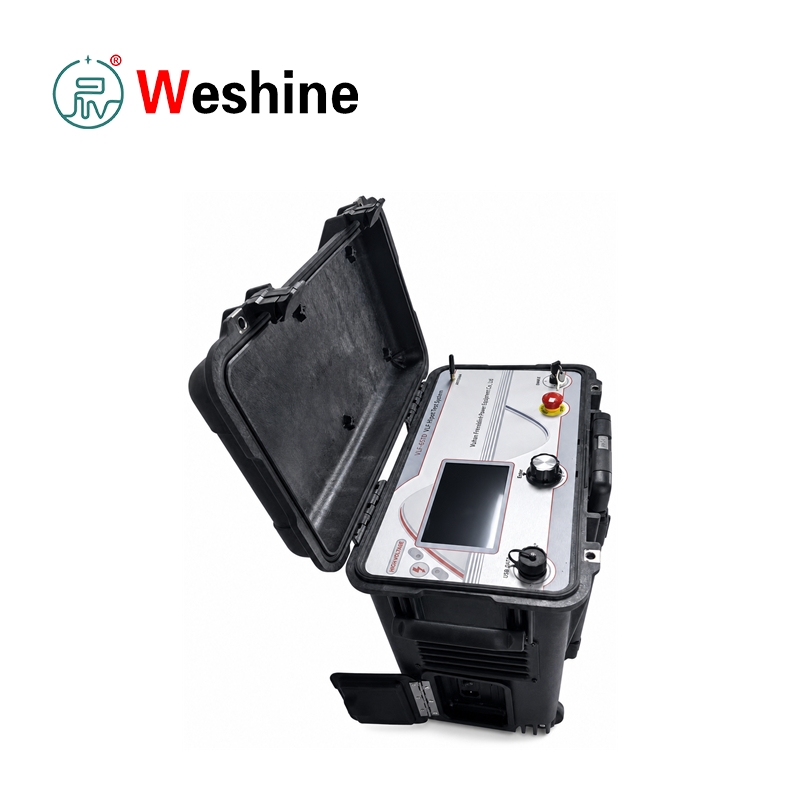

Контролер укључује 7-инчни капацитивни екран осетљив на додир, прекидач за напајање, АЦ 220 В улаз, терминал за уземљење, УСБ комуникациони порт, штампач и дугме за заустављање у нужди.

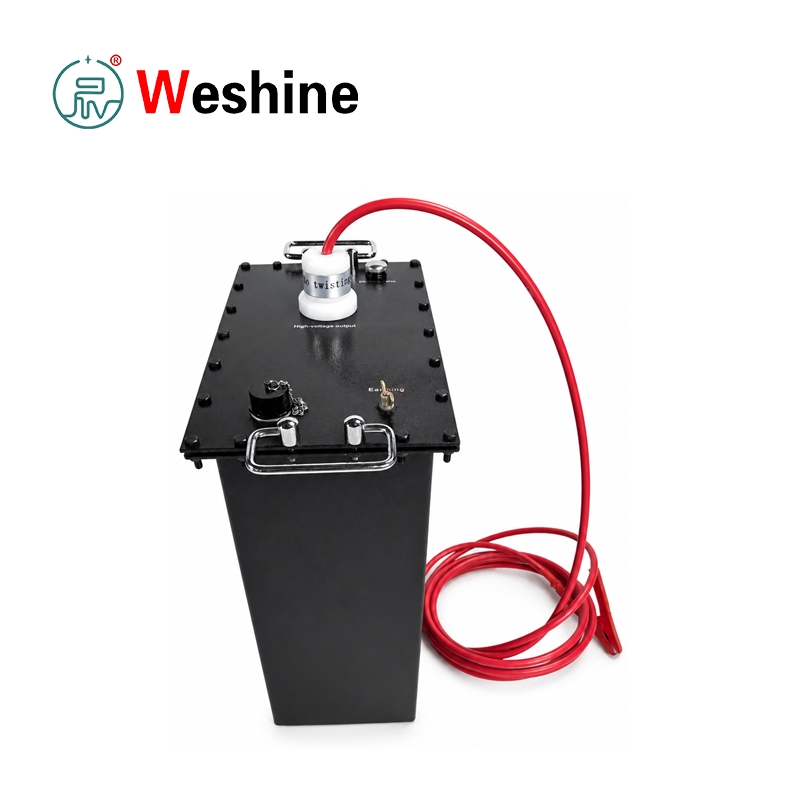

Појачивач производи високонапонски излаз и повезан је са контролером преко испорученог нисконапонског контролног кабла. Високонапонски излаз је повезан са испитним објектом помоћу приложеног високонапонског кабла и прибора за уземљење.

Рад је аутоматизован

Након ожичења, корисник поставља излазну фреквенцију, трајање теста, испитни напон, границу пренапонске струје на страни високог напона и границу пренапона на екрану осетљивом на додир. Када тест почне, инструмент врши самопроверу оптерећења, аутоматски пораст напона, излаз константне амплитуде, мерење времена, нормално искључивање и аутоматско пражњење. Инструмент се може зауставити помоћу тајмера или ручног заустављања. Такође пружа заштиту од ненормалног искључивања кроз заштиту од пренапона и прекомерне струје.

Овај ултра нискофреквентни високонапонски генератор усваја високонапонску и нисконапонску контролу негативне повратне спреге. У приручнику се наводи да излаз не производи капацитивни ефекат пораста. Вишеструке заштитне функције укључују заштиту од пренапона, високонапонску бочну прекострујну заштиту и нисконапонску страну прекострујне заштите, са временом деловања заштите не већим од 10 мс. Контролер и високонапонски генератор су повезани преко нисконапонске контроле, а оптичка контрола се користи за безбеднији рад. Издржљив дизајн хардвера, дуг радни век за дугорочну употребу пројекта и поновљено тестирање.

Резултати теста се могу директно одштампати као извештај о тестирању. Историјски подаци се аутоматски чувају након нормалног заустављања тајмера, ручног заустављања, заустављања заштите од пренапона или заустављања заштите од прекомерне струје. Инструмент може да ускладишти до 64 записа мерења; старији записи се аутоматски бришу када се прекорачи ограничење складиштења. Систем такође подржава подешавање датума и времена, пребацивање интерфејса на кинески и енглески, аутоматско складиштење, аутоматско штампање и УСБ комуникацију са горњим софтвером за управљање.

Опрема за тестирање је у складу са ДЛ/Т 849.4-2004, Општим техничким условима за ултранискофреквентне високонапонске генераторе. У приручнику се такође помиње метода ВЛФ теста од 0,1 Хз за каблове за напајање изолованих КСЛПЕ од 35 кВ и испод. У теренској употреби, капацитивност испитног објекта не сме да пређе номинално капацитивно оптерећење изабране конфигурације инструмента. Ако је капацитивност испитног објекта нижа од 0,05 μФ, помоћни кондензатор од 0,05 μФ може бити повезан паралелно да би подржао нормалан излаз.

Параметар производа

Водич за производе

Принцип рада ВЛФ уређаја за тестирање

Преносиви ВЛФ уређај за тестирање функционише тако што замењује тест отпорности на фреквенцију снаге 50 Хз тестом наизменичне струје ултра ниске фреквенције.

За капацитивне испитне објекте, струја је пропорционална фреквенцији, капацитивности и напону. Смањењем фреквенције на 0,1 Хз или ниже, захтевани капацитет снаге теста се значајно смањује уз задржавање практичне сврхе тестирања отпорности изолације наизменичном струјом.

Повезивање опреме пре тестирања

Пре тестирања, повежите:

према дијаграму ожичења у упутству.

Терминал за уземљење мора бити повезан са земљом. Улаз наизменичне струје је повезан са извором напајања од 220 В, 50 Хз.

Ако се користи преносиви генератор, излазни напон и фреквенција генератора морају бити стабилни.

Подешавање параметара и припрема теста

Укључите контролер и уђите у екран за подешавање параметара.

Подесите следеће параметре:

Доступне фреквенције укључују:

Трајање теста се може подесити од 0 до 99 минута.

Вредности напона и струје које показује инструмент су вршне вредности.

Аутоматски процес тестирања

Након притиска на Старт, инструмент врши самопроверу.

Процес тестирања укључује:

1. Учитајте самопроверу
2. Аутоматски пораст напона
3. Излаз са константном амплитудом
4. Издржи тајминг
5. Аутоматско искључивање и пражњење

Ако није откривено оптерећење, контролер приказује упозорење о празном ходу.

Након достизања подешеног напона, инструмент одржава излаз константне амплитуде и започиње процес мерења времена отпорности.

Када се достигне задато време, систем зауставља високонапонски излаз и аутоматски празни испитни објекат.

Режими искључивања и управљање подацима

Инструмент подржава:

Нормално искључивање

Абнормал Схутдовн

У сваком режиму искључивања, подаци теста се чувају као историјски подаци.

Корисници могу:

Водич за тестирање каблова

За тестирање каблова:

1. Искључите сву електричну опрему прикључену на кабл пре тестирања.
2. Измерите отпор изолације мегоомметром.
3. Извршите ВЛФ испитивање отпорности тек након што је провера изолације прихватљива.

Упутство наводи:

Трајање теста:

Упутство за тестирање синхроног мотора

За тестирање синхроног мотора, приручник препоручује испитивање фаза по фаза.

Метод тестирања:

Време тестирања је генерално исто као и испитивање отпорности на фреквенцију снаге, обично:

Током тестирања, оператери треба да посматрају:

Сигурносно пражњење након тестирања

Након искључивања, користите шипку за пражњење да потпуно испразните тест објекат пре уклањања каблова.

Овај корак је од суштинског значаја, посебно за капацитивну опрему као што су:

Карактеристике

1. Подржава тестирање отпорности на наизменичну струју од 0,1 Хз ултра ниске фреквенције.

2．Подржава избор излазне фреквенције од 0,05 Хз, 0,02 Хз и 0,01 Хз.

3．Пружа аутоматски пораст напона, излаз константне амплитуде, тајминг, искључивање и пражњење.

4．Мјери и приказује високонапонски излаз и испитну струју као вршне вриједности.

5．Пружа заштиту од пренапона за високонапонски излаз.

6．Пружа високонапонску и нисконапонску страну прекострујне заштите.

7．Аутоматски искључује излаз када напон или струја пређу постављену границу.

8. Време деловања заштите не више од 10 мс.

9．Пружа рад са капацитивним екраном осетљивим на додир од 7 инча.

10．Приказује тест податке и излазни таласни облик на екрану осетљивом на додир.

11．Укључује аутоматско складиштење историјских података за до 64 записа.

12．Пружа уграђени штампач за штампање извештаја о тесту.

13．Подржава УСБ комуникацију са горњим управљачким софтвером.

14．Укључује пребацивање интерфејса на кинески и енглески.

15．Пружа затворену петљу високонапонску и нисконапонску контролу негативне повратне спреге.

16．Подржава испитивање отпорности на наизменичну струју тестних објеката великог капацитета.

17．Укључује шипку за пражњење и кабл за уземљење за безбедно пражњење након тестирања.

18．Пружа дугме за заустављање у нужди на контролеру.

19．Подржава рад у затвореном и на отвореном.

20．Укључује компензациони кондензатор за тест објекте малог капацитета.

Сценарији апликација

Повер Утилитиес

Електропривреде користе ВЛФ опрему за испитивање отпорности на испитивање каблова за напајање средњег напона, великих мотора, генератора, кондензатора и друге електричне опреме великог капацитета током превентивног одржавања и тестирања пријема.

Произвођачи трансформатора

Произвођачи трансформатора и електричне опреме могу користити сет за тестирање у испитним областима где системи изолације великог капацитета захтевају верификацију отпорности на наизменичну струју на смањеној фреквенцији.

Повер Плантс

Електране користе инструмент за испитивање отпорности намотаја статора генератора, великих мотора, сервисних каблова станица и повезаних изолационих система током пуштања у рад, ремонта и рутинског одржавања.

железнице

Железнички системи напајања користе средњенапонске каблове и ротирајућу опрему. Јединица за тестирање подржава тестирање отпорности на терену током планираних прекида одржавања.

Индустријска постројења

Индустријски објекти као што су рударски, петрохемијски, челични и производни погони могу користити инструмент за испитивање отпорности изолације каблова и мотора у системима за дистрибуцију електричне енергије у постројењима.

универзитети

Универзитети и центри за обуку могу да користе систем за подучавање принципа ВЛФ отпорности, прорачун капацитивних струја, процедуре тестирања каблова и сигурносну праксу високог напона.

Тестинг Лабораториес

Лабораторије високог напона могу се ослонити на ултранискофреквентни високонапонски генератор за наизменичну струју која може да издржи тестирање капацитивних тест објеката, узорака каблова, мотора и изолационих система који захтевају контролисан ултранискофреквентни напон.

Одржавање каблова

Тимови за одржавање каблова користе уређај за тестирање за тестове прихватања КСЛПЕ каблова, превентивне тестове, провере праћења кварова и верификацију изолације након инсталације или поправке.

Апликације

1．0,1 Хз ВЛФ АЦ испитивање отпорности.

2．КСЛПЕ кабл за напајање издржава тестирање.

Испитивање изолације каблова од 3．35 кВ и испод.

4. Кондензатор снаге издржи тестирање.

5．Тестирање изолације средњег и великог генератора.

6．Намотај статора мотора издржи испитивање.

7．Тестирање примопредаје каблова.

8．Провера превентивног одржавања каблова.

9．Провера изолације опреме великог капацитета.

10. Теренска наизменична струја издржи тестирање са смањеним капацитетом снаге теста.

11．Аутоматско временско тестирање високог напона.

12．Тестирање отпорности са заштитом од пренапона и прекомерне струје.

13．Складиштење историјског тестног записа.

14．Генерисање штампаног извештаја о тестирању.

15．Провера стања изолације пре укључивања.

Цустомер Цасе

Индустрија: Извођач одржавања каблова.

Проблем: Извођач радова је био потребан да изврши тестирање прихватања новоинсталираног средњенапонског КСЛПЕ кабла. Конвенционалну опрему отпорну на наизменичну струју било је тешко транспортовати и захтевао је већи капацитет снаге због капацитета кабла. Тиму је било потребно преносиво решење за отпорност на наизменичну струју погодно за тестирање каблова на терену.

Процес тестирања: Техничари су искључили сву опрему прикључену на кабл и прво проверили сваку фазу мегоомметром. Након што су потврдили прихватљиву отпорност изолације, спојили су контролер, појачавач, високонапонски излазни кабл, кабл за уземљење и одводну шипку према испитном ожичењу. Испитни напон је подешен према фазном напону кабла, а вредност прекомерне струје је израчуната из капацитивности кабла, испитне фреквенције и напона. Тим је одабрао излаз од 0,1 Хз, подесио потребно трајање теста и започео аутоматски пораст напона.

Резултат: Инструмент је завршио аутоматски пораст напона, излаз константне амплитуде, тајминг, гашење и пражњење. Није примећено деструктивно пражњење, ненормалан звук, дим, мирис, нестабилан напон или абнормална струја током периода издржавања. Подаци о тесту су сачувани и одштампани за запис пројекта.

Предности: Извођач је завршио тест отпорности кабла на наизменичну струју са мањим и практичнијим системом на терену. Аутоматска заштита, тајминг, пражњење, складиштење и штампање помогли су да се смањи ручни рад и побољшала документација за тестирање.

ФАК

За шта се користи ултра-нискофреквентни високонапонски генератор? Користи се за ВЛФ АЦ испитивање отпорности електричне опреме великог капацитета, посебно каблова за напајање, енергетских кондензатора, генератора и мотора.

Зашто користити ВЛФ тестирање од 0,1 Хз уместо тестирања отпорности на наизменичну струју од 50 Хз? Испитни објекти великог капацитета захтевају велику струју на 50 Хз. Смањење фреквенције тестирања на 0,1 Хз у великој мери смањује потребан капацитет тестирања, чинећи теренско тестирање наизменичном струјом практичнијим.

Које су излазне фреквенције доступне? Јединица за тестирање подржава подешавања излазне фреквенције од 0,1 Хз, 0,05 Хз, 0,02 Хз и 0,01 Хз.

Које је максимално капацитивно оптерећење? Максимално оптерећење је 0,5 μФ на 0,1 Хз, 1,1 μФ на 0,05 Хз, 2,2 μФ на 0,02 Хз и 5,5 μФ на 0,01 Хз.

Које су заштитне функције укључене? Инструмент укључује заштиту од пренапона, високонапонску бочну пренапонску заштиту, нисконапонску страну прекострујне заштите, хитно заустављање и аутоматско пражњење након искључивања.

Да ли тест сет може да штампа извештаје о тестирању? Да. Уграђени штампач може да штампа тренутне тестне податке и историјске податке приказане на екрану.

Колико историјских записа може да се сачува? Инструмент може да ускладишти до 64 историјска записа тестова. Записи старији од последњих 64 аутоматски се бришу.

Које су мере предострожности потребне након тестирања? Након искључивања, користите шипку за пражњење да потпуно испразните тест објекат пре уклањања каблова. Испитивање високог напона треба да обавља само обучено особље пратећи безбедносне процедуре високог напона.

Весхине Предности

Весхине Елецтриц обезбеђује електричну опрему за тестирање за електропривреде, извођаче радова, индустријска постројења, лабораторије и тимове за одржавање каблова. За испитивање отпорности на ВЛФ, Весхине се фокусира на практичан рад на терену, стабилан излаз високог напона, аутоматску заштиту, комплетну додатну опрему и јасну документацију за тестирање. Инструменти се испоручују са фабричком инспекцијом и упутством за рад како би се подржала поуздана употреба након испоруке.

Весхине може помоћи купцима у избору модела, подешавању напона за тестирање каблова, процени капацитета оптерећења и прилагођеним захтевима за тестирање. Ако тражите стабилну, дугорочну опрему за тестирање, наш ултра-нискофреквентни високонапонски генератор може у потпуности да задовољи ваше различите захтеве за тестирање на лицу места. Са инжењерским искуством, контролом квалитета, техничком подршком, поузданим решењима за тестирање и међународним услугама, Весхине помаже корисницима да ефикасно и безбедно изводе тестирање изолације каблова и великог капацитета. Брза глобална логистика, више опција плаћања за купце из иностранства.
