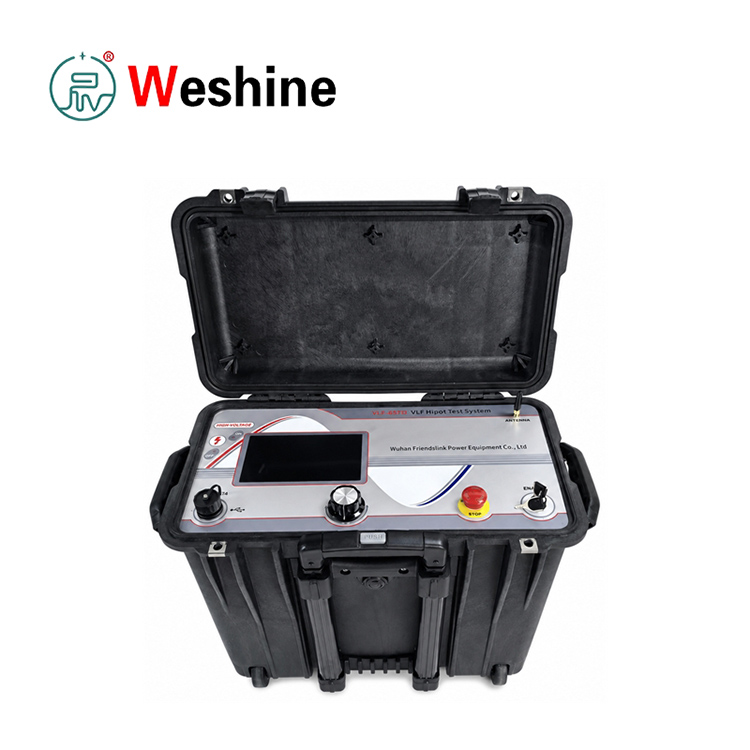

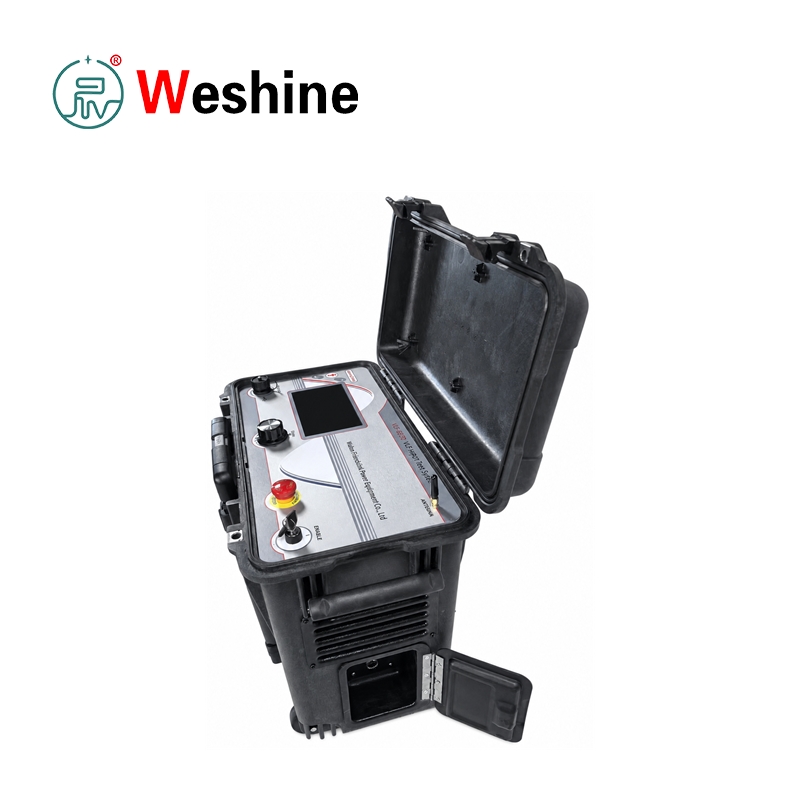

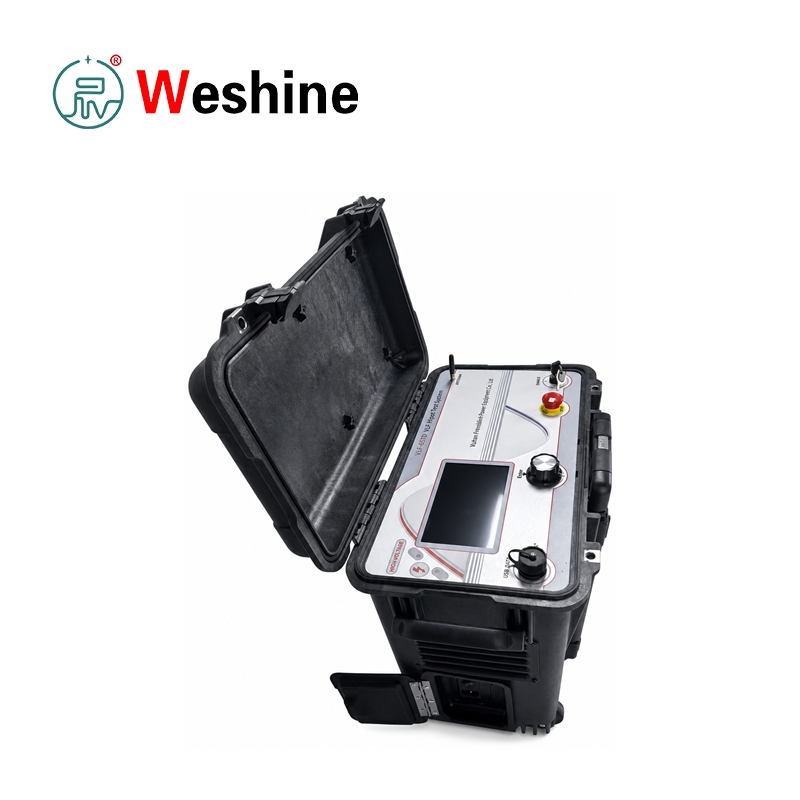

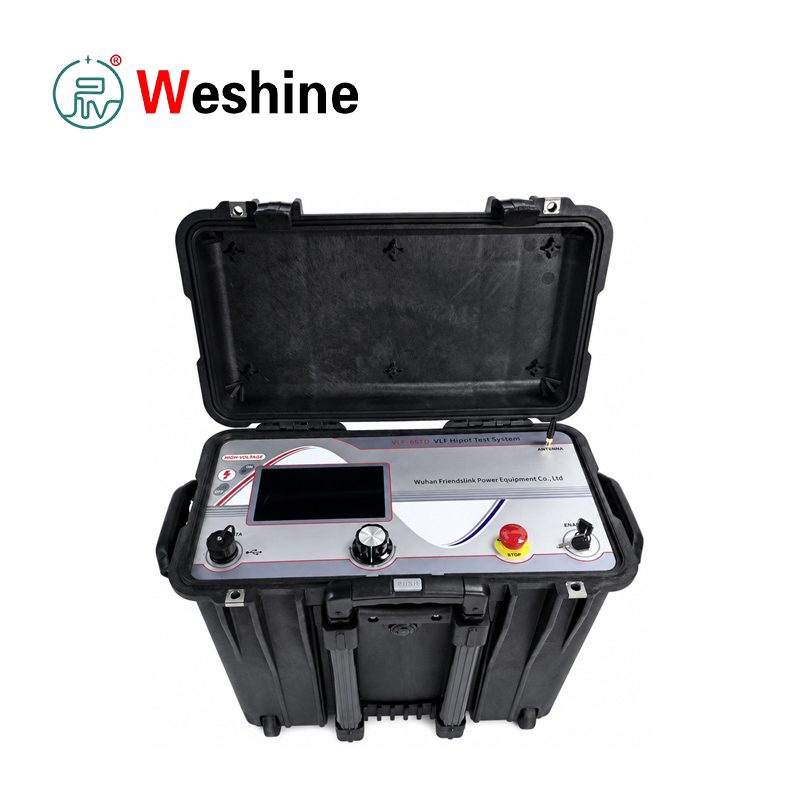

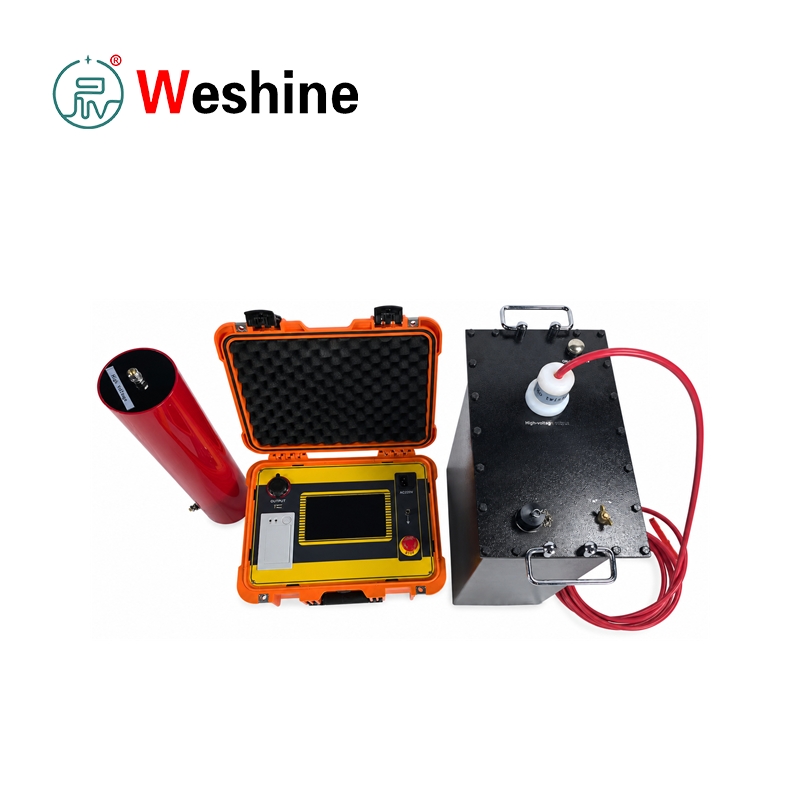

ВЛФ Тан Делта тест систем

Издржљиви ВЛФ Тан Делта Тест систем који нуди Весхине, професионални произвођач у Кини, дизајниран је за дијагнозу изолације и издржати тестирање каблова за напајање средњег напона. Интегрише ВЛФ АЦ мерење отпорног напона и диелектричних губитака у једну компактну јединицу. Опрема је усклађена са ЦЕНЕЛЕЦ стандардима ХД 620 С1:1996 и ХД 621 С1:1996, применљивим на ПЕ, КСЛПЕ и каблове изоловане папиром.

Током рутинског одржавања каблова, невидљиви дефекти изолације укључујући старење воденог дрвета, контаминацију, механичка оштећења и делимично пропадање не могу се открити једноставним визуелним прегледом. ВЛФ тест синусног таласа од 0,1 Хз примењује наизменичну струју на изолацију каблова док захтева далеко мањи капацитет енергије од традиционалне опреме за тестирање од 50 Хз, што чини теренско тестирање дугих каблова средњег напона много лакшим.

Овај ВЛФ Тан Делта Тест систем испоручује ВЛФ синусни излаз за тестове отпорности и директно мерење тан делта. Тан делта очитавање одражава фактор диелектричног губитка изолације кабла, који процењује степене старења и пропадања. Јединица аутоматски покреће тестове губитака под више нивоа напона пратећи фиксну процедуру: 0,5 У0 циклуса, У0 циклуса и 1,5 У0 циклуса. Након завршетка свих рунди, подаци теста се чувају и кабл је потпуно испражњен.

Доступне су две стандардне конфигурације: вршни модели од 34 кВ и 45 кВ. 34 кВ јединица генерише синусни талас до 24 кВ РМС (34 кВ вршни); 45 кВ јединица достиже 31,8 кВ РМС (45 кВ врх). Излаз једносмерног напона је такође уграђен, у распону од ±1~34 кВ за верзију од 34 кВ и ±1~45 кВ за верзију од 45 кВ. Подржани су и режими правоугаоног таласа и ДЦ теста.

За одржавање омотача каблова, машина за тестирање подржава инспекцију омотача и лоцирање кварова са максималним излазом од 10 кВ. Мерење струје цурења у ДЦ режиму помаже у процени укупног квалитета изолације каблова. Уграђена детекција квара тренутно прекида високи напон када дође до прескакања или квара кабла, нудећи потпуну заштиту.

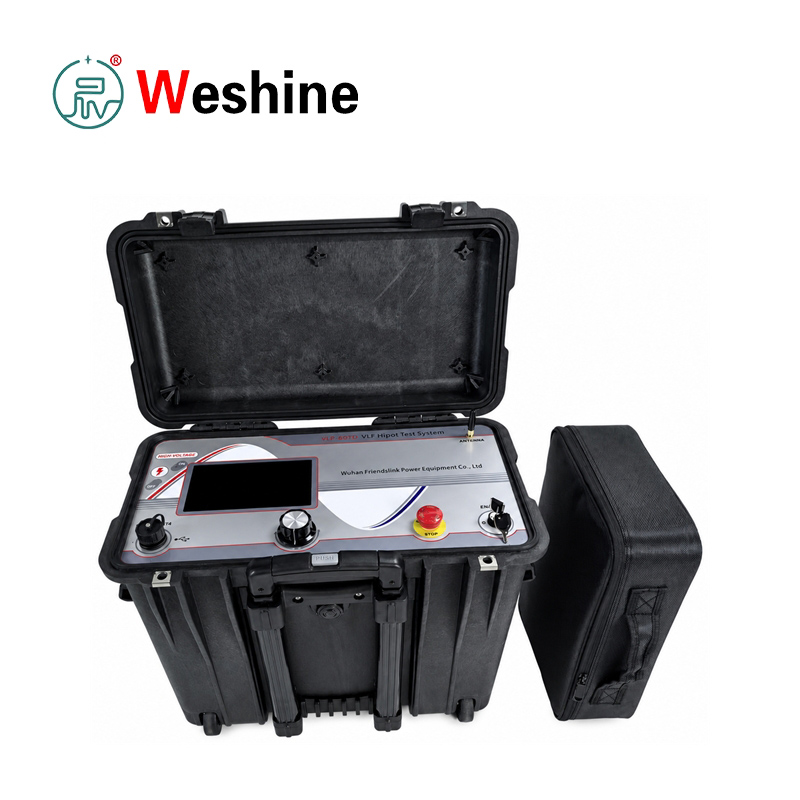

Комплетан сет укључује главни тестни хост, високонапонски кабл, жицу за уземљење, кабл за напајање, УСБ флеш диск и торбу за додатну опрему. УСБ 2.0 порт омогућава извоз података и надоградњу фирмвера. Сви тестови се чувају локално и могу се извести на УСБ за генерисање извештаја на рачунару. Софтвер за подударање подржава истовремено отварање датотека са подацима за фазу А/Б/Ц и даје детаљне извештаје са бројкама испитивања и кривама диелектричних губитака.

Безбедност је главни приоритет. Током рада ће се стварати високи напон, тако да је дозвољен рад само стручно обученим техничарима. Оператери морају стриктно да поштују пет основних безбедносних правила: прекинути напајање, закључати поновно напајање, проверити нулти напон, уземљење и кратак спој, изоловати суседне компоненте под напоном. За испитивање високог напона потребно је двоје или више запослених на лицу места за надзор.

Водич за производе

Интегрисани тестер каблова ради применом контролисаног синусног напона од 0,1 Хз на тестиране каблове. У поређењу са конвенционалним тестирањем наизменичне струје од 50 Хз, технологија ултра-ниске фреквенције увелико смањује тренутну потражњу за капацитивним оптерећењем каблова, омогућавајући преносиву теренску инспекцију средњенапонских каблова.

Пре повезивања кабла, стриктно се придржавајте пет високонапонских сигурносних правила. Уверите се да је испитни кабл искључен, изолован, проверен напоном, уземљен и кратко спојен. Сви оближњи делови под напоном морају бити покривени или одвојени. Само обучени оператери могу покренути опрему уз присуство најмање једног надзорника.

Повежите прибор фиксним редоследом: прво повежите кабл за уземљење са терминалом за уземљење домаћина, а затим се повежите са заштитном масом станице; прикључите високонапонски кабл на излазни порт високог напона; повежите унутрашњи проводник високонапонског кабла са фазом или омотачем кабла преко одговарајућих спојница; причврстите оклоп високонапонског кабла на оближњу шипку за уземљење; коначно прикључите кабл за напајање.

За ВЛФ тестове отпорности, изаберите таласни облик, називни напон, фреквенцију и трајање теста. Вршни напон у реалном времену, струја, излазни таласни облик, подешена фреквенција и РМС вредности су приказане на екрану. Тајмер се аутоматски покреће када напон достигне унапред подешену вредност.

За дијагнозу тан делта, активирајте функцију диелектричног губитка и унесите називни фазни напон кабла У0. Машина ће покренути аутоматске циклусе тестирања, а свако потпуно мерење траје отприлике 3 минута и 30 секунди. Он бележи капацитет кабла, отпор, просечне диелектричне губитке и вредности губитака у реалном времену испод 0,5 У0, 1,0 У0 и 1,5 У0.

Када се тестирање заврши, подаци се аутоматски чувају и кабл се потпуно испразни. Корисници могу да претражују историјске записе, да извозе појединачне или више дневника на УСБ 2.0 и да генеришу извештаје за штампање преко пратећег софтвера. Алат приказује криве губитака и независне податке за три фазе кабла.

Приликом тестирања плашта или утврђивања кварова, потврдите да омотач кабла није уземљен на оба краја, без индиректног уземљења кроз спојеве или прикључке. Максимални излаз за инспекцију плашта и праћење квара је 10 кВ.

Карактеристике

1．Подржава ВЛФ синусно таласно АЦ тестирање отпорности

2．Све-у-једном функција мерења диелектричних губитака тан делта

3．Две опције вршног напона: 34 кВ и 45 кВ

4. Излаз синусног таласа: мак 24 кВ РМС или 31,8 кВ РМС

5. Уграђен ДЦ излаз напона за додатна испитивања изолације

6．Доступан је режим тестирања напона правоугаоног таласа

7. Функција мерења струје цурења у ДЦ режиму

8．Максимални излаз од 10 кВ за испитивање омотача и утврђивање грешака на плашту

9. Секвенце теста аутоматског диелектричног губитка на 0,5 У0, У0 и 1,5 У0

10．Приказ вршног напона и струје у реалном времену током рада

11．Визуализација излазног таласног облика у реалном времену на екрану

12．Аутоматско искључивање високог напона након прекида напона

13．Локална интерна меморија за све тестне евиденције

14．Тестирање извоза података преко УСБ 2.0 интерфејса

15．Подржава софтвер за прилагођени излаз тест извештаја

16．Функција надоградње фирмвера преко УСБ драјва

17. Вишејезички интерфејс (енглески и поједностављени кинески)

18．Опремљен дугметом за заустављање у нужди и високонапонским излазом

19．Дизајн заштите од обрнутог напона

20．Преносиви дизајн заштитног кућишта за тестирање каблова на отвореном

Сценарији апликација

Повер Утилитиес

Мрежни оператери усвајају испитну јединицу за пуштање у рад средњенапонских каблова, редовно одржавање, тан делта дијагнозу, преглед омотача и процену изолације на дистрибутивним мрежама и подстаницама.

Произвођачи трансформатора

Фабрике трансформатора и електричне опреме користе тестер за испитивање изолације каблова и компоненти које захтевају мерење ВЛФ напона и диелектричних губитака.

Повер Плантс

Електране се ослањају на опрему за преглед каблова станице, одржавање каблова помоћног генератора, испитивање омотача и дијагностику изолације током прекида одржавања.

железнице

Железничке електроенергетске мреже полажу средњенапонске каблове у вучним трафостаницама и далеководима. Машина подржава тестове отпорности кабла и анализу тан делта током периода одржавања.

Индустријска постројења

Рударске, петрохемијске, челичне и производне радионице користе га за нове тестове прихватања каблова, периодично одржавање и испитивање кварова на омотачу.

универзитети

Колеџи и истраживачки институти примењују тест уређај за подучавање теорија испитивања ВЛФ каблова, прорачуна диелектричних губитака, анализе старења изолације и стандарда за рад високог напона.

Тестинг Лабораториес

Професионалне високонапонске и кабловске лабораторије усвајају овај ВЛФ Тан Делта Тест систем за спровођење тестова отпорности на ВЛФ, мерење тан делта, инспекцију омотача и услуге дијагностике каблова треће стране.

Одржавање каблова

Екипе за сервисирање каблова користе опрему за инспекцију КСЛПЕ, ПЕ и папиром изолованих каблова, дијагностику старења воденог дрвета, лоцирање кварова на омотачу и израду извештаја о испитивању.

Применљиви испитни предмети

1. ВЛФ кабл синусног таласа издржава тестирање

2. Средњонапонски кабл тан делта испитивање диелектричних губитака

3. Дијагноза старења изолације КСЛПЕ кабла

4．ПЕ кабл издржи инспекцију напона

5．Тестирање перформанси каблова изолованих папиром

6．Процена оштећења стабла кабловске воде

7．Тестирање омотача каблова до 10кВ

8. Утврђивање грешака у омотачу кабла

9. Испитивање отпорности на једносмерни напон

10．Тестирање напона правоугаоног таласа

11．ДЦ режим мерења струје цурења

12．Нови пријемни тестови примопредаје каблова

13．Тестови рутинског превентивног одржавања каблова

14．Трофазно генерисање интегрисаног извештаја о тестирању

15．Локално складиштење дневника и УСБ извоз података

Цустомер Цасе

Област индустрије:Служба одржавања средњенапонских каблова

Пројецт Троубле

Тим за одржавање електричне мреже био је потребан да процени више остарелих КСЛПЕ кабловских довода. Једноставни тестови отпорности могли су само да провере отпорност на квар, док је тим такође захтевао податке о диелектричним губицима да би проценио старење изолације и идентификовао каблове са потенцијалним дефектима воденог дрвета.

Пробни радни ток

Техничари су изоловали циљни кабл, поштовали пет безбедносних спецификација, уземљили цео сет, повезали високонапонски кабл и заштитну жицу према упутствима, а затим укључили тестну јединицу. Одабрали су тан делта режим тестирања, испунили називни фазни напон кабла У0, отпустили хитно заустављање и високонапонско закључавање, а затим започели аутоматско тестирање. Јединица је измерила диелектричне губитке испод 0,5 У0, У0 и 1,5 У0, сачувала податке и испразнила кабл након завршетка.

Исход теста

Особље је проверило историјске записе и извезло све податке на УСБ диск. Упарујући софтверски генерисани извештаји за поређење фаза са вредностима диелектричних губитака и кривама тренда. Каблови са нормалним индикаторима губитка остали су у функцији, док су каблови са озбиљним кваровима предвиђени за накнадно праћење.

Предности примене

Тим је завршио и инспекцију отпорности на напон и дијагнозу старења са једним преносивим уређајем. Аутоматски циклуси тестирања, УСБ извоз и генерисање извештаја увелико побољшавају следљивост података и смањују ручну папирологију.

ФАК

П: Које функције ова опрема за тестирање остварује?

О: Завршава испитивање отпорности ВЛФ кабла средњег напона, мерење губитака диелектричног диелектрика тан делта, инспекцију омотача, прецизирање грешака у омотачу, испитивање отпорности на једносмерну струју, тестирање правоугаоних таласа и детекцију струје цурења.

П: Која је разлика између ВЛФ теста отпорности и тан делта теста?

О: ВЛФ тест отпорности потврђује да ли изолација кабла може да поднесе наведени наизменични напон; тан делта тест мери фактор диелектричног губитка да би се проценио степен старења и пропадања изолације.

П: Које конфигурације напона су опционе?

О: Два модела: 34 кВ вршна и 45 кВ вршна. Модел од 34 кВ даје синусни талас до 24 кВ РМС / 34 кВ вршни; модел од 45 кВ достиже 31,8 кВ РМС / 45 кВ врх.

П: На којој фреквенцији се мери тан делта?

О: Мерење тан делта се врши под ултраниском фреквенцијом од 0,1 Хз.

П: Који опсег капацитивности кабла подржава тан делта тестирање?

А: 34 кВ модел: 1 нФ ~ 8 μФ; 45 кВ модел: 1 нФ ~ 5 μФ.

П: Може ли опрема да извози записе о тестирању?

О: Да. Евиденције тестова се чувају интерно и извозе преко УСБ 2.0. Извезене датотеке се могу отворити помоћу наменског софтвера за генерисање званичних извештаја о тестирању.

П: Да ли подржава утврђивање грешака у омотачу?

О: Да, машина за тестирање подржава инспекцију омотача и лоцирање кварова са максималном излазном снагом од 10 кВ.

П: Кључне сигурносне напомене током рада?

О: Јединицом могу управљати само обучени професионалци. Испитни кабл мора бити искључен, уземљен и потпуно изолован пре ожичења. Високонапонско тестирање захтева надзор на лицу места, а заустављање у нужди и високонапонско закључавање треба да се правилно користе.
