Испитивање односа напона трансформатора

Весхине® је измислио тестер односа окретаја за тестирање теста односа напона трансформатора са ЦЕ сертификатом, високог квалитета и тачности, измишљен и произведен у складу са националним стандардима, доступно комплетно решење за електрично тестирање. Контактирајте нас за више детаља о тестеру односа напона за тестирање теста односа напона трансформатора из Весхине!

Пошаљи упит ПДФ Довнлоад

Опис производа

Весхине

Однос трансформације трансформатора једнак је броју завоја примарног намотаја подељеном са бројем завоја секундарног намотаја. Однос трансформатора обезбеђује жељене перформансе трансформатора и одговарајући напон који захтева секундарни намотај.

Ако се захтева да секундарни напон буде нижи од примарног напона – трансформатор за поништавање – секундарни намотај треба да има мање обртаја од примарног и обрнуто за појачани трансформатор; када однос трансформатора смањује напон, он повећава струју и обрнуто, Стога је однос напона и струје идеалног трансформатора директно повезан са односом трансформације.

Нажалост, трансформатори нису савршени, у стварном трансформатору односи напона или струје можда неће одговарати физичким односима трансформатора због различитих електричних губитака као што су у гвозденом језгру трансформатора (хистереза и губици на вртложне струје) и бакра. губици (због отпора примарног и секундарног намотаја); стога, произвођачи покушавају да дизајнирају трансформаторе да минимизирају ове губитке за максималну ефикасност при пуном оптерећењу, конверзију снаге изнад 95%, чиме се обезбеђује разлика од не више од 5% од односа напона трансформатора/односа обртаја.

Весхине је измислио тест односа обртаја трансформатора, или ТТР тест, за мерењеИспитивање односа напона трансформатораи потврђује да трансформатор има исправан однос примарних и секундарних навојака. Исправно коришћење овог теста може помоћи да се идентификују перформансе мењача, кратки завоји, отворени намотаји, погрешне везе намотаја и друге грешке унутар трансформатора. Весхинеов асортиман ТТР тестера је робустан да издржи тешке услове у којима тестирају неки трансформатори. Асортиман укључује различите функције за поједностављење и убрзање тестирања, као и трофазне ТТР тестере и ПТ и ЦТ ТТР тестере.

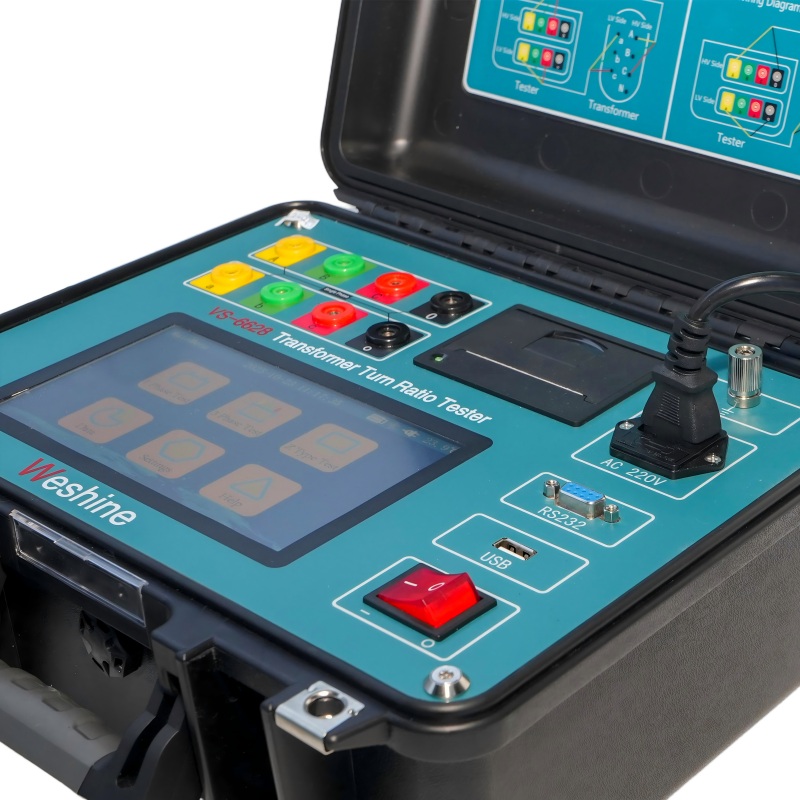

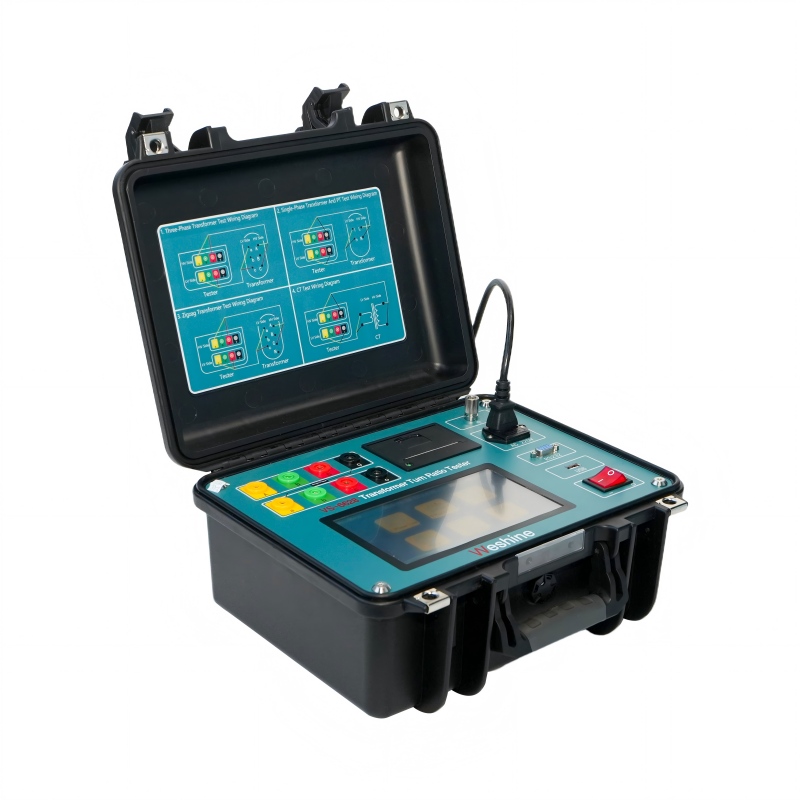

ВС-6628 серија тестних сетова за однос навоја трофазних трансформатора дизајнирана је за мерење односа обртаја енергетских, инструменталних и дистрибутивних трансформатора у трафостаници или производном окружењу. Робустан и робустан дизајн чини ове инструменте погодним за употребу у разним тешким окружењима. Наши каблови су посебно дизајнирани да обезбеде неопходну флексибилност потребну по хладном времену.

Али пошто су трансформатори подложни разним напрезањима и променама, како електричним тако и механичким, током свог животног века, исправан однос обртаја трансформатора се мора проверити пре него што се трансформатор пусти у рад и током различитих распореда одржавања, ево Тестер односа обртаја трансформатора Стога, односи навоја измерени коришћењем различитих комплета за испитивање односа завоја трансформатора (ТТР уређаји) укључују губитке који су типично присутни у трансформаторима, што резултира односима завоја који се разликују од физичког броја завоја, али одражавају стварне односе напона које очекују произвођачи и корисници, или однос правог трансформатора снаге трансформатора.

Весхине

ИНФОРМАЦИЈЕ О ПРОИЗВОДУ
Назив производа	ТЕСТЕР ОДНОСА ОБРАТА ЗА ИСПИТИВАЊЕ Испитивање односа напона трансформатора
Број модела	ВС-6628	Тест Ранге	0,9 ~ 10000
Прецизност	0,2%	Цертификати	ЦЕ; ЕМЦ; ЛВД; ИСО;
Типична примена	Испитује однос обртаја, померање фазе и поларитет.
Помагала у идентификацији
Димензије	345 к 295 к 175 мм	Тежина	5 кг

Избори

Весхине има 8 година искуства посебно за бављење комплетним асортиманом електричне опреме. Тренутно је Весхине измислио различите тестере односа окрета за тестирањеИспитивање односа напона трансформаторакао што је приказано у форми:

ИНФОРМАЦИЈЕ О НАРУЧИВАЊУ ТЕСТЕРА ОДНОСА ОБРАТА ЗА ТЕСТИРАЊЕИспитивање односа напона трансформатора
Цат. Не.	Тест Ранге	Прецизност	Резолуција	Димензије (мм)	Тежина (кг)
ВС-6628	0,9 до 10000	0,2%	0.0001 мин	345 к 295 к 175	5
ВС-6629	0,9 до 10000	0,1% (0,9 до 500) 0,2% (500 до 3000) 0,3% (3000 до 10000)	0,9и½9,9999и¼0,0001и¼ 10и½99,999и¼0,001и¼ 100и½999,99и¼0,01и¼ 1000и½9999,9и¼0,1и¼ 10000 и вишеи¼1и¼	325 к 225 к 125	3.8
ВС-6630	0,9 до 10000	0,1% (0,9 до 2000) 0,3% (2000 до 10000)	0.0001 мин	360 к 280 к 160	6
ВС-6628Т	0,8 до 10000	0,1% (0,8 до 3000) 0,2% (3000 до 10000)	0.0001 мин	320 к 240 к 130	3
ВС-6628А	0,9 до 10000	0,1% (0,9 до 500) 0,2% (500 до 3000) 0,3% (3000 до 10000)	0,9и½9,9999и¼0,0001и¼ 10и½99,999и¼0,001и¼ 100и½999,99и¼0,01и¼ 1000и½9999,9и¼0,1и¼ 10000 и вишеи¼1и¼	246 к 156 к 62	1.7

На основу проблема у ланцу снабдевања: Молимо контактирајте свог жељеног овлашћеног Весхине дистрибутера за тренутне цене и рокове испоруке.

Сертификати квалитета

Увек верујемо да је сав успех наше компаније директно повезан са квалитетом производа које нудимо. Тестер односа окретаја за тестирањеИспитивање односа напона трансформатораиспуњавају највише захтеве квалитета наведене у смерницама ИСО9001, ИСО14000:14001 и нашем систему строге контроле квалитета.
